活动 1：创建新的静态应力分析

在本活动中，您将创建“分析 1 - 静态应力”，从中可以

• 定义网格大小
• 选择所需的单位制
• 检查是否已正确指定模型材料。默认情况下，仿真分析材料与在“设计”工作空间中定义的材料相同。

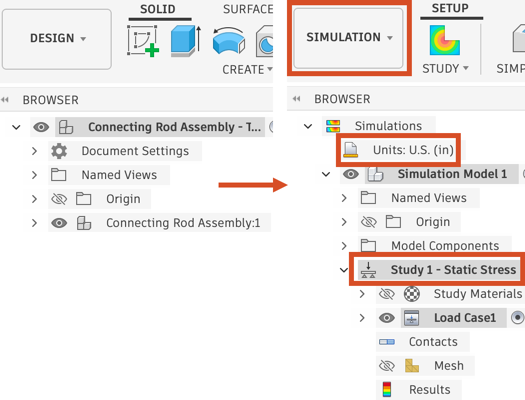

首次导入模型时的浏览器（左侧）。创建新的静态应力分析后的浏览器（右侧）。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“11 - 仿真”>“结合杆部件”。

步骤

1. 从“数据面板”的“基本培训”文件夹中打开起始形状模型“结合杆部件”，方向为 Z 轴向上。

   1. 如果当前未显示“数据面板”，请单击屏幕顶部的 数据面板图标。
   2. “数据面板”的顶层（主视图）分为两个子部分：“所有项目”和“样例”。向下滚动，直到到达样例。
   3. 双击“基本培训”文件夹以将其打开。
   4. 双击“11 - 仿真”文件夹以将其打开。
   5. 双击“结合杆部件”模型以画布中将其打开。


   注意：样例模型是只读的，因此您必须将其副本保存到个人项目中。

2. 确定要在其中保存起始形状模型的个人项目。

   1. 单击 “文件”>“另存为”。
   2. 在“名称”字段中输入名称，例如“结合杆部件”。
   3. 展开“位置”字段旁边的箭头按钮。
   4. 找到并单击一个现有项目，或单击“新建项目”以创建一个新项目。

3. 指定或创建一个文件夹，用以保存起始形状模型。

   1. 双击项目中的文件夹以将其选中，或创建一个新文件夹。
   2. 若要创建新文件夹，请单击“新建文件夹”。
   3. 键入文件夹的名称，如“结合杆部件”。
   4. 按 Enter 键。
   5. 双击文件夹使其成为当前文件保存位置。
   6. 单击“保存”。

4. 选择“静态应力”作为新仿真分析。

   1. 单击工具栏左上角的“更改工作空间”下拉菜单，然后选择“仿真”。


   2. 在“新建分析”对话框中，选择 “静态应力”。

5. 将网格尺寸设置为 0.1 in。

   1. 在大缩略图图像右上角，单击 “设置”图标以访问“设置”对话框。



      最初会出现“常规”设置。
   2. 确保未激活“删除刚体模态”。

      此选项仅适用于不受约束的模型。在本分析中，您将应用约束。
   3. 从对话框的左侧框中选择“网格”以显示网格设置。
   4. 单击“绝对大小”并在输入字段中键入 0.1 in。
   5. 单击“返回”以应用更改。
   6. 在“新建分析”对话框中，单击“创建分析”以创建分析并关闭对话框。

6. 将默认单位制更改为“美制(in)”。

   1. 在浏览器中，将光标悬停在 “单位”上，然后单击 “编辑”。
   2. 在“单位设置”对话框中，选择“美制(in)”（从“默认单位集”下拉列表中）。
   3. 单击“确定”以接受更改并关闭对话框。

7. 确认结合杆材料为“铝 5052 H32”，且大型销和小型销为“钢 AISI 1020 107 HR”。

   1. 单击 （“仿真”工作空间 >“设置”选项卡 >“材料”面板 >“分析材料”）以打开“分析材料”对话框。
   2. 在“分析材料”对话框中，验证“分析材料”列中的值是否如下面所定义：


      • 结合杆：（与模型相同）或“铝 5052 H32”。
      • 大型销和小型销（与模型相同）或“钢 AISI 1020 107 HR”。
      如果不是这种情况，从下拉列表中选择正确的材料。
   3. 单击“确定”以关闭“分析材料”对话框。

活动 1 概要

在本活动中，您切换到了“仿真”工作空间来创建静态应力分析，然后定义了它的参数。您完成了以下任务：

• 定义了网格大小
• 选择了所需单位制
• 检查了是否已正确指定模型材料。
