图例最小值/最大值
“图例最小值/最大值”命令可让您更改图例中所显示值的范围，以便您可以专注于问题区域或确定零件可能会在什么位置超出规格。
“图例最小值/最大值”适用于除以下分析之外的所有分析：
静态应力
非线性静态应力
热应力
例如，当减小图例最大值时，较大百分比的模型将变为红色。这样，如果将图例最大值设置为模型规格上限，就可以清楚地看到模型在什么位置接近规格限制。

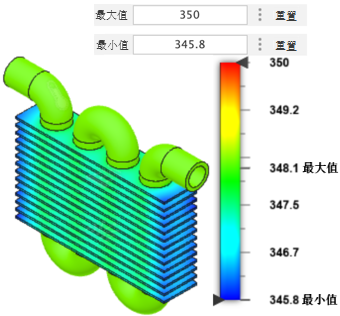

较高的最大值：

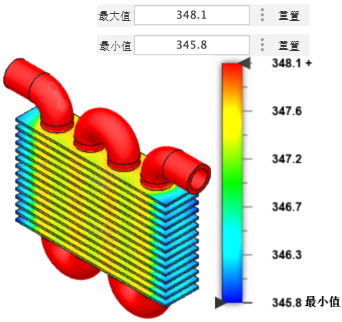

较低的最大值：
“图例最小值/最大值”命令可让您更改图例中所显示值的范围，以便您可以专注于问题区域或确定零件可能会在什么位置超出规格。
“图例最小值/最大值”适用于除以下分析之外的所有分析：
静态应力 非线性静态应力 热应力例如，当减小图例最大值时，较大百分比的模型将变为红色。这样，如果将图例最大值设置为模型规格上限，就可以清楚地看到模型在什么位置接近规格限制。
较高的最大值：
较低的最大值：
