活动 3：绘制草图以创建挖槽

在本活动中，您将绘制圆弧的环形阵列，以在空心圆柱体中的齿轮齿之间创建挖槽。这需要您：

• 使用三个点绘制圆弧。

• 将相切约束应用到圆弧。

• 创建圆弧的环形阵列。

• 将阵列中的圆弧转换为三维几何图元。

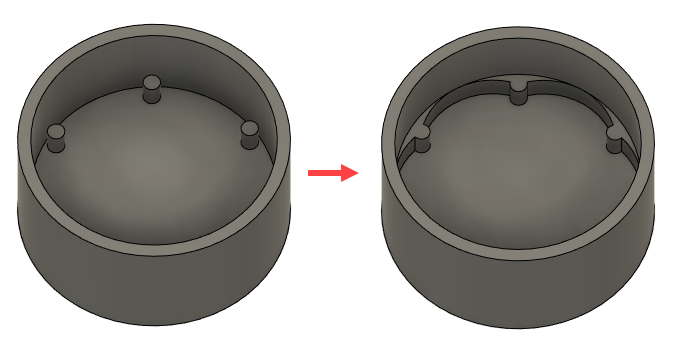

  圆形齿轮齿（左），添加的挖槽（右）

步骤

1. 首先，在圆柱体底面顶部的两个拉伸圆柱体之间绘制一条三点圆弧。

   1. 单击“实体”>“创建”>“创建草图”。

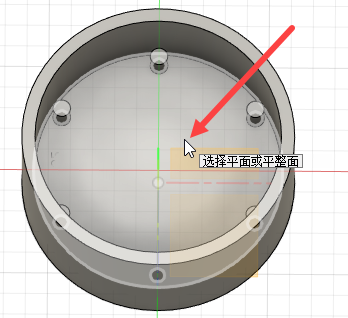

   2. 选择圆柱体底面的顶部作为要在其上绘制草图的平面。


   3. 单击“草图”>“创建”>“圆弧”>“三点圆弧”。

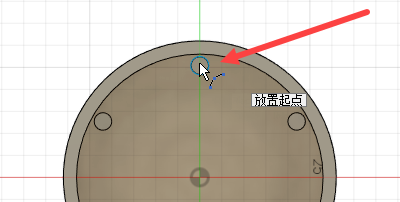

   4. 单击圆的圆心将其选作圆弧的起点。


   5. 单击相邻圆的圆心将其选作圆弧的终点。

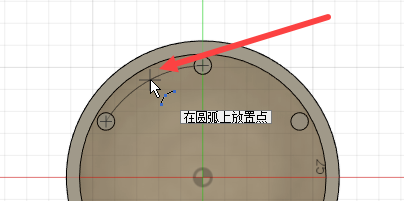

   6. 单击圆柱体内边附近的点完成圆弧。


   7. 按 Esc 键完成圆弧的创建。

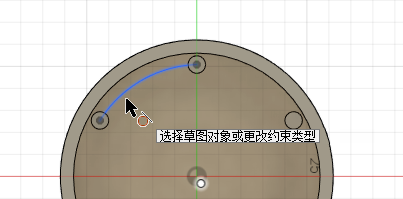

2. 向圆弧和圆柱体的内边应用相切约束。这可确保如果圆柱体的边移动，草图也会随之移动。

   1. 单击“草图”>“约束”>“相切”。
   2. 单击圆弧将其选中。

      <

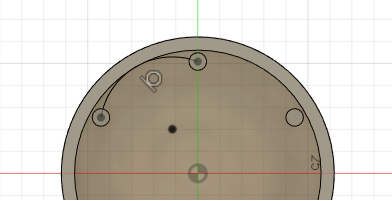

   3. 单击圆柱体的内边将其选中。


   4. 按 Esc 键完成约束的应用。

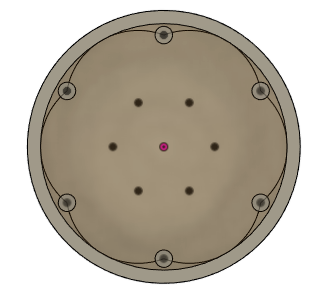

3. 基于已绘制的圆弧创建包含六条圆弧的环形阵列。

   1. 单击“草图”>“创建”>“环形阵列”。这将显示“环形阵列”对话框。

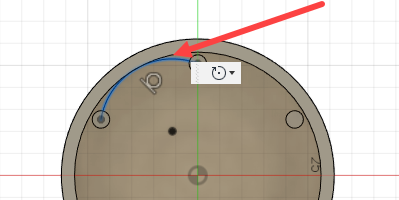

   2. 单击“环形阵列”对话框中“对象”字段旁边的“选择”，然后选择圆弧。

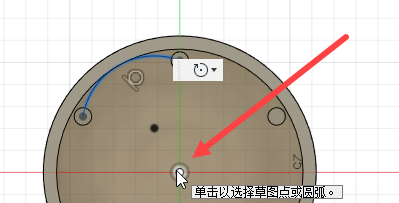

   3. 单击“中心点”字段旁边的“选择”，然后选择面的中心点。

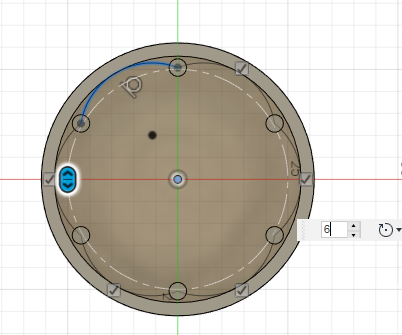

   4. 在“数量”字段中键入 6。


   5. 在“环形阵列”对话框中单击“确定”以创建阵列。
   6. 单击“草图”>“完成草图”。



4. 将阵列中的圆弧拉伸 6 mm 的距离，使它们转换为三维特征。

   1. 依次单击“修改”>“按住并拖动”。 这将显示“推拉”对话框。

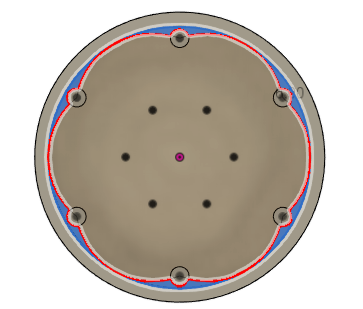

   2. 单击“推拉”对话框上的“选择”，然后单击每条圆弧与圆柱体内边之间的区域以选择这些区域。选定的区域将显示为蓝色。

      选择区域后，系统将显示“拉伸”对话框。


   3. 在“距离”字段中键入 6 mm。
   4. 在“拉伸”对话框中单击“确定”。



      提示：使用 ViewCube 调整视图方向，以显示圆柱体内的挖槽。

活动 3 概要

在本活动中，您在空心圆柱体内绘制了圆弧的环形阵列，并将圆弧转换为挖槽。为实现此目的，您执行了以下操作：

• 使用三个点绘制了圆弧。
• 将相切约束应用到圆弧。
• 创建了圆弧的环形阵列。
• 将阵列中的圆弧转换为三维几何图元。

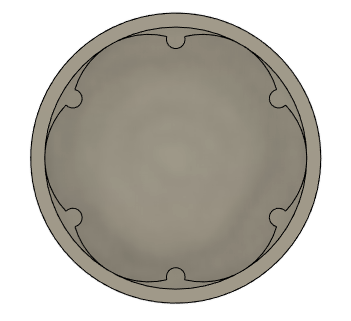

圆形齿轮齿（左），添加的挖槽（右）
