活动 2：绘制草图以创建圆齿轮齿

在本活动中，您将在空心圆柱体内创建圆齿轮齿。这需要您：

• 使用圆心和直径绘制一个较小的圆。

• 向圆应用约束和尺寸标注以控制其大小和位置。

• 通过原始圆创建环形阵列。

• 将环形阵列中的圆转换为三维几何图元。

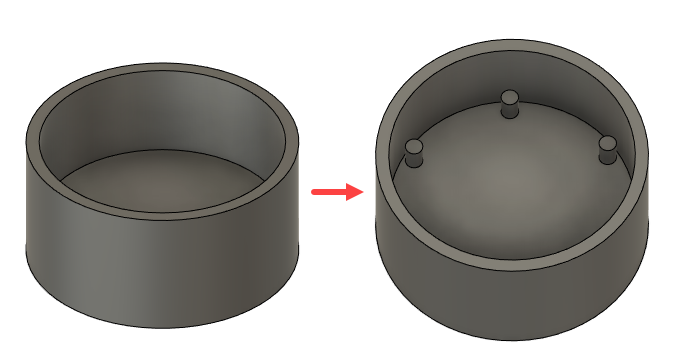

  圆柱体内完成的圆齿轮齿

步骤

1. 首先在圆柱体底面的顶部绘制一个直径为 4 mm 的圆。

   1. 单击“实体”>“创建”>“创建草图”。

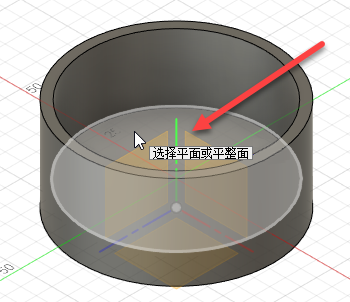

   2. 选择圆柱体底面的顶部作为要在其上绘制草图的平面。


   3. 单击“草图”>“创建”>“中心直径圆”。

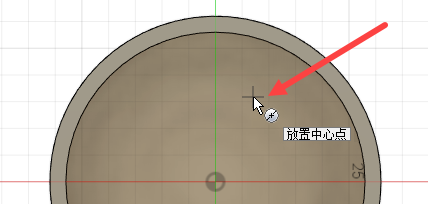

   4. 单击选择圆的圆心。

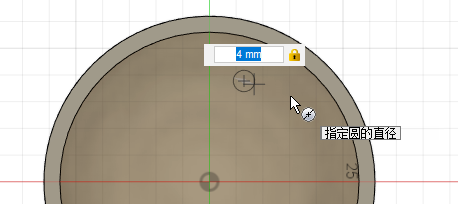

   5. 拖动鼠标开始创建圆，然后在“直径”字段中键入 4 mm。




   6. 按 Enter 键两次完成圆。

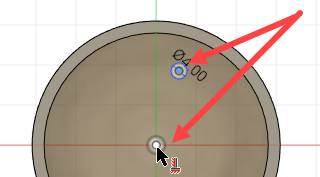

2. 向圆应用“水平/垂直”约束，使其与面的中心点对齐。这可确保如果面的中心移动，草图也会随之移动。

   1. 单击“草图”>“约束”>“水平/垂直”。
   2. 单击刚才创建的圆的圆心，然后单击面的中心点。

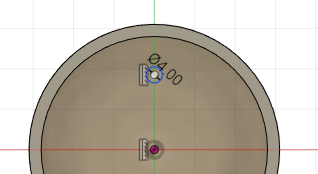

      这会对齐这两个点。


   3. 按 Esc 键完成约束的应用。

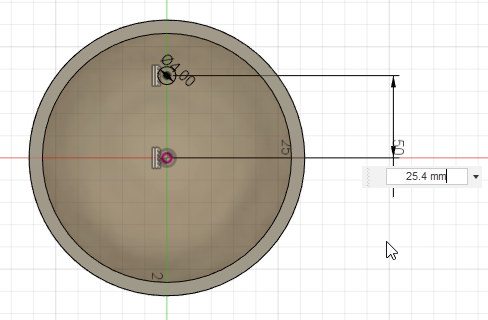

3. 首先在空心圆柱体内绘制一个直径为 25.4 mm 的圆，将其用作环形阵列的基础。

   1. 单击“草图”>“创建”>“草图尺寸”。

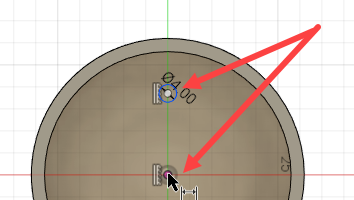

   2. 选择圆的圆心，然后选择面的中心，将它们作为要添加尺寸标注的对象。


   3. 向右拖动鼠标并单击以放置尺寸标注。
   4. 在“尺寸”字段中键入 25.4 mm。


   5. 按 Enter 键。

      注意：草图二维轮廓显示为黑色，表示其已完全定义，即已约束并已添加尺寸标注。

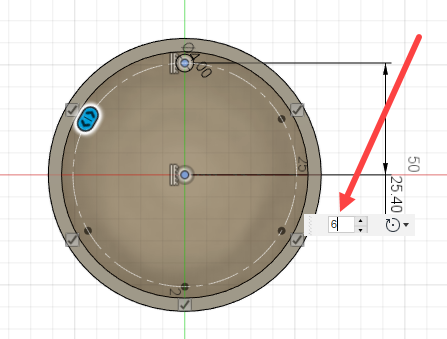

4. 基于已绘制的圆创建包含六个圆的环形阵列。

   1. 单击“草图”>“创建”>“环形阵列”。这将显示“环形阵列”对话框。

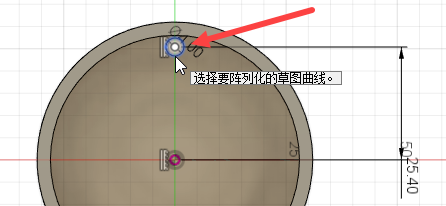

   2. 单击“环形阵列”对话框中“对象”字段旁边的“选择”，然后选择圆。


   3. 单击“中心点”字段旁边的“选择”，然后选择面的中心点。


   4. 在“数量”字段中键入 6。


   5. 在“环形阵列”对话框中单击“确定”以创建阵列。
   6. 单击“草图”>“完成草图”。

5. 将阵列中的圆拉伸 6 mm 的距离，使它们转换为三维特征。

   1. 依次单击“修改”>“按住并拖动”。 这将显示“推拉”对话框。

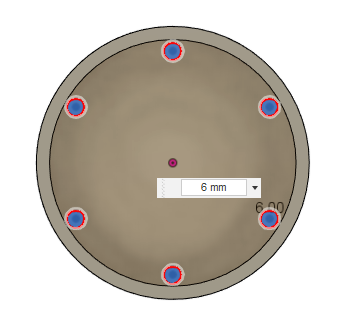

   2. 单击“推拉”对话框上的“选择”，然后依次单击每个圆以选择所有六个圆。选定的圆将显示为蓝色。

      选择圆时，系统将显示“拉伸”对话框。
   3. 在“距离”字段中键入 6 mm，然后单击“拉伸”对话框上的“确定”。


   4. 使用 ViewCube 调整视图方向，以显示圆柱体内的拉伸特征。



活动 2 概要

在本活动中，您绘制了环形阵列，并将圆转换为圆柱体，以在空心圆柱体内创建圆齿轮齿。为实现此目的，您执行了以下操作：

• 使用圆心和直径绘制了一个较小的圆。

• 向圆应用了约束和尺寸标注以控制其大小和位置。

• 基于原始圆创建了包含六个圆的环形阵列。

• 将环形阵列中的圆转换为三维几何图元。



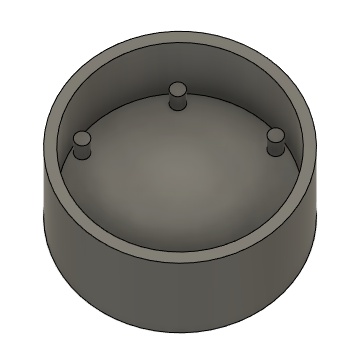

  圆柱体内完成的圆齿轮齿
