将几何图元投影到草图平面上

学习如何在 Fusion 中使用“投影”工具将几何图元从活动草图外部投影到草图平面，以便定义草图时可以参考设计中的周围特征。

投影实体、面、边或点

1. 在“草图”上下文选项卡上，选择“创建”>“投影/包含”>“投影”。

   “投影”对话框即会显示。

2. 在对话框中，在“选择过滤器”中选择一个过滤器：

   • 指定的实体：将选择集限制为面、边和点。
   • 实体：将选择集限制为实体。

3. 在画布中，选择要投影的实体、面、边或点。

4. 可选：如果不希望与选定对象保持关联关系，请取消选中“投影链接”。

5. 单击“确定”或按 Enter。

选定对象将投影到激活的草图平面上，并显示为紫色投影几何图元。

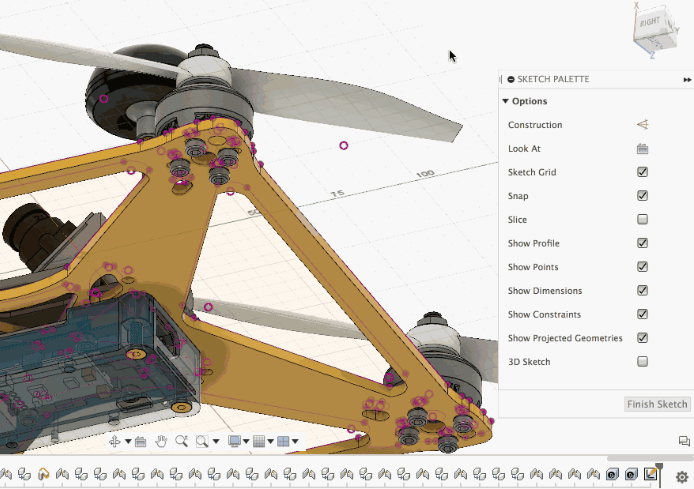

显示或隐藏投影几何图元

在“草图选项板”中，选中或取消选中“显示投影几何图元”。

管理丢失的投影

如果更改从设计投影的对象且关联关系已断开，则“时间轴”中的“草图”特征上将显示黄色警告，以指示“投影链接”丢失。受影响的投影几何图元在画布中以橙色或黄色亮显。

1. 在“时间轴”中，在“草图”特征上单击鼠标右键。

2. 选择“管理丢失的投影”。

   系统将显示“管理丢失的投影”对话框。

3. 在对话框中，选择丢失的投影。

4. 在“操作”中选择一项操作：

   • 重新链接：选择实体、面、边或点以重新建立关联关系。
   • 断开链接：断开草图中原始对象与投影几何图元之间的关联关系。非关联几何图元将保留在草图的当前位置。
   • 删除几何图元：从草图中删除投影几何图元。

5. 对于每个丢失的投影，重复步骤 3-4。

6. 单击“确定”。

关联关系在激活草图中重新建立、断开或删除。

提示

• 如果不希望保持选定对象与投影几何图元之间的关联关系，请取消选中“投影链接”。
• 在复杂草图中管理丢失的投影时，请选中“其他几何图元变暗”，以便更容易看到丢失的投影。
• 在“选项”部分中，单击“全部删除”或“全部断开链接”以删除投影几何图元，或同时断开所有丢失投影的关联链接。
