活动 1：绘制草图以创建空心圆柱体

在本活动中，您将使用草图作为基础来创建空心圆柱体。这需要您：

绘制作为圆柱体底面和侧面的圆。
应用尺寸标注以控制圆大小。
将草图转换为三维特征。

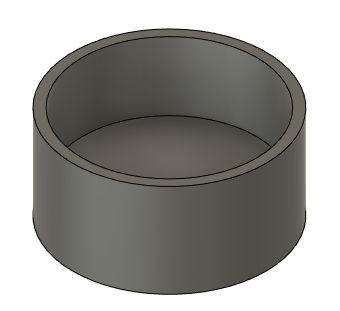

完成的三维空心圆柱体

步骤

首先在 XZ 平面上绘制一个圆，其将成为圆柱体的底面。
1. 单击“实体”>“创建”>“创建草图”。

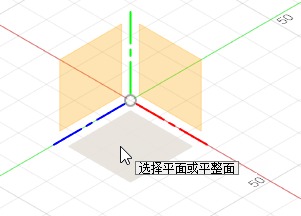

2. 选择将在其上绘制草图的 XZ 平面。

  选择平面后，您将进入“草图”上下文选项卡，其中包含常用的草图工具。“草图选项板”也会变得可用，其中列出了与当前任务或当前所选草图实体相关的选项。
3. 单击“草图”>“创建”>“中心直径圆”。
4. 将光标悬停在草图的原点（或中心）。光标会自动捕捉到该位置。
5. 单击一次以开始放置圆。

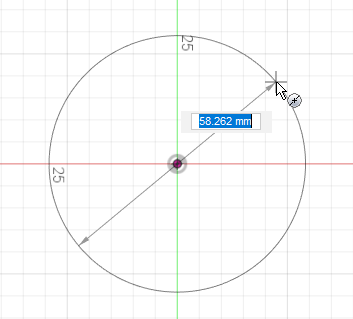

6. 将鼠标拖离中心以开始绘制圆。

  提示：此时不必担心圆的确切大小，我们将在本活动的后面应用精确尺寸标注。

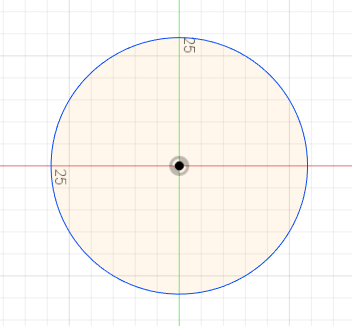

7. 再次单击完成圆。

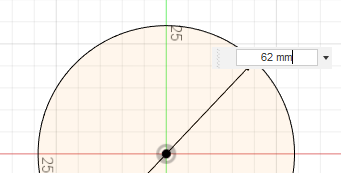

添加尺寸标注“62 mm”以控制圆的大小，然后完成草图。
1. 单击“草图”>“创建”>“草图尺寸”。
2. 单击圆的边，以将其选中。
3. 再次单击以放置尺寸标注。

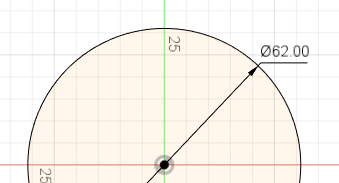

4. 键入 62 mm。
5. 按 Enter 键。

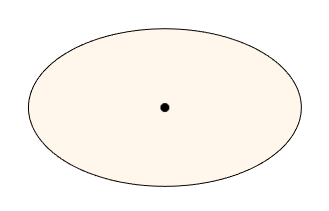

6. 单击“草图”>“完成草图”以完成草图。

  提示：单击 ViewCube 旁边的“主视图”可查看原始大小和方向的草图。
将刚才创建的圆拉伸 8 mm，使其二维草图轮廓转换为三维几何图元。
1. 依次单击“修改”>“按住并拖动”。这将显示“推拉”对话框。

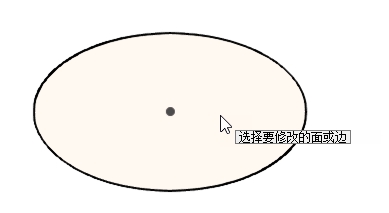

2. 选择位于圆中间的区域作为要拉伸的轮廓。这将显示“拉伸”对话框。

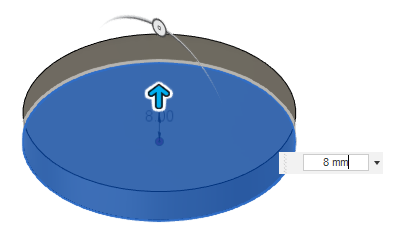

3. 将蓝色箭头向上拖动 8 mm 以设置圆柱体的深度。

  提示：如果无法将鼠标恰好拖动 8 mm，请在“距离”字段中键入 8 mm，然后按 Enter 键。

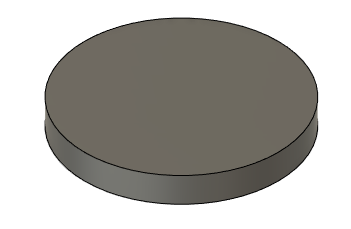

4. 在“拉伸”对话框中单击“确定”。
在圆柱体顶部绘制一个直径为 56 mm 的圆。此圆将成为空心圆柱体的侧面。
1. 单击“实体”>“创建”>“创建草图”。

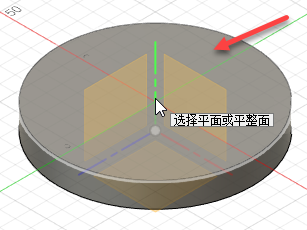

2. 选择圆柱体顶部作为要在其上绘制草图的平面。
3. 单击“草图”>“创建”>“中心直径圆”。

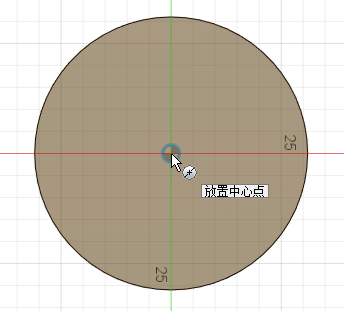

4. 将光标置于顶面的中心点上，将其用作草图的原点。

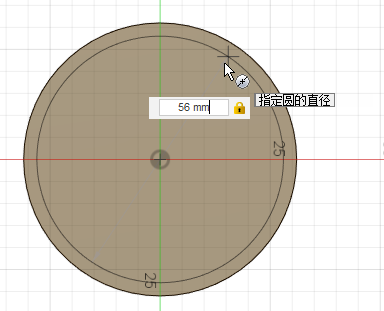

5. 单击并开始拖动鼠标以显示圆的当前直径，然后在“直径”字段中键入 56 mm。
6. 按 Enter 键。
7. 单击“草图”>“完成草图”以完成草图。
将圆柱体的外环拉伸 22 mm，使其转换为三维几何图元。
1. 单击“实体”>“修改”>“推拉”。这将显示“推拉”对话框。

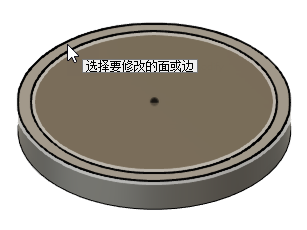

2. 单击外环，将其选为要拉伸的二维轮廓。

  这将显示“拉伸”对话框。

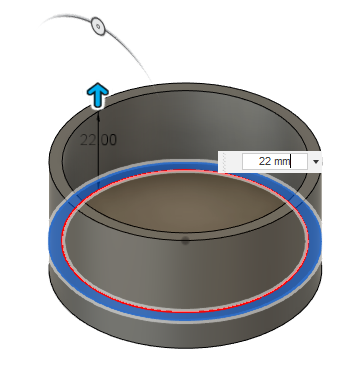

3. 将蓝色箭头向上拖动 22 mm 以设置深度。

  提示：如果无法将鼠标恰好拖动 22 mm，请在“距离”字段中键入 22 mm，然后按 Enter 键。
4. 在“拉伸”对话框中单击“确定”。
