镜像草图几何图元

学习如何在 Fusion 中使用“镜像”工具跨对称线创建草图几何图元的相同副本。

在“草图”上下文选项卡上，选择“创建”>“镜像”。

“镜像”对话框即会显示。
在画布中，选择要镜像的草图几何图元。
在“镜像”对话框中，单击“镜像线”。
在画布中，选择要沿其镜像的线或轴。
单击“确定”。

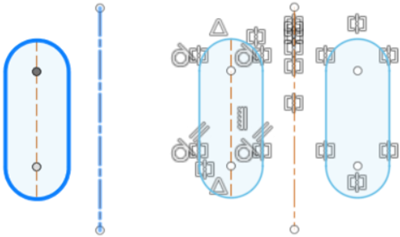

选定的草图几何图元将跨“镜像线”进行镜像并显示在画布中。

提示

镜像线可以是构造线或草图中创建的常规线。
镜像线不能有任何弯曲。
