草图中的镜像和阵列

“草图”>“创建”面板中的镜像和阵列工具可用于在 Fusion 的激活草图中创建草图几何图元或构造几何图元的相同阵列。

您可以使用以下工具在活动草图中创建阵列：

注意：在创建草图几何图元之前，必须使用“创建草图”工具

创建新草图，或在现有草图上单击鼠标右键，然后选择“编辑草图”以进入“草图”上下文环境。

镜像

“镜像”工具可创建选定草图曲线的副本，该副本跨活动草图中的直线镜像。

结果是在直线的另一侧镜像相同的副本。“对称”约束将添加到几何图元。

注意：“草图”上下文选项卡中的“镜像”工具仅适用于草图几何图元。若要镜像三维零部件、实体、面或特征，请使用“设计”>“实体”选项卡中的“镜像”工具。

“矩形阵列”工具可在您选择的一个或两个方向上创建副本。

结果是一系列相同的副本，它们按行和列均匀排列。

也可以在阵列中抑制各个副本。

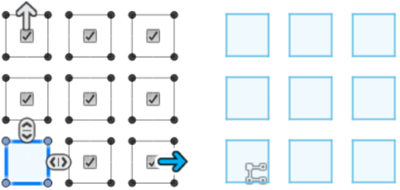

矩形阵列

“环形阵列”工具可围绕您选择的中心点创建副本。

结果是围绕公共中心点均匀排列的一系列相同副本。

也可以在阵列中抑制各个副本。

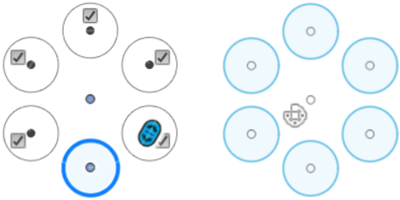

环形阵列
