投影几何图元的旋转轮廓

了解如何在 Fusion 的“制造”工作空间中使用“旋转轮廓”工具将三维几何图元的旋转轮廓投影到激活的草图平面上，以便在草图、其他设计特征或车削操作中引用该轮廓。

1. 在“草图”上下文选项卡上，选择“创建”>“投影/包含”>“旋转轮廓”。

   此时将显示“旋转轮廓”对话框。

2. 在对话框中，在“选择过滤器”中选择一个过滤器：

   • 指定的实体：将选择集限制为面、边和点。
   • 实体：将选择集限制为实体。

3. 在画布中，选择要投影的实体、面、边或点。

4. 可选：取消选中“投影链接”以投影与选定几何图元不关联的旋转轮廓。

5. 在画布中，选择要绕其旋转几何图元的轴。

6. 可选：选中“投影轴”以将轴投影到与旋转轮廓相同的草图平面。取消选中以使轴保持在其原始位置。

7. 指定几何图元和旋转轮廓之间的公差。

8. 可选：单击“翻转”，将投影的旋转轮廓翻转到轴上。

9. 单击“确定”或按 Enter。

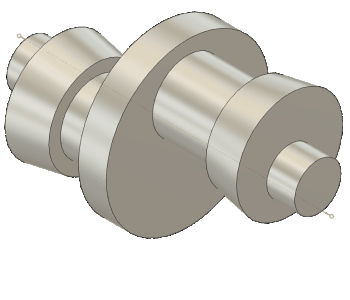

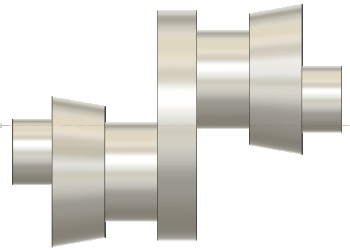

旋转轮廓将投影到激活的草图平面上，并显示为紫色投影几何图元。

提示

• 在“制造”工作空间中使用“旋转轮廓”为车削刀具路径创建参考几何图元。
