向桥面添加横截面的步骤

沿着桥面路线在任何点处向桥面添加横截面。

视频：添加并修改桥面和大梁横截面

1. 选择桥梁。

   桥梁的属性将显示在“堆栈”中。

   提示：最佳做法是倾斜您的视图，直到您可以看到桥梁大梁为止，然后单击某一大梁。这将选择桥梁。

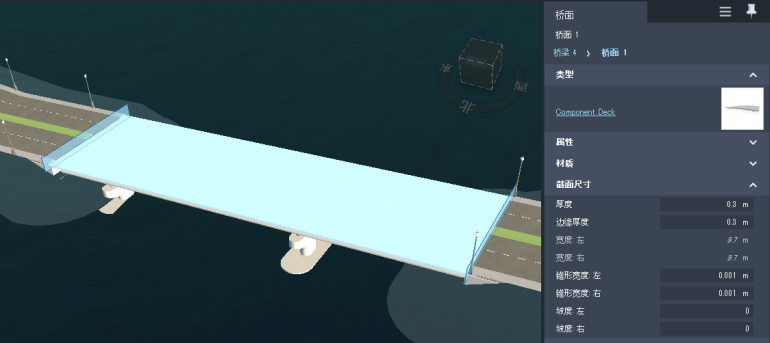

2. 单击桥面以将其选中。蓝色切片 Gizmo 将显示在桥面的起点和终点桩号上。每个切片 Gizmo 表示该横截面所在位置的桥面几何图形的更改。



   桥面的属性将显示在“堆栈”中。

   提示：显示或隐藏桥梁组件以查看更佳的桥面视图。

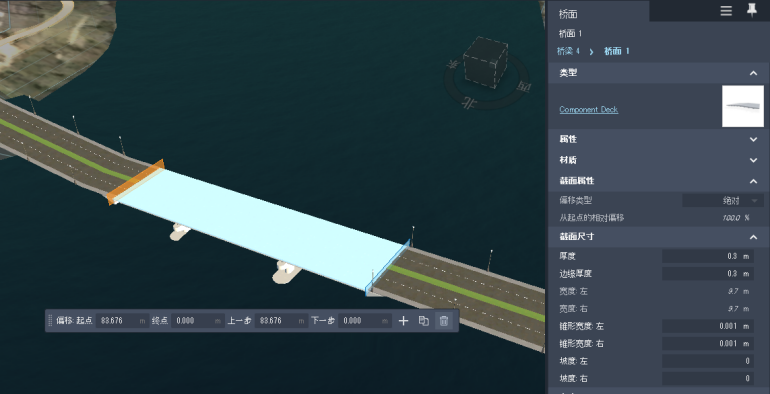

3. 单击蓝色切片 Gizmo 以选择它。选定的切片 Gizmo 将变为橙色。截面属性将在所选桥面横截面的“堆栈”中显示。



4. 在小工具栏中单击 ，或者单击鼠标右键，然后选择“添加横截面”。

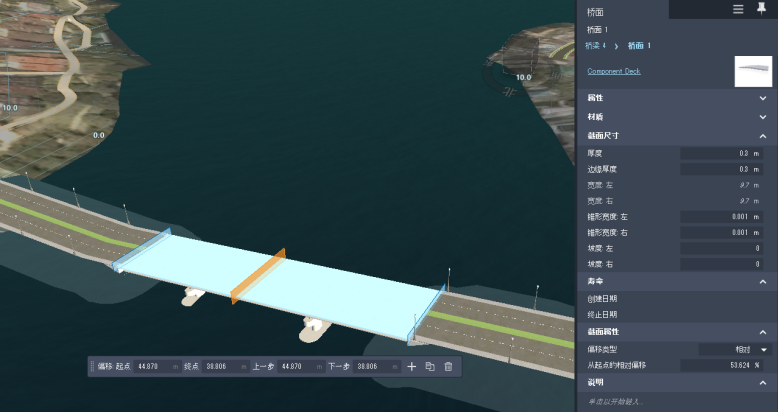

5. 使用橙色切片 Gizmo 为新横截面选择位置。再次单击以放置它。



   添加横截面将在放置它的位置处内插桥面几何图形的尺寸。

6. 新横截面的属性将显示在“堆栈”中。

7. 根据需要检查并修改桥面横截面属性。
