十字框架参数参考
十字框架参数可用于放置、对齐和显示十字框架及其零件。
| 参数说明 | 内容参数 | 参数值 | InfraWorks 集/读取 | Inventor | Revit |
|---|---|---|---|---|---|
| * 顶部腹板间距 | DistanceBetweenWebsAtTop | “沿十字框架的腹板原点之间的距离。与 RightGirder 尺寸结合使用，该参数可以将十字框架的右侧边缘与右腹板对齐。” | 否/是 | 否 | 不适用 |
| * 左大梁腹板坡度 | LeftGirderWebSlope | 十字框架坐标系中的左腹板坡度角度。 | 否/是 | 否 | 不适用 |
| *左大梁 | LeftGirder | 十字框架中左大梁的长度。 | 否/是 | 否 | 不适用 |
| * 右大梁腹板坡度 | RightGirderWebSlope | 十字框架坐标系中的右腹板坡度角度。 | 否/是 | 否 | 不适用 |
| * 右大梁 | RightGirder | 十字框架中右大梁的长度。 | 否/是 | 否 | 不适用 |
| 显示左大梁 | ShowLeftGirder | 显示左大梁的表达。“True”或“False”。 | 否/是 | 否 | 不适用 |
| 显示右大梁 | ShowRightGirder | 显示右大梁的表达。“True”或“False”。 | 否/是 | 否 | 不适用 |
| 顶部宽度 | TopWidth | 十字框架顶部的宽度。当十字框架位于同一大梁中的两个腹板之间时使用。 | 是/否 | 否 | 不适用 |
| * 腹板之间的垂直偏移 | VerticalOffsetBetweenWebs | 左腹板顶部和右腹板顶部之间的高程差。当右腹板顶部高于左腹板时，该值为正。 | 否/是 | 否 | 不适用 |
| 腹板坡度 | WebSlope | 十字框架坐标系中的腹板坡度角度。当十字框架位于同一大梁中的两个腹板之间时使用。 | 是/否 | 否 | 不适用 |
注意：单星号“*”表示参数是必需的几何图形参数，并且在 Autodesk Inventor 中已标记为“关键”参数。

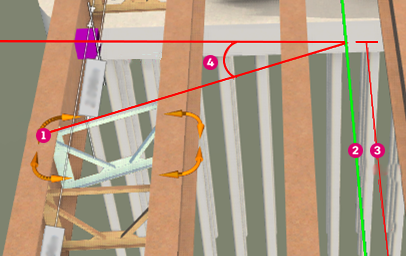

十字框架由位于两个大梁之间或位于单个大梁中的两个腹板之间的三维零件表示。
 十字框架原点 |
 沿桥梁偏移 |
 道路路线 |
 十字框架倾斜 |

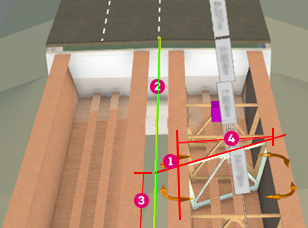

当十字框架位于同一大梁中的 2 个腹板之间时，其位置与 2 个大梁的位置相同，但是，十字框架的原点水平放置在倾斜线与大梁左腹板原点的交点处。若要确定左腹板位置，大梁必须提供“TopWidth”尺寸。腹板原点是大梁原点向左移动一半的 TopWidth。
| 十字框架原点 |
沿桥梁偏移 |
| 道路路线 |
TopWidth |
腹板对齐
在许多情况下，十字框架原点会结束于左大梁腹板的顶部中点处。但是，十字框架应接触左腹板的右边缘。如果大梁具有顶部翼缘，则十字框架顶部可能需要向下移动，以便它位于翼缘的底部。这可以通过在十字框架与其左大梁之间建立关系来处理。左大梁负责提供允许十字框架正确附着到大梁的尺寸。提供的精确尺寸完全由零件设计师决定，但可能包括腹板和翼缘厚度等尺寸。InfraWorks 按如下方式处理此关系：
- 从左大梁读取所有尺寸
- 以 LeftGirder 作为尺寸名称前缀
- 将这些尺寸传递给十字框架。
因此，十字框架零件可以获取左大梁的所有尺寸。
同样，右大梁的所有尺寸名称都以 RightGirder 作为前缀，并传递给十字框架，以便它可以更好地与右腹板对齐。如果仅有 1 个关联的大梁，则 LeftGirder 和 RightGirder 尺寸最终会使用相同的值。
请务必确保十字框架仅与其部件之间存在关系的大梁相关联。否则，十字框架将无法与其大梁正确对齐。
LeftGirderWebSlope 和 RightGirderWebSlope 在十字框架坐标系中提供腹板坡度。当十字框架有 2 根大梁时，坡度基于每根大梁的横向倾斜。否则，它们基于大梁的 WebSlope 尺寸。
