参数化土木工程结构模型 -“模型细节”选项卡参考

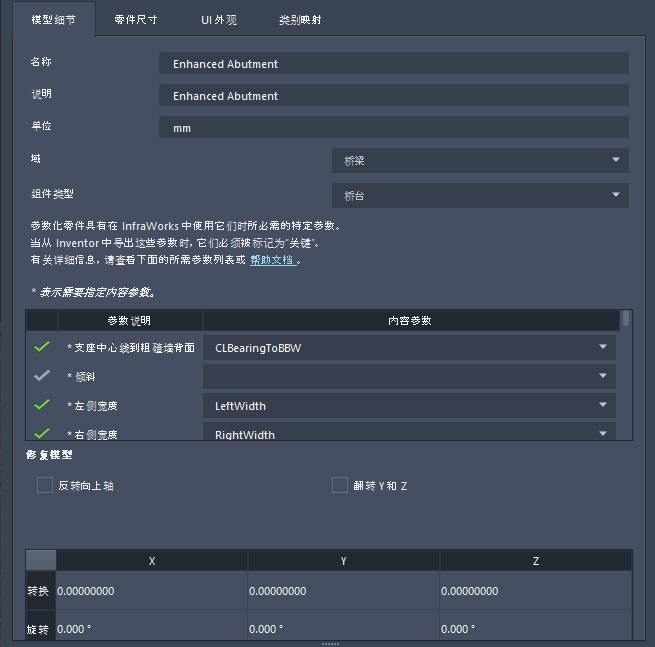

在资源管理器中查看：在您的本地系统上查看参数化组件源文件。可以使用 Autodesk Inventor 打开和修改形状模板。

名称：修改名称值以在“样式选项板”和“选择组件”目录中更改此参数化组件零件显示的名称。

描述：（可选）输入参数化组件零件的描述以供参考。这将仅显示在“配置参数化模型”对话框的“模型细节”选项卡中。

单位：测量单位是由 Autodesk Inventor 或 Autodesk Revit 中使用的测量单位确定的只读值，用于创建参数化模型文件。若要在公制单位和英制单位之间来回变化，您必须在源程序中更改源文件的单位配置。

域：当添加新的模型时，必须为新的参数化组件指定“模型细节”选项卡内的“域”和“组件类型”属性。添加完模型后，这些值将为只读形式并且不能修改。对于“桥梁”零件或部件，选择“桥梁结构”继续操作。对于隧道，选择“隧道”。对于“装饰”，选择“城市设施”。如果此字段不完整，将显示“未指定”。

组件类型：当添加新的模型时，必须为新的参数化组件指定“模型细节”选项卡内的“域”和“组件类型”属性。添加完模型后，这些值将为只读形式并且不能修改。选择相应的组件类型继续操作。如果此字段不完整，将显示“未指定”。

所需参数：“模型细节”选项卡将指示参数化零件是否包含其组件类型所需的参数。绿色复选标记表明所需的参数包含在用于定义参数化零件的 .IPT 形状模板中。如果任何所需的参数在零件的形状模板中未定义，则会在该参数旁边显示红色 X。除非使用“模型细节”选项卡中显示的确切命名约定定义了形状样板中所有所需的参数，否则参数化桥梁和隧道零件不受支持。
