Aktualizace externích referencí DWG vprohlížeči

Když AutoCAD uživatel otevře hostitelský soubor DWG návrh na svém místním disku, vždy si zobrazí nejnovější obsah externích referencí.

Když člen otevře hostitelský soubor DWG z modulu Document Management v aplikaci BIM 360, uvidí zpočátku pouze obsah externí reference vprohlížeči, který byl uložen v okamžiku odeslání hostitelského souboru. Při úpravě a uložení externích referencí (například při synchronizaci těchto upravených externích referencí do BIM 360 pomocí Desktop Connector) se vytvoří nové verze souborů externích referencí, které se neaktualizují automaticky na hostitelský soubor DWG. Je to způsobeno tím, že modul Správa dokumentů používá správu verzí, aby zabránil starší verzi hostitelského souboru DWG návrh nesprávně aktualizovat své externí reference na novou verzi souborů externích referencí.

Členové budou upozorněni vprohlížeči, když otevřou hostitelský soubor návrh DWG, který obsahuje zastaralé externí reference. Členové s oprávněním Upravit a vyšším mohou jednoduše aktualizovat hostitelský soubor v prohlížeči a vytvořit novou verzi, která automaticky zobrazí nejnovější verze externích referencí.

Aktualizovat předpoklady pro xrefy souboru DWG

Aby členové s oprávněním Upravit mohli úspěšně aktualizovat hostitelský soubor DWG návrh, jsou vyžadovány následující předpoklady:

• Hostitelský soubor DWG a reference je nutné nejprve odeslat pomocí Desktop Connector. Je to nutné k vytvoření vztahů externích referencí, které nelze vytvořit, když jsou soubory odeslány do modulu Správa dokumentů v aplikaci BIM 360.

• Vztahy externích referencí shostitelským souborem DWG návrh musí být zachovány. To znamená, že žádný z návrh hostitelských souborů nebo externích referencí nebyl v modulu Správa dokumentů v aplikaci BIM 360 přejmenován ani přesunut, protože tyto operace přeruší vztahy externích referencí, dokud aplikace pro stolní počítače neaktualizuje správný referenční graf.

Aktualizovat xrefy DWG

1. Klikněte na modul Správa dokumentů .

2. Kliknutím na soubor DWG jej otevřete vprohlížeči.

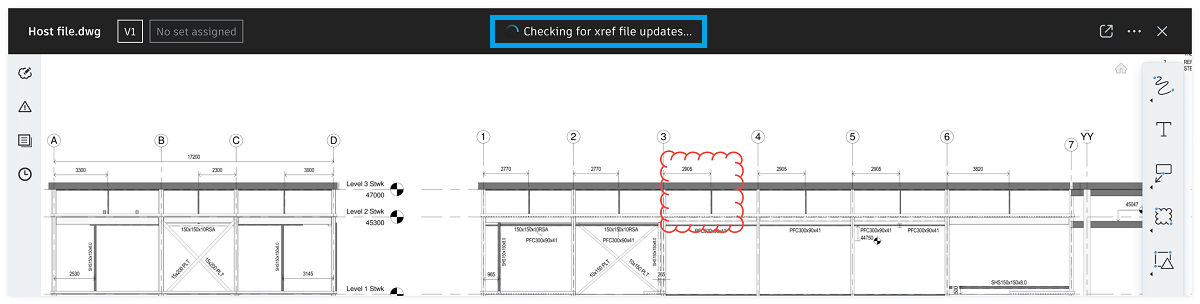

   Bude vedení zkontrolovat, zda jsou soubory externích referencí nejnovější verze.

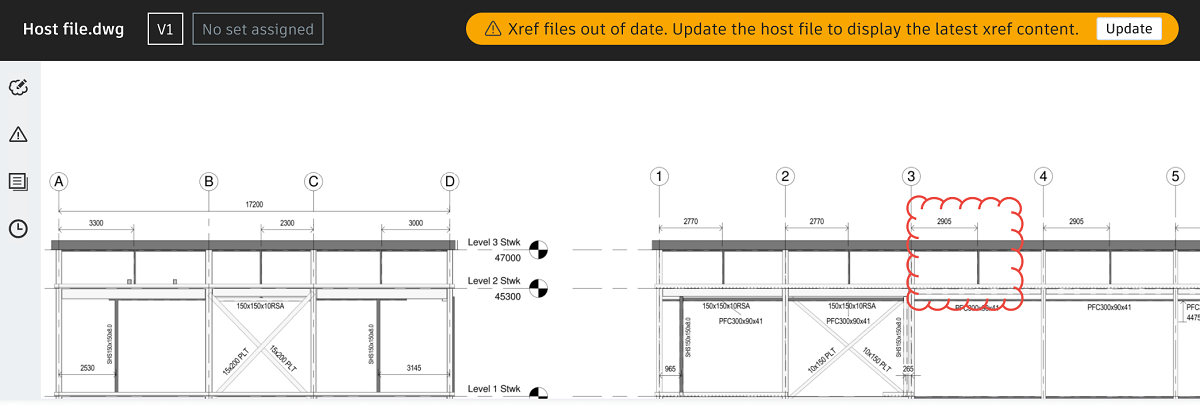

   Pokud soubory externích referencí nejsou aktuální, zobrazí se banner.



3. Kliknutím na tlačítko Aktualizovat aktualizujete hostitelský soubor na novou verzi s nejnovějšími verzemi souborů externích referencí.

   Poznámka: Pokud nemáte oprávnění Upravit nebo vyšší nebo je soubor uzamknutý, tlačítko Aktualizovat bude deaktivováno.

4. Klikněte na tlačítko Aktualizovat vpotvrzovací zprávě.

   Aktualizace může nastat chybou z následujících důvodů:

   • Verze hostitelského souboru není nejnovější: Hostitelský soubor mohl být během prohlížení aktualizován jiným členem.
   • K aktualizaci hostitelského souboru již nemáte oprávnění Upravit nebo vyšší.
   • Hostitelský soubor nebo nadřazená složka byla odstraněna, když jste byli v prohlížeči.

   Pokud nedojde kžádným chybám, začne aktualizace souboru.

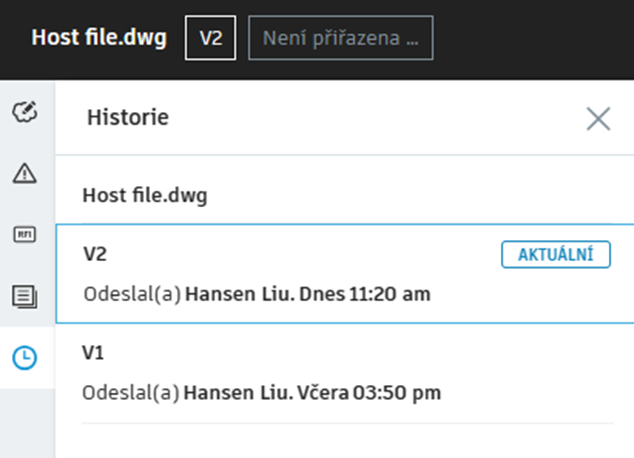

   Stránka se po dokončení obnoví. Kliknutím na nástroj pro výběr vlevé horní části zobrazíte aktualizované číslo verze hostitelského souboru, které je označeno jako AKTUÁLNÍ verze.

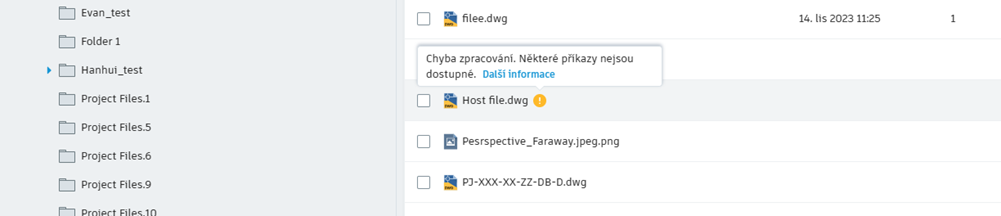

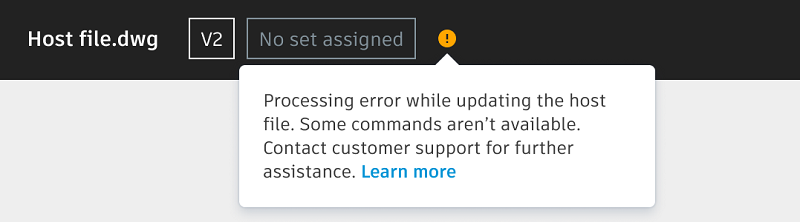

   Pokud dojde k chybě zpracování, soubor se stále aktualizuje na novou verzi. Následující ikona a zpráva se však zobrazí vprohlížeči a vseznamu dokumentů.
