Layout und Druck

Zeigt eine oder mehrere skalierte Ansichten Ihres Designs auf einem Zeichnungsplan in Standardgröße, einem sogenannten Layout, an.

Nach dem Erstellen eines Modells in voller Größe können Sie zu einem Papierbereichs-Layout wechseln, um skalierte Ansichten des Modells zu erstellen.

Papierbereich

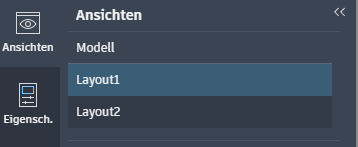

Wenn Ihre Zeichnung für den Export bereit ist, gehen Sie zur Registerkarte Ansichten und wechseln von der Modellansicht zu einem der Layouts. Die Papierbereichsansichten haben die Bezeichnungen Layout1 und Layout2.

alt

Wenn Sie zu einem der Layouts wechseln, wird in der Mitte des Plans ein rechteckiges Objekt angezeigt. Dies wird als Layout-Ansichtsfenster bezeichnet.

Layout-Ansichtsfenster

Für jedes Layout können Sie ein oder mehrere Layout-Ansichtsfenster erstellen. Jedes Layout-Ansichtsfenster ähnelt einem TV-Bildschirm mit geschlossenem Schaltkreis, der einen Teil des Modellbereichs in einem von Ihnen angegebenen Maßstab anzeigt. Sie können ein Layout-Ansichtsfenster wie jedes andere Objekt auswählen.

Wenn Sie in ein Ansichtsfenster doppelklicken, können Sie die Ansicht durch Schwenken und Zoomen ändern. Doppelklicken Sie außerhalb des Ansichtsfensters, um das Ansichtsfenster zu verlassen.

Sie können auf den Rand des Ansichtsfensters klicken und die Griffe zum Verschieben oder Ändern der Größe verwenden. Wenn das Ansichtsfenster ausgewählt ist, können Sie mit dem Befehl KOPIEREN das Ansichtsfenster kopieren und weitere Ansichtsfenster zu einem einzelnen Layoutplan hinzufügen.

Festlegen des Maßstabs eines Layouts

Wenn Sie eine Zeichnung ausgeben, müssen Sie Ihr Modell wahrscheinlich in einem bestimmten Maßstab anzeigen. So legen Sie den Maßstab fest:

Klicken Sie auf den Rand eines Layout-Ansichtsfensters, um es auszuwählen.
Klicken Sie auf die Registerkarte Eigenschaften, um die Gruppe Eigenschaften zu öffnen.
Wechseln Sie in der Gruppe Eigenschaften zu Ansichtsfenster-Maßstab und wählen Sie einen Maßstab aus der Liste der Optionen.

Exportieren einer Zeichnung

Die AutoCAD-Web-App bietet nicht alle Druck- und Plot-Funktionen der Desktop-Version von AutoCAD, Sie können Ihre Zeichnung jedoch weiterhin als PDF exportieren.

In AutoCAD können die Begriffe Drucken und Plotten synonym für die Ausgabe verwendet werden. Früher konnten Drucker nur Text generieren und Plotter generierten Vektorgrafiken. Durch die Verbesserung der Drucker können diese nun qualitativ hochwertige Rasterbilder von Vektordaten generieren, und die Unterschiede sind kaum noch zu erkennen.

So plotten Sie eine Zeichnung als PDF-Datei

Klicken Sie in der rechten oberen Ecke des Headers auf PLOT . Geben Sie alternativ PLOT in die Befehlszeile ein und drücken Sie die Eingabetaste.
Wählen Sie eine der folgenden Optionen aus:

Was soll gedruckt werden? Beim Plotten aus dem Modellbereich sind die Grenzen auf die aktuelle Anzeige beschränkt. Wenn Sie aus dem Papierbereich plotten, wählen Sie Aktuelles Layout oder Alle Layouts.

Maßstab: Beim Plotten aus dem Modellbereich wird die PDF-Datei mit Größe anpassen skaliert. Beim Plotten aus dem Papierbereich wird die PDF-Datei im Maßstab 1:1 geplottet, wie durch das in den Layouteigenschaften ausgewählte Papierformat bestimmt.

Plotstil: Wählen Sie ACAD, Graustufen, Monochrom oder Keine.

Papierformat: Wählen Sie eines der unterstützten AutoCAD-Standardpapierformate aus.

Ausrichtung: Wählen Sie Hochformat oder Querformat aus.

Klicken Sie auf Als PDF plotten.

Sie erhalten eine Benachrichtigung mit einem Link zum Herunterladen der PDF-Datei, wenn diese bereit ist. Laden Sie die PDF-Datei herunter, um sie lokal zu speichern.
