BIM 360 Layout

Mit der Autodesk BIM 360™ Layout-App können vertikale Bauunternehmen das koordinierte Modell mit der Baustellenplanung verknüpfen. Die App trägt sowohl zu einer höheren Produktivität der Arbeiten auf der Baustelle als auch zu verbesserter Präzision beim Abstecken oder Installieren von Gebäudebauteilen bei.

Durch die Verwendung der BIM 360 Layout-App mit BIM 360 können Sie Prozesse optimieren. Erstellen Sie Feldpunkte in Ihrem Projektmodell, und leiten Sie dann diese Punkte mithilfe einer Totalstation oder eines GPS zum Abstecken an die Baustelle weiter.

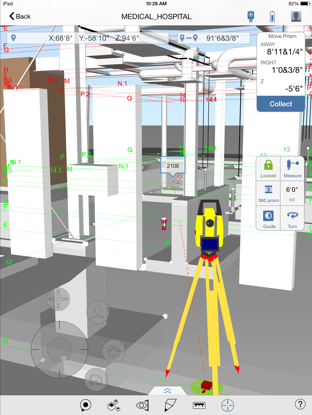

Die App synchronisiert sich mit Ihrem BIM 360-Konto und ermöglicht Ihnen die Arbeit mit Projektmodellen mit Koordinatenangaben zu den Positionen der Punkte. Nach der Kopplung mit einer Totalstation oder dem GPS führt BIM 360 Layout Sie auf dem Tablet oder Telefon zur genauen Position dieser Punkte auf der Baustelle, sodass sie abgesteckt oder ihre Positionen überprüft werden können.

Wichtige Vorteile

• Den mit der Baustellenabsteckung beschäftigten Mitarbeitern steht für ihre Aufgaben jederzeit das aktuelle koordinierte Modell zur Verfügung.
• Die bisher übliche zum Abstecken erforderliche manuelle Erstellung und Übertragung der Punktkoordinatendaten an die Felddatenkontrolle entfällt.
• Fügen Sie dem koordinierten Modell Mängel hinzu, um Elemente, für die Maßnahmen erforderlich sind, problemlos an das VDC-Team im Back-Office weiterzuleiten.
• Eine intuitive App-Benutzeroberfläche auf Basis des 3D-Modells ermöglicht die Navigation und die Ermittlung von Punktkoordinaten auf der Baustelle.

Wichtige Funktionen

• Hochladen von Modellen mit in Autodesk Point Layout erstellten Absteckpunkten direkt aus AutoCAD, Revit und Navisworks in BIM 360 und Synchronisieren mit der BIM 360 Layout-App
• Nahtlose Bluetooth-Verbindung mit Robotik-Totalstation- und GPS-Hardware.
• Remote-Steuerung der Totalstation mithilfe von Führungs- und Drehpunktfunktionen.
• Intuitive, schrittweise Konfiguration mithilfe bekannter Punkte und Triangulation beim Setup der Totalstation.
• Navigation in Echtzeit im Modell für Planung, QA/QC und Bestandsaufnahme auf der Baustelle

Kompatibilität

Die BIM 360 Layout-App ist mit den folgenden Positionierungs-Hardwares kompatibel:

• Leica iCON robot 50, 60, 70, 80
• Leica robot TS13, 16, 60, MS60
• Topcon DS-200i, DS-200
• Topcon GT-Serie
• Topcon LN-100W 3D Layout Navigator
• Topcon PS-Serie
• Topcon Sokkia SX, SRX, iX-Serie
• Internes GPS
• Externes GPS mit Bluetooth

Sie möchten mehr über dieses Thema erfahren?

In unseren Videokursen erfahren Sie alles zur Verwaltung von Arbeitsabläufen für QA/QC-Checklisten – von der Einrichtung bis zur Erstellung von Aufgaben mithilfe von Checklisten und Berichten.
