Befehle in Autodesk Inventor.
Verbindungsstücke
Eine Verbindung wird als Element in einem Komponentendokument angezeigt. Im Modell-Browser ist das Symbol
.
Im Grafikfenster wird die Verbindung als gelbe Kugel mit einer Achsen-Dreiergruppe (ähnlich einem Benutzerkoordinatensystem) angezeigt.
- Die Z-Achse der Verbindung ist die Verbindungsrichtung. Wenn das Gelenk einen Abstandswert hat, geht der Versatz in diese Richtung.
- Die X-Achse ist die Ausrichtungsrichtung.

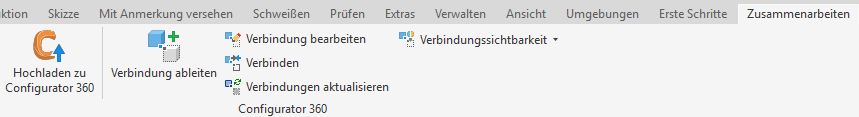

Befehle
Verbindung ableiten
Der Befehl Verbindung ableiten leitet Verbindungen aus einem Baugruppengelenk ab.
Es wird eine Verbindung für jedes der verbundenen Komponentendokumente erstellt. Wenn eine Verbindung mit dem gleichen Namen wie das Gelenk im Dokument vorhanden ist, wird die Verbindung bearbeitet und nicht erstellt.

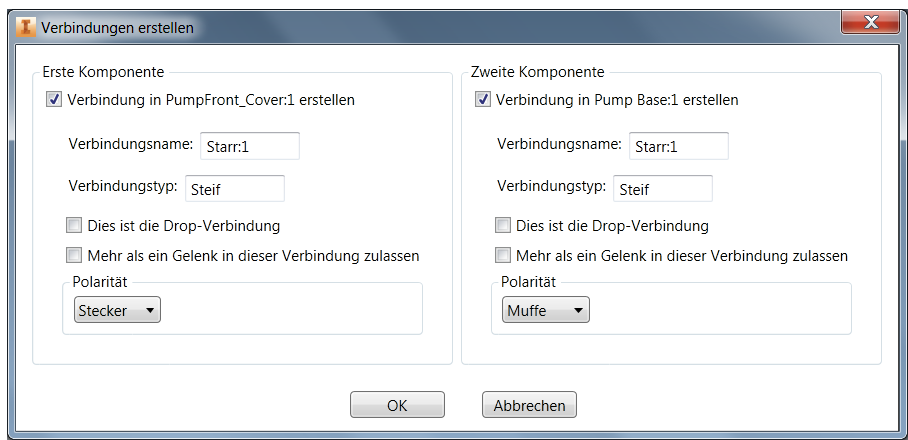

Verbindungen erstellen (Dialogfeld)
Die Komponentennamen werden in der Meldung Verbindung in ... erstellen angezeigt. Wenn Sie eine Verbindung in nur einer der Komponenten erstellen (oder bearbeiten) möchten, deaktivieren Sie die Option für die andere Komponente. Vermeiden Sie die Erstellung von Verbindungen in der Basisbaugruppe. Verwenden Sie eine vorhandene Verbindung wieder, anstatt eine neue zu erstellen.
- Verbindungsname
- Vorgabemäßig entspricht der Verbindungsname dem Gelenknamen, aber Sie können ihn ändern.
- Drop-Verbindung
- Wenn Sie ein Zubehör auf der Basisbaugruppenkonstruktion in Configurator 360 ablegen, sucht das System nach einer Übereinstimmung mit der Drop-Verbindung auf der Komponente, auf der das Zubehör angelegt wurde. Wenn das System eine übereinstimmende Verbindung findet, wird die Verbindung automatisch hergestellt. Dies gilt normalerweise nur für Stecker.
- Mehr als ein Gelenk in dieser Verbindung zulassen:
- Aktivieren Sie dieses Kontrollkästchen, um zuzulassen, dass mehr als eine Komponente sich mit derselben Verbindung verbinden kann. Dies gilt nur für eine Muffe.
- Polarität:
- Wählen Sie Stecker, Muffe oder Neutral. Um ein Gelenk zwischen zwei Verbindungen zu erstellen, müssen deren Polaritäten übereinstimmen.
- Mögliche Übereinstimmungen:
- Stecker mit Muffe und Neutral
- Muffe mit Stecker und Neutral
- Neutral mit Stecker, Muffe und Neutral
Vorgabemäßig ist die erste Komponente (bewegliche Komponente, Zubehör) ein Stecker und die zweite Komponente (stationäre Komponente innerhalb der Basisbaugruppe oder bereits platzierten Baugruppe) eine Muffe.
Verbindung bearbeiten
Eine Verbindung wird als Element im Komponentendokument angezeigt. Klicken Sie mit der rechten Maustaste auf das Element im Modell-Browser, und verwenden Sie diesen Befehl, um die gleichen Eigenschaften zu bearbeiten, die auch im Dialogfeld Verbindung ableiten verfügbar sind.
Verbinden
Verbinden wird verwendet, um Verbindungsvorgänge in Inventor zu überprüfen. Mit Verbinden wird ein Gelenk zwischen zwei Komponenten mit passenden Anschlussstücken erstellt. Im Dialogfeld werden alle verfügbaren Verbindungen angezeigt und können ausgewählt werden. Nachdem Sie eine Verbindung ausgewählt haben, wird die Auswahl für alle nicht kompatiblen Verbindungen deaktiviert.
Verbindungen aktualisieren
Obwohl sich die Verbindung assoziativ zur Geometrie der zugrunde liegenden Gelenks verhält, gilt dies nicht für die Grafiken. Wenn Sie die Geometrie ändern, veraltet die Position der Verbindungen in den Grafiken. Verwenden Sie den Befehl Verbindungen aktualisieren, um die Grafiken zu aktualisieren. In einer Baugruppe wirkt sich dies auf alle Komponentendokumente aus.
Verbindungssichtbarkeit
Verbindungssichtbarkeit ist ein Dropdown-Befehl mit Kontrollkästchen, um Verbindungsgrafiken ein- oder auszublenden. In einer Baugruppe wirkt sich dies auf alle Komponentendokumente aus.
Einschränkungen
- Verbindungsstücke können nicht von einem Gelenk abgeleitet werden, dessen Ursprung als zwischen zwei Flächen definiert ist.
- In Inventor 2014 und 2015 können Verbindungen nicht von einem Gelenk abgeleitet werden, das mit Ursprung versetzen definiert ist.
- Wenn Verbindungen von Gelenk mit Einschränkungen des Bewegungsspielraums abgeleitet werden, sind diese Einschränkungen in Configurator 360 nicht wirksam.
