Arbeiten mit Ebenen

Überblick

Die Registerkarte Ebenen in der Navigationsleiste wird verwendet, um nach bestimmten Ebenen in Ihren Modellen oder Ansichten zu filtern. Dies ist beispielsweise hilfreich, um den Koordinationsprozess nach Geschoss zu organisieren.

Verwenden der Registerkarte Ebenen

1. Nutzen Sie das Werkzeug Modelle oder Ansichten, um Modelle oder Ansichten im Viewer zu öffnen.

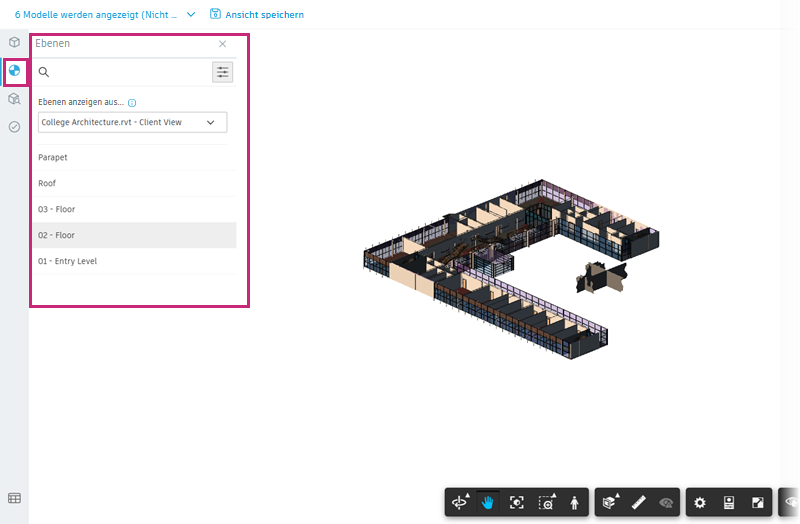

2. Wählen Sie im Viewer die Registerkarte Ebenen aus, um die Gruppe Ebenen zu öffnen.

3. Wenn Sie eine Ansicht oder mehrere Modelle geöffnet haben, wählen Sie über die Dropdown-Liste Ebenen anzeigen aus oben in der Gruppe das Modell aus, aus dem Sie Ebenen verwenden möchten.

   Anmerkung:

   • Sie können nur jeweils eine Ebene auswählen.
   • Die Registerkarten Modell-Browser und Aufgaben werden nicht nach der ausgewählten Ebene gefiltert.
   • Ebenenfilter werden nicht in einer Ansicht gespeichert, sondern im Aufgabenkontext.
   • Beim Anwenden eines Ebenenfilters blendet der Viewer nicht nur Elemente außerhalb der Grenzen der Ebene aus, sondern darüber hinaus auch Geschosse, Dächer und Decken (basierend auf den integrierten Kategorien von Revit), um die Anzeige von Modellinhalten zu erleichtern.

4. Verwenden Sie das Suchfeld, um anhand des Namens im Modell nach Ebenen zu suchen.

5. Wählen Sie eine Ebene in der Gruppe aus, um das Modell zu filtern.

6. Klicken Sie zum Entfernen eines Ebenenfilters erneut auf die ausgewählte Ebene.

Unterstützte Dateien für Ebenen

Die Registerkarte Ebenen wird nur für Dateien unterstützt, die Ebenendaten enthalten. Es hängt vom jeweiligen Dateityp ab, ob der Viewer Ebenendaten aus dem Modell lesen kann:

• RVT : Unterstützt das Filtern von Ebenen, solange Ebenen in der Datei in Revit eingerichtet wurden.
• IFC: Hängt von der Datei ab (variiert je nach Erstellungsanwendung und Exporteinstellungen). Der Viewer sucht nach IfcBuildingStorey und extrahiert dann Höhendaten und Namen von Ebenen auf dieser Grundlage.
• NWD und NWC: Unterstützen im Allgemeinen keine Filterung von Ebenen, es sei denn, die Datei wurde aus einer RVT- oder IFC-Datei erstellt, die Ebenendaten enthielt.
• Andere Dateitypen (z. B. DWG und SKP): Die Filterung von Ebenen wird nicht unterstützt.

Hinweise

• Ebenendaten werden auf Dateiebene angegeben, sodass es keinen Unterschied zwischen der Auswahl verschiedener Modelle aus derselben Revit-Datei gibt.
• Falls Sie mehrere Modelle geöffnet haben, die alle aus derselben Revit-Datei stammen, wird die Dropdown-Liste Ebenen anzeigen aus nicht angezeigt.
• Vorgabemäßig wird das größte Modell (in Bezug auf die Dateigröße) in der Dropdown-Liste Ebenen anzeigen aus ausgewählt.
