Erfassen oder Wiederherstellen der Position von Komponenten
Erfahren Sie, wie Sie mit den Befehlen Position erfassen und Wiederherstellen die Position von Komponenten in einer Baugruppe beim Verschieben im Ansichtsbereich von Fusion erfassen oder wiederherstellen.
Mit dem Befehl Position erfassen werden die Positionen von kürzlich verschobenen oder gedrehten Komponenten erfasst, wenn Sie die aktuelle Position von Komponenten in der Baugruppe beibehalten möchten, während Sie mit dem Bearbeiten und Zusammenfügen von Komponenten fortfahren.
Proaktives Erfassen des Position
Verschieben oder drehen Sie im Ansichtsbereich eine oder mehrere Komponenten.
Die Gruppe Position wird im Werkzeugkasten angezeigt.
Wählen Sie im Werkzeugkasten Position > Position erfassen aus.
Die aktuelle Position der Komponenten in der Baugruppe wird erfasst.
Erfassen der Position bei Aufforderung
Verschieben oder drehen Sie im Ansichtsbereich eine oder mehrere Komponenten.
Die Gruppe Position wird im Werkzeugkasten angezeigt.
Wählen Sie einen Befehl aus, der von der aktuellen Position von Komponenten abhängt, z. B. Gelenkursprung.

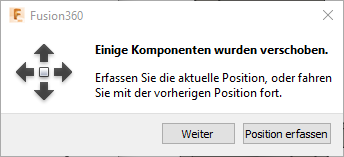

Es wird eine Meldung mit dem Hinweis angezeigt, dass einige Komponenten verschoben wurden, und Sie werden aufgefordert, deren Positionen zu erfassen oder wiederherzustellen.
Klicken Sie auf Position erfassen.
Die aktuelle Position der Komponenten in der Baugruppe wird erfasst. Sie fahren mit dem Befehl fort, den Sie aktiviert haben.
Proaktives Wiederherstellen des Position
Verschieben oder drehen Sie im Ansichtsbereich eine oder mehrere Komponenten.
Die Gruppe Position wird im Werkzeugkasten angezeigt.
Wählen Sie im Werkzeugkasten Position > Wiederherstellen aus.
Die Komponenten in der Baugruppe werden auf die zuletzt erfasste Position zurückgesetzt.
Wiederherstellen der Position bei Aufforderung
Verschieben oder drehen Sie im Ansichtsbereich eine oder mehrere Komponenten.
Die Gruppe Position wird im Werkzeugkasten angezeigt.
Wählen Sie einen Befehl aus, der von der aktuellen Position von Komponenten abhängt, z. B. Gelenkursprung.
Es wird eine Meldung mit dem Hinweis angezeigt, dass einige Komponenten verschoben wurden, und Sie werden aufgefordert, deren Positionen zu erfassen oder wiederherzustellen.
Klicken Sie auf Weiter.
Die Komponenten in der Baugruppe werden auf die zuletzt erfasste Position zurückgesetzt. Sie fahren mit dem Befehl fort, den Sie aktiviert haben.
