Komponenten

In Fusion können Sie alle Komponenten Ihrer Konstruktion im Kontext erstellen und die mechanischen Beziehungen und Bewegungen zwischen ihnen in einer einzigen Umgebung definieren.

Eine Komponente ist ein Container für Konstruktionselemente wie Skizzen, Konstruktionsgeometrie, Körper, Gelenke, Ursprünge und sogar andere Komponenten.

Es gibt zwei Arten von Komponenten:

• Standard
• Blech

Jede Komponente kann sich bewegen und hat ihre eigenen Eigenschaften:

• Ursprung
• Koordinatensystem
• Zeitachse
• Name, Nummer und Beschreibung, die in einer Teileliste angezeigt werden

Alle Komponenten können die folgenden Elemente enthalten:

• Ursprung
• Konstruktionsgeometrie
• Skizzen
• Körper
• Gelenkursprünge
• Weitere Komponenten

Komponenten sind erforderlich, wenn Sie planen, eines der Fertigungs- oder Dokumentationswerkzeuge in den Arbeitsbereichen Fertigung und Zeichnung zu verwenden.

Vorgabekomponente

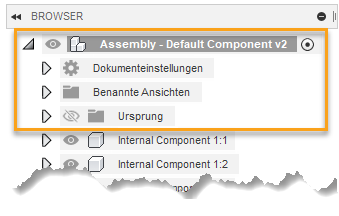

Der oberste Knoten im Browser ist die Vorgabekomponente, die in jeder Konstruktion vorhanden ist.

Zusätzlich zu allen Elementen, die in anderen Bauteilen angezeigt werden können, befinden sich die folgenden Elemente immer in der Vorgabekomponente:

• Dokumenteinstellungen
• Benannte Ansichten
• Analysen
• Gelenke
• Kontaktsätze
• Bewegungsstudien

Interne Komponenten

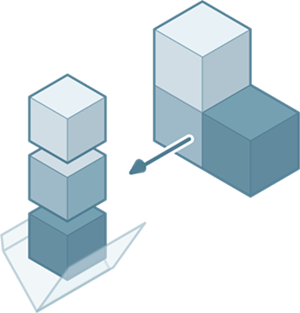

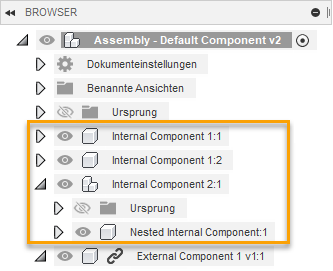

Eine interne Komponente ist eine Komponente, die sich vollständig innerhalb der aktuellen Konstruktion befindet.

Externe Komponenten

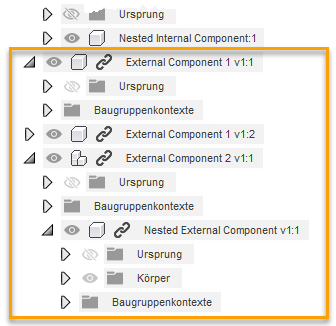

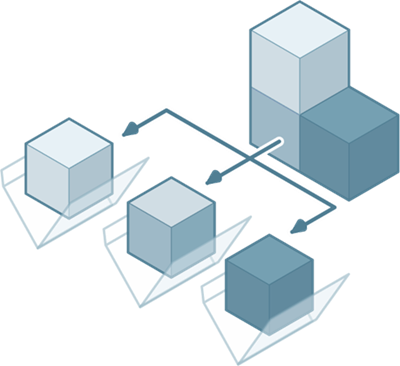

Eine externe Komponente (oder XRef) ist eine Komponente, die in einer separaten Konstruktion enthalten ist und in der Baugruppe in der aktuellen Konstruktion referenziert wird.

Externe Komponenten erleichtern Ihnen die folgenden Aufgaben:

• Wiederverwenden von Komponenten
• Gleichzeitige Zusammenarbeit mit Teammitgliedern an komplexen Baugruppen
• Ersetzen von Komponenten

Wenn Sie eine neue externe Komponente erstellen, speichert Fusion diese automatisch am gleichen Speicherort wie die übergeordnete Komponente.

• Wenn die übergeordnete Komponente nicht ausgewählt ist, entspricht der Vorgabespeicherort dem aktiven Projekt und Ordner in der Gruppe Daten.
• Wenn die übergeordnete Komponente noch nicht gespeichert wurde, entspricht der Vorgabespeicherort dem aktiven Projekt und Ordner in der Gruppe Daten.

Wenn Sie eine externe Komponente bearbeiten, werden die Änderungen in allen Baugruppen angezeigt, in denen sie referenziert wird.

Sie können die Direktbearbeitung verwenden, um externe Komponenten im Kontext zu bearbeiten und Beziehungen zwischen der externen Komponente und anderen Komponenten in der Baugruppe herzustellen.

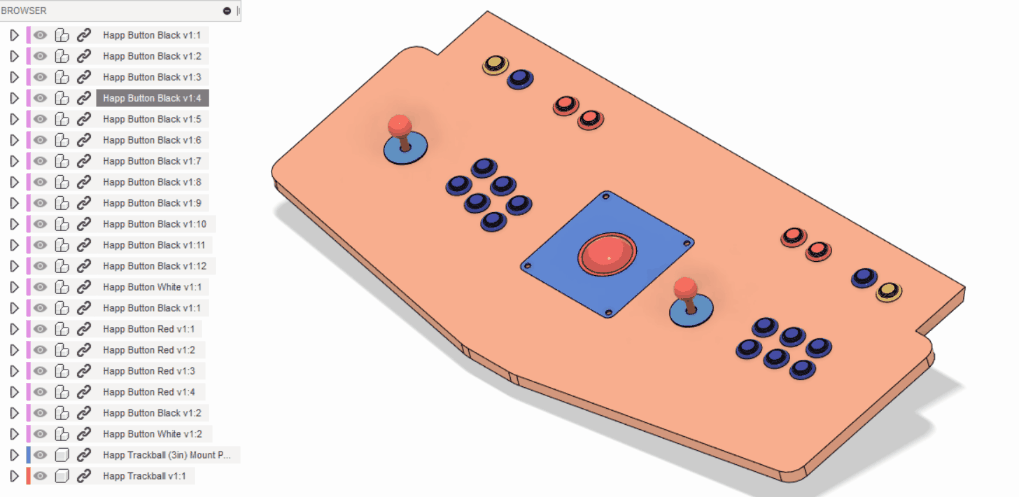

Mit Komponente ersetzen können Sie eine oder alle Exemplare einer externen Komponente in einer Baugruppe ersetzen. Wenn Sie im Modus Parametrische Modellierung eine Komponente auswählen, bei der es sich um ein Exemplar in einer Anordnung handelt, werden alle Exemplare in der Anordnung ersetzt.

Komponenten auflösen

Es gibt mehrere Ursachen für nicht aufgelöste externe Komponenten, darunter:

• Archivierte Projekte
• Änderungen an Berechtigungen
• Gelöschte Quellkonstruktionen
• Fehler beim Hochladen oder Konvertieren

Sie können Konstruktionen mit nicht aufgelösten externen Komponenten öffnen und die Referenzen auflösen, ersetzen oder entfernen.

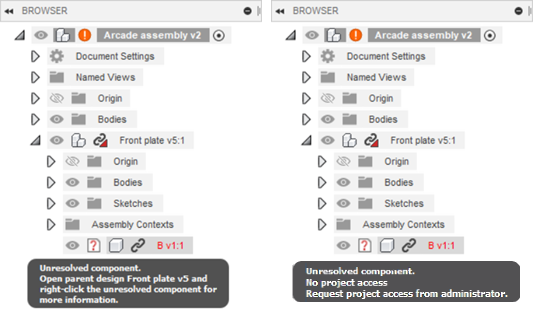

Im Browser wird der Status Nicht aufgelöste Komponente neben jeder nicht aufgelösten externen Komponente angezeigt. Der Status wird auch neben allen übergeordneten Komponenten angezeigt, damit verschachtelte, nicht aufgelöste Komponenten leichter zu finden sind. Wenn Sie den Mauszeiger über den Status Nicht aufgelöste Komponente bewegen, werden in einer QuickInfo der Grund und die möglichen Aktionen angezeigt.

Sie können Konstruktionen mit nicht aufgelösten abgeleiteten Konstruktionselementen auch in folgenden Fällen öffnen und auflösen:

• Wenn die Quellkonstruktion für das Ableitungselement fehlt.
• Wenn die Quellkonstruktion für das Ableitungselement eine fehlende externe Referenz enthält.

Folgende Hinweise werden in dieser Reihenfolge farblich gekennzeichnet:

• Rote Benachrichtigungen weisen auf fehlende Referenzen hin.
• Gelbe Benachrichtigungen weisen auf veraltete Referenzen hin.
• Blaue Benachrichtigungen weisen auf nicht synchronisierte Baugruppen-Zusammenhänge hin.

Empfohlener Arbeitsablauf und optimale Verfahren

Es ist wichtig, Komponenten in Ihrer Konstruktion so zu organisieren, dass Sie und alle Beteiligten, mit denen Sie zusammenarbeiten, schnell die Beziehungen zwischen verschiedenen Elementen verstehen können, insbesondere bei komplexen Konstruktionen.

Als optimales Verfahren wird Folgendes empfohlen:

• Erstellen Sie zunächst eine Komponente in Ihrer Konstruktion.
• Aktivieren Sie dann die Komponente.
• Definieren Sie anschließend die Geometrie.

Dadurch bleiben komponentenspezifische Änderungen innerhalb der Zeitachse der Komponente verschachtelt. Dadurch wird sichergestellt, dass Ihre Konstruktion gut organisiert ist und dass es für Sie und andere einfach ist, die Zeitachse zu verstehen und mit dieser zu interagieren.
