Ableiten von Konstruktionselementen aus einer Konstruktion in eine andere

Erfahren Sie, wie Sie die Werkzeuge Ableiten und Ableitung einfügen verwenden, um Konstruktionselemente zwischen zwei Konstruktionen in Fusion zu verknüpfen.

Ableiten von Konstruktionselementen aus einer aktiven Konstruktion in eine andere

1. Wählen Sie im Arbeitsbereich Konstruktion auf der Registerkarte Volumenkörper die Option Erstellen > Ableiten aus.

   Das Dialogfeld Ableiten wird angezeigt.

2. Wählen Sie ein Ziel für die abgeleiteten Konstruktionselemente:

   • Neue Konstruktion erstellen: Leitet ausgewählte Objekte oder Komponenten in eine neue Konstruktion ab.
   • Zu vorhandener Konstruktion hinzufügen: Leitet ausgewählte Objekte oder Komponenten in eine vorhandene Konstruktion ab.

3. Handelt es sich beim Ziel um eine neue Konstruktion, wählen Sie einen Ableitungstyp aus:

   • Modellobjekte: Leitet ausgewählte Objekte von jeder internen Komponente in der Baugruppe in eine Konstruktion ab.
   • Eine Komponente als Konstruktion: Leitet den Inhalt einer einzelnen Komponente in eine Konstruktion ab.

4. Wählen Sie Komponenten, Körper, Skizzen oder Konstruktionsgeometrie zum Ableiten im Ansichtsbereich oder Browser aus.

5. Aktivieren Sie die Einstellung Objekte am Ursprung platzieren, um alle abgeleiteten Objekte am Ursprung in der Zielkonstruktion zu platzieren.

6. Überprüfen Sie die folgenden Einstellungen, um Parameter abzuleiten:

   • Favoriten: Leitet alle bevorzugten Parameter aus der aktuellen Konstruktion ab.
   • Aus Komponenten: Leitet alle Elementparameter aus allen ausgewählten Komponenten aus der aktuellen Konstruktion ab.

7. Klicken Sie auf OK.

8. Wenn das Ziel eine vorhandene Konstruktion ist, navigieren Sie zur Konstruktion und wählen sie aus.

Die neue oder vorhandene Konstruktion wird auf einer neuen Dokumentenregisterkarte geöffnet. Die abgeleiteten Konstruktionselemente werden im Browser und im Ansichtsbereich angezeigt. Ein Ableitungselement wird zur Zeitachse hinzugefügt. Abgeleitete Parameter werden im Dialogfeld Parameter angezeigt.

Ableiten von Konstruktionselementen in die aktive Konstruktion

1. Aktivieren Sie im Arbeitsbereich Konstruktion im Browser die Komponente, die die abgeleiteten Konstruktionselemente enthalten soll.

2. Wählen Sie auf der Registerkarte Volumenkörper die Option Einfügen > Ableitung einfügen aus.

3. Navigieren Sie zur gewünschten Quellkonstruktion.

4. Klicken Sie auf Auswählen.

5. Wählen Sie Konstruktionselemente im Browser oder im Ansichtsbereich aus.

   Die Konstruktionselemente werden im Dialogfeld angezeigt.

6. Klicken Sie auf OK.

Die ausgewählten Konstruktionselemente werden in die aktive Konstruktion abgeleitet und im Browser und im Ansichtsbereich angezeigt.

Die abgeleiteten Konstruktionselemente werden im Browser und im Ansichtsbereich in der aktiven Konstruktion angezeigt. Ein Ableitungselement wird zur Zeitachse hinzugefügt. Abgeleitete Parameter werden im Dialogfeld Parameter angezeigt.

Bearbeiten des abgeleiteten Elements

1. Klicken Sie in der Zielkonstruktion auf der Zeitachse mit der rechten Maustaste auf das Ableitungselement .

2. Wählen Sie Ableitungselement bearbeiten aus.

   Die Quellkonstruktion wird auf einer neuen Dokumentregisterkarte geöffnet, und das Dialogfeld Abgeleitete Konstruktion bearbeiten wird angezeigt.

3. Passen Sie die Ableitungseinstellungen an:

   • Wählen Sie im Ansichtsbereich oder Browser die zusätzlich einzuschließenden Objekte aus.
   • Wählen Sie im Dialogfeld Objekte in der Liste aus, und klicken Sie dann auf die Schaltfläche X, um sie auszuschließen.
   • Wählen Sie im Dialogfeld alle entfernten Objekte in der Liste aus, und klicken Sie auf die Schaltfläche +, um sie wiederherzustellen.
   • Aktivieren bzw. deaktivieren Sie im Dialogfeld die zusätzlichen Einstellungen.

4. Klicken Sie auf OK.

Die Änderungen werden in der Zielkonstruktion wiedergegeben.

Lösen der Verknüpfung zwischen ursprünglicher Konstruktion und Zielkonstruktion

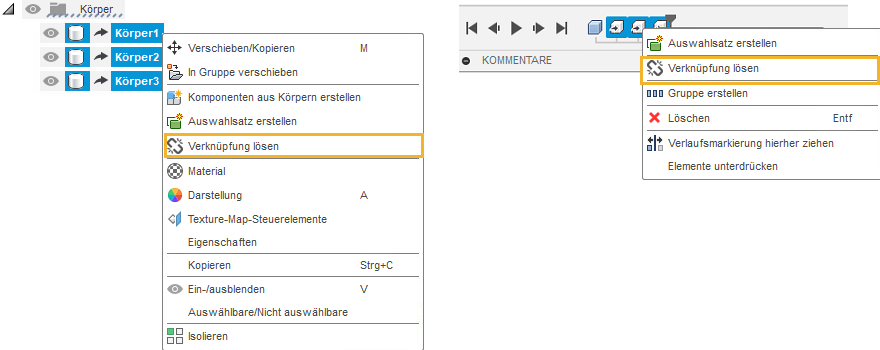

1. Klicken Sie in der Zielkonstruktion auf der Zeitachse oder im Browser mit der rechten Maustaste auf das Ableitungselement .
2. Wählen Sie Verknüpfung lösen aus.

Die Verknüpfung zwischen der ursprünglichen Konstruktion und der Zielkonstruktion wird gelöst. Die abgeleiteten Objekte werden in Basiselemente konvertiert und der Zeitachse hinzugefügt.

Löschen des Ableitungselements

1. Klicken Sie in der Zielkonstruktion auf der Zeitachse mit der rechten Maustaste auf das Ableitungselement .
2. Wählen Sie Löschen aus.

Das Ableitungselement und alle damit verbundenen abgeleiteten Konstruktionselemente werden dauerhaft aus der Zielkonstruktion gelöscht.
