Mit Gelenken duplizieren
Mit Gelenken duplizieren dupliziert Komponenten in einer Baugruppe und die mit ihnen verbundenen Gelenke in Fusion.

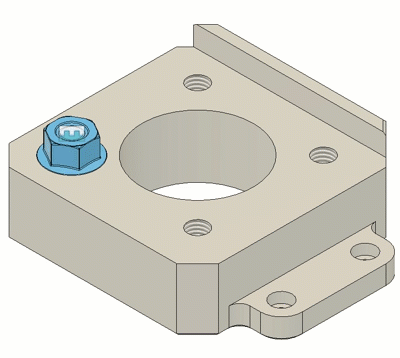

Sie wählen eine oder mehrere Komponenten aus, die mit Gelenken zusammengefügt wurden, und verwenden dann ein Gelenk in der Baugruppe, um Exemplare der Baugruppe zu platzieren. Die neuen duplizierten Komponenten werden mit den ausgewählten Zielkomponenten verbunden.
Offene und geschlossene Gelenke
Ein offenes Gelenk ist mit einer ausgewählten Komponente verbunden und befindet sich nicht zwischen zwei ausgewählten Komponenten. Sie können Exemplare mithilfe eines offenen Gelenks platzieren. Eine Seite des Gelenks ist noch nicht mit einer Komponente verbunden, und Sie definieren die andere Seite beim Platzieren der einzelnen Exemplare.
Ein geschlossenes Gelenk befindet sich zwischen zwei ausgewählten Komponenten. Wenn Sie eine Baugruppe mit geschlossenen Gelenken duplizieren, werden diese mit der Baugruppe dupliziert. Sie können keine geschlossenen Gelenke verwenden, um Exemplare zu platzieren.
| Auswahl | Beispiel |
|---|---|
|

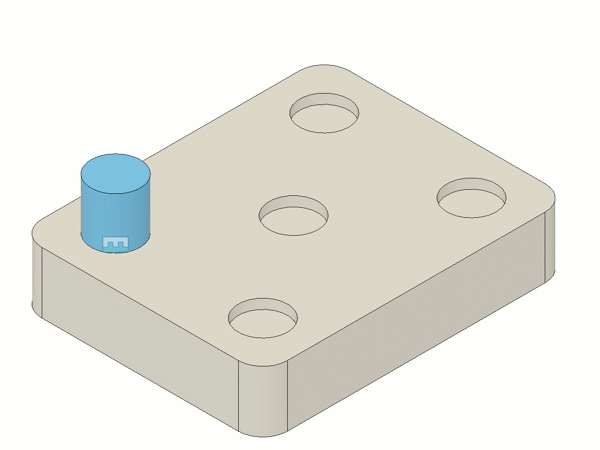

 Wenn Sie eine Komponente mit einem Gelenk auswählen, können Sie das Gelenk verwenden, um Exemplare der ausgewählten Komponente und des Gelenks zu platzieren. |
|

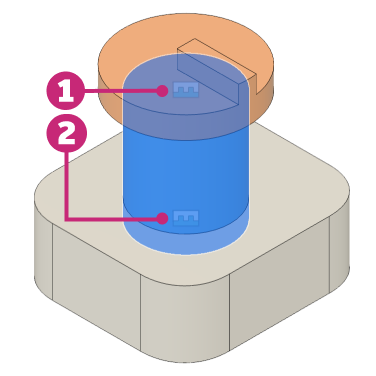

 Sie können beide Gelenke verwenden, um Exemplare der ausgewählten Komponente zu platzieren. |
|

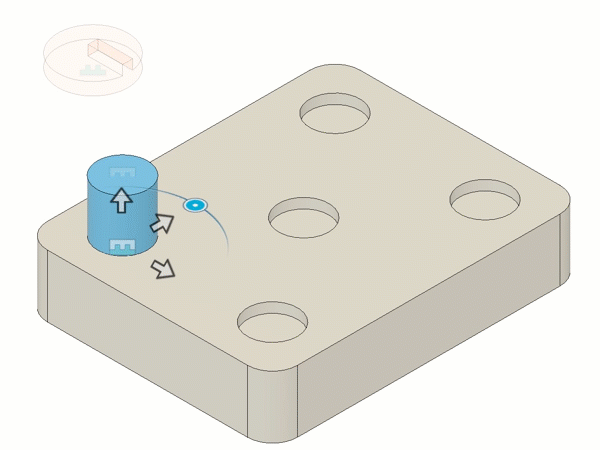

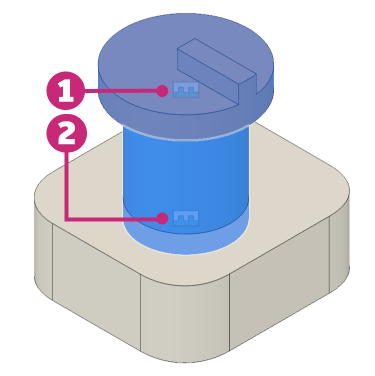

  Sie können Gelenk 2 verwenden, um Exemplare der ausgewählten Komponenten zu platzieren. |
|

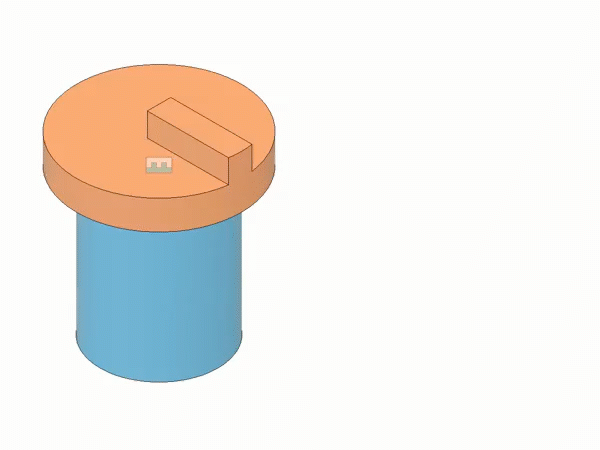

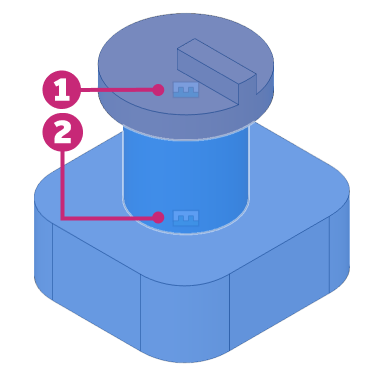

  Sie können die Auswahl an der entsprechenden Stelle duplizieren. |
Exemplarassoziativität
Komponentenexemplare sind assoziativ. Wenn Sie die ursprüngliche oder eine duplizierte Komponente ändern, wirken sich die Änderungen auf alle Exemplare aus.
Gelenkexemplare sind unabhängig. Wenn Sie das ursprüngliche oder ein dupliziertes Gelenk ändern, wirken sich die Änderungen nicht auf andere Gelenke aus.
