Baugruppenbeziehungen

Im Arbeitsbereich Konstruktion in Fusion können Sie verschiedene Arten von Beziehungen zwischen Komponenten erstellen, um deren relative Position, Freiheitsgrade und Bewegung in einer Baugruppe zu definieren.

Verwenden Sie die folgenden Werkzeuge in der Gruppe Konstruktion > Zusammenfügen, um Beziehungen zwischen Komponenten zu erstellen und zu ändern:

• Abhängigkeit für Komponenten : Erstellen Sie Abhängigkeiten für Geometrie, um zwei oder mehr Komponenten relativ zueinander zu positionieren, reduzieren Sie die Freiheitsgrade in der Baugruppe, und erstellen Sie eine Abhängigkeitsbeziehung zwischen den Komponenten.
• Gelenk : Erstellt ein Gelenk zwischen Komponenten, die noch nicht relativ zueinander positioniert sind.
• Verbinden wie modelliert : Erstellt ein Gelenk zwischen Komponenten, die bereits relativ zueinander positioniert sind.
• Gelenkursprung : Erstellt und positioniert ein Koordinatensystem für eine Komponente zum späteren Definieren einer Baugruppenbeziehung.
• Starre Gruppe : Sperrt Komponenten zusammen, sodass sie sich gemeinsam in einer Baugruppe bewegen.
• Tangentenbeziehung : Erstellt eine Tangentenbeziehung zwischen einer Fläche in einer Komponente und einem Satz verbundener Flächen in einer anderen Komponente innerhalb einer Baugruppe.
• Antriebsgelenke : Ändert die Bewegungseingaben eines Gelenks, z. B. Drehwinkel und Abstand, um die Freiheitsgrade zu steuern.
• Bewegungsverknüpfung : Verknüpft die Bewegung zweier Gelenke miteinander.

Wenn Sie eine neue Beziehung zwischen Komponenten erstellen, wird sie im Ordner Browser > Beziehungen angezeigt.

Baugruppenabhängigkeiten

Eine Abhängigkeit ist eine Baugruppenbeziehung, die Geometrie in eine Abhängigkeit setzt, um zwei oder mehr Komponenten relativ zueinander zu positionieren.

Verwenden Sie Abhängigkeiten, um verfügbare Freiheitsgrade (DOF) zu sperren und die Komplexität der Komponentenbeziehungen zu reduzieren. Sie können mehrere Abhängigkeiten gleichzeitig erstellen, um einen Satz zu erstellen.

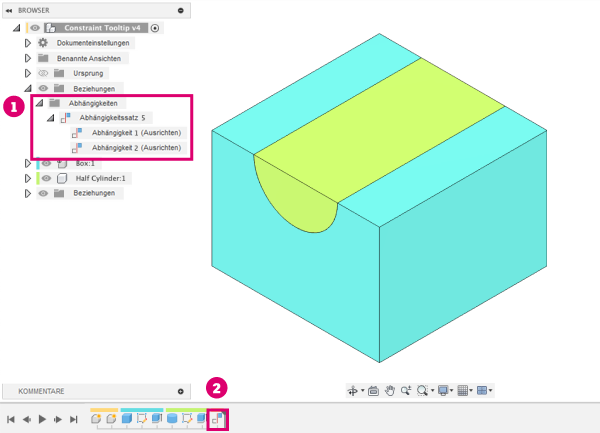

Zugriffspunkte für Einschränkungen

Es gibt zwei Zugriffspunkte, an denen Sie mit Baugruppenabhängigkeiten interagieren können:

1. Im Browser innerhalb des Ordners Beziehungen > Abhängigkeiten.
2. Auf der Zeitachse.

Gelenke

Ein Gelenk ist eine mechanische Baugruppe, die die relative Position und Bewegung zwischen zwei Komponenten in einer Baugruppe definiert. Verwenden Sie Gelenkursprünge (benutzerdefinierte Koordinatensysteme), um Komponenten zusammen zu fangen.

Wenn Sie eine Baugruppe mit beweglichen Komponenten konstruieren, ist die Simulation von Bewegungen ein wichtiger Bestandteil des Prototypprozesses.

In Fusion reduzieren Baugruppenbeziehungen die Komplexität von Komponentenbeziehungen, indem sie Ihnen helfen, sich auf das zu konzentrieren, was Komponenten können statt darauf, was sie nicht können. Dies unterscheidet sich von anderen Verfahren wie Abhängigkeiten oder Passungen, die verfügbare Freiheitsgrade (FHG) zur Begrenzung der Bewegung sperren. Dazu müssen Sie die grundlegenden physikalischen und mathematischen Prinzipien verstehen, um die Bewegung der Komponenten in einer Baugruppe wie gewünscht zu steuern.

Im Gegensatz dazu definieren Gelenke die Bewegung zwischen Komponenten und lassen nur die für genau diese Bewegung erforderlichen Freiheitsgrade offen. Auf diese Weise sind weniger Kenntnisse über die physikalischen Prinzipien erforderlich, und es wird ein Bezug zwischen der Bewegung und dem Ergebnis hergestellt.

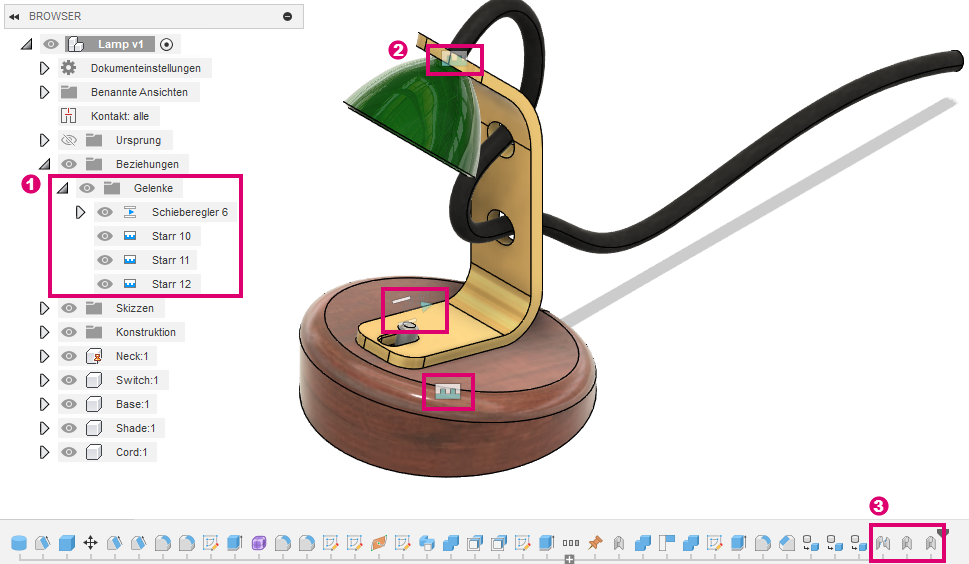

Gelenkzugriffspunkte

Es gibt drei Zugriffspunkte, an denen Sie mit Gelenken interagieren können, die Sie in einer Baugruppe erstellen:

1. Im Browser innerhalb des Ordners Beziehungen > Gelenke.
2. Im Ansichtsbereich direkt auf den Komponenten, die durch die Symbole für den Gelenktyp gekennzeichnet sind.
3. Auf der Zeitachse.

Sie können mit der rechten Maustaste auf ein vorhandenes Gelenk im Ansichtsbereich oder im Browser klicken und die folgenden zusätzlichen Werkzeuge zum Ändern verwenden:

• Gelenk bearbeiten: Öffnet das Dialogfeld Gelenk bearbeiten und ermöglicht Ihnen die Bearbeitung aller mit dem Gelenk verknüpften Einstellungen.
• Gelenkgrenzwerte bearbeiten: Öffnet das Dialogfeld Gelenkgrenzwerte bearbeiten und ermöglicht Ihnen die Bearbeitung der minimalen, maximalen und Absatz-Gelenkgrenzwerte des Gelenks.
• Sperren: Mit der Option Sperren werden die aktuellen Werte und die Position eines Gelenks gesperrt.
• Unterdrücken: Entfernt das Gelenk vorübergehend, um zu verhindern, dass es auf die Komponenten wirkt.
• Gelenk animieren: Animiert das einzelne Gelenk.
• Modell animieren: Animiert alle Gelenke in der Baugruppe.
