Bearbeiten einer externen Komponente im Kontext

Erfahren Sie, wie Sie eine externe Komponente im Kontext der übergeordneten Konstruktion in Fusion bearbeiten.

1. Um eine externe Komponente in Ihre Konstruktion einzufügen, navigieren Sie zu einer Komponente in der Gruppe Daten, klicken mit der rechten Maustaste und wählen In aktuelle Konstruktion einfügen.

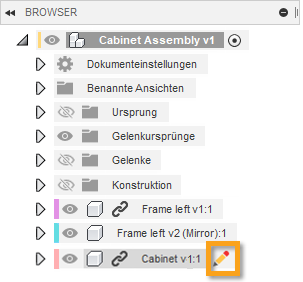

2. Bewegen Sie im Browser den Mauszeiger über die externe Komponente, die Sie bearbeiten möchten, und klicken Sie dann auf Direktbearbeitung .



3. Optional: Passen Sie im Menü Direktbearbeitung die Assoziativität an:

   • Assoziativ

   • Nicht-assoziativ



4. Nehmen Sie nicht-assoziative Änderungen an der Komponente vor.

   • Bearbeiten Sie Skizzen und andere Elemente direkt.
   • Messen Sie Abstände relativ zu inaktiven Komponenten.

5. Um einen Baugruppenkontext zu erstellen, referenzieren Sie die Geometrie aus den inaktiven Komponenten in der übergeordneten Konstruktion:

   • Kanten, Flächen und Punkte

   • Bemaßungen und Abhängigkeiten

   • Position

   • Projektion

   • Beendigung

     Anmerkung: Wenn Sie die Geometrie einer inaktiven Komponente referenzieren, wird der Ordner Baugruppenkontexte im Browser unter dem Knoten der externen Komponente erstellt. In diesem Ordner wird ein Kontext erstellt, den Sie später wieder bearbeiten können.



6. Klicken Sie im Menü Direktbearbeitung auf Direktbearbeitung beenden , um zur übergeordneten Konstruktion zurückzukehren.



7. Speichern Sie Ihre Änderungen.

Der Baugruppenkontext wird in der Zeitachse der übergeordneten Konstruktion erstellt.
