Bearbeiten eines vorhandenen Baugruppenkontexts

Erfahren Sie, wie Sie einen vorhandenen Baugruppenkontext in Fusion aktivieren und bearbeiten.

Sie können einen vorhandenen Baugruppenkontext im Browser oder auf der Zeitachse im Kontext der Baugruppe oder auf einer eigenen Registerkarte aktivieren und bearbeiten.

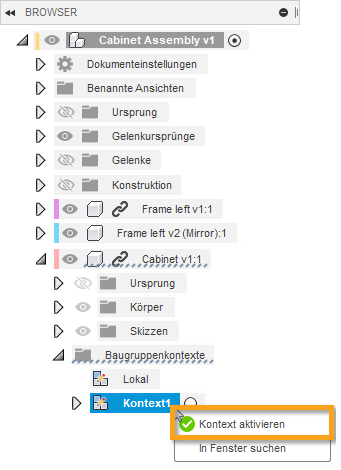

Aktivieren eines Baugruppenkontexts über den Browser

1. Erweitern Sie im Browser den Knoten der externen Komponente.

2. Erweitern Sie den Ordner Baugruppenkontexte.

3. Bewegen Sie den Mauszeiger über Baugruppenkontext, und klicken Sie dann auf das Optionsfeld Kontext aktivieren.

   Anmerkung: Sie können auch mit der rechten Maustaste auf Baugruppenkontext klicken und Kontext aktivieren auswählen.

4. Nehmen Sie Ihre Änderungen vor.

5. Klicken Sie auf Direktbearbeitung beenden , um zur übergeordneten Konstruktion zurückzukehren.

Beim Bearbeiten eines Baugruppenkontexts können Sie zusätzliche Geometrie im Baugruppenkontext referenzieren, um sie später bei der Arbeit direkt in der externen Komponente zu verwenden.

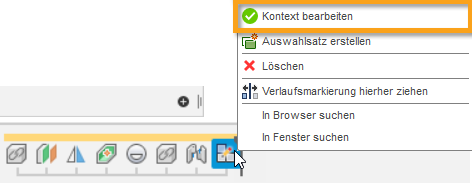

Bearbeiten eines Baugruppenkontexts über die Zeitachse

1. Suchen Sie auf der Zeitachse das Element Baugruppenkontext.
2. Klicken Sie mit der rechten Maustaste auf Baugruppenkontext, und wählen Sie dann Kontext bearbeiten aus.
3. Nehmen Sie Ihre Änderungen vor.
4. Klicken Sie auf Direktbearbeitung beenden , um zur übergeordneten Konstruktion zurückzukehren.

Bearbeiten eines Baugruppenkontexts außerhalb der Baugruppe

Öffnen Sie eine externe Komponente auf einer eigenen Registerkarte, und aktivieren Sie Baugruppenkontext, wenn Folgendes zutrifft:

• Sie haben alle Objekte referenziert, die Sie referenzieren müssen, um außerhalb der Baugruppe zu arbeiten.
• Sie benötigen Zugriff auf den erweiterten Satz von Modellierungswerkzeugen, der mehr Optionen beinhaltet, als in der Direktbearbeitung verfügbar sind.

Bevor Sie die folgenden Schritte ausführen:

• Stellen Sie sicher, dass Sie die Option Direktbearbeitung verwendet haben, um assoziativ auf alle Objekte zu verweisen, die Sie sehen möchten, wenn Sie die externe Komponente auf einer eigenen Registerkarte öffnen und Baugruppenkontext aktivieren.
• Verwenden Sie Referenzobjekte, um Objekte auszuwählen, die Sie noch nicht assoziativ referenziert haben, wenn Sie sie sehen möchten.

1. Öffnen Sie die externe Komponente auf einer eigenen Registerkarte:

   • Klicken Sie im Browser mit der rechten Maustaste auf die externe Komponente, und wählen Sie Öffnen.
   • Navigieren Sie in der Gruppe Daten direkt zur Konstruktion, und doppelklicken Sie darauf, um sie zu öffnen.

2. Erweitern Sie im Browser den Ordner Baugruppenkontexte.

3. Bewegen Sie den Mauszeiger über Baugruppenkontext, und klicken Sie dann auf das Optionsfeld Kontext aktivieren.

   Alle Objekte, die Sie assoziativ aus der Baugruppe referenzieren oder explizit über das Werkzeug Referenzobjekte hinzugefügt haben, werden im Ansichtsbereich mit reduzierter Opazität angezeigt, während Sie im Baugruppenkontext arbeiten.

4. Verwenden Sie den erweiterten Satz von Modellierungswerkzeugen, um die Konstruktion zu bearbeiten.

5. Wenn Sie die Bearbeitung des Baugruppenkontexts abgeschlossen haben:

   • Wechseln Sie zurück zum lokalen Kontext, um dort weiter zu arbeiten.
   • Speichern Sie die Konstruktion.
