Öffnen von Konstruktionen, die in anderen CAD-Anwendungen erstellt wurden

Erfahren Sie, wie Sie eine vorhandene Konstruktion in Fusion öffnen, die in einer anderen CAD-Anwendung erstellt wurde.

Öffnen Sie die AnyCAD-Datei durch Doppelklick auf das gewünschte Element in der Gruppe Daten, oder klicken Sie mit der rechten Maustaste auf das Element, und wählen Sie Öffnen aus.

Wenn die ursprüngliche Bauteildatei aktualisiert wird, zeigt das Symbol Veraltet in der Anwendungsleiste und auf der Zeitachse an, dass das referenzierte Modell veraltet ist. Falls erforderlich, klicken Sie mit der rechten Maustaste auf die Zeitachse, um die aktuellen Updates für das Bauteil abzurufen, oder wählen Sie die gewünschte Änderung aus.

Anmerkung: Die Quelldatei wurde in der entsprechenden ursprünglichen CAD-Anwendung erzeugt, und Fusion kann die Quelldatei nicht direkt bearbeiten. Wenn Sie die Änderungen an der geöffneten AnyCAD-Datei speichern möchten, müssen Sie sie als separate Datei speichern.

Behandlung von AnyCAD-Baugruppen in Fusion

Fusion unterstützt noch keine Baugruppenelemente. Um sicherzustellen, dass die Baugruppengeometrien mit Baugruppenelementen korrekt dargestellt werden, wird in Fusion unter der AnyCAD-Baugruppe der obersten Ebene eine Komponentenüberschreibung erstellt, um die Geometrien darzustellen, nachdem die Baugruppenelemente angewendet wurden. Die ursprüngliche Komponente bleibt in derselben Hierarchie, wird jedoch ausgeblendet. Sehen Sie sich das unten stehende Beispiel an:

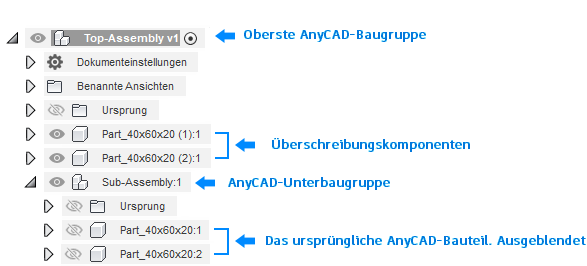

AnyCAD-Baugruppen Browser-Hierarchie

Anmerkung: Dabei handelt es sich um ein temporäres Problem aufgrund von technischen Einschränkungen; in Kürze wird eine optimierte Lösung zur Verfügung gestellt. Die aktuelle Lösung kann zu den folgenden bekannten Problemen führen:

Inkorrekte Stücklisten-/Teilelisten-Informationen und -Hierarchien der AnyCAD-Baugruppe. Sie können dies manuell korrigieren, indem Sie die ausgeblendeten ursprünglichen Komponenten entfernen und die Überschreibungskomponenten an die gewünschte Position verschieben.
Die Überschreibungskomponenten werden als neue unabhängige Komponenten anstatt neue Instanzen des ursprünglichen Bauteils behandelt. Dies bedeutet, dass diese Komponenten die nachgeordneten Arbeiten, die zuvor auf die ursprüngliche Bauteilkomponente angewendet wurden, nicht übernehmen.

Warum müssen Sie die Baugruppendateien in der ursprünglichen CAD-Anwendung aktualisieren?

Wenn das folgende Dialogfeld angezeigt wird, bedeutet dies, dass die Baugruppen in der ursprünglichen CAD-Anwendung aktualisiert werden müssen, um sicherzustellen, dass die Daten in Fusion ordnungsgemäß verarbeitet werden können.

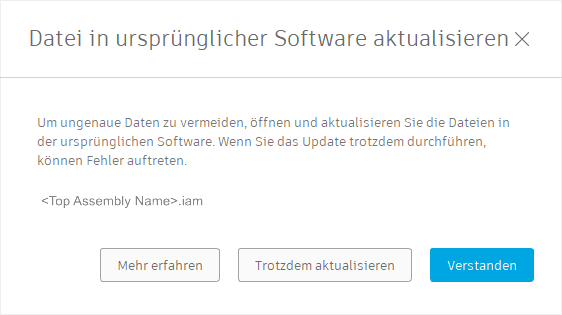

Dialogfeld AnyCAD Datei aktualisieren

So aktualisieren Sie die AnyCAD-Baugruppe in der ursprünglichen CAD-Anwendung

Damit Fusion die letzten Änderungen an AnyCAD-Baugruppen leichter verarbeiten kann, befolgen Sie die Anweisungen unten zum Aktualisieren des Modells in der ursprünglichen CAD-Anwendung.

Inventor

Wenn Sie nur die IPT-Datei aus Inventor öffnen und bearbeiten, öffnen Sie die entsprechende IAM-Datei der übergeordneten Baugruppe, nachdem Sie alle Änderungen an der Bauteildatei gespeichert haben. Möglicherweise wird das unten dargestellte Popup-Fenster angezeigt:

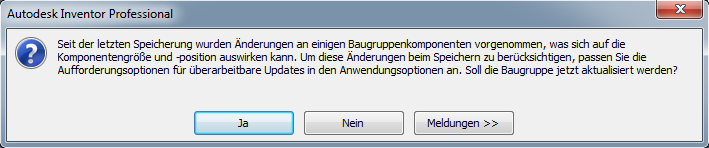

Dialogfeld AnyCAD Inventor

Wählen Sie Ja, um die Baugruppe zu aktualisieren, und speichern Sie die Baugruppendatei nach der Aktualisierung.

Wenn Sie die Baugruppendatei öffnen und die Bauteildatei direkt bearbeiten, speichern Sie die Änderungen nach dem Bearbeiten, wählen die Option Ja alle und klicken auf OK, um die Baugruppe zu aktualisieren. Inventor speichert dann die Änderungen in der IPT-Datei und in allen erforderlichen übergeordneten IAM-Dateien der Baugruppe.

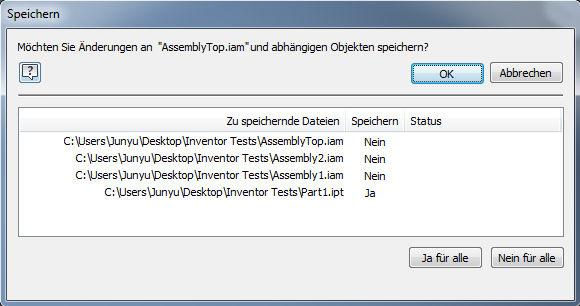

Dialogfeld AnyCAD Speichern

SolidWorks

Wenn Sie nur die SLDPRT-Datei öffnen und bearbeiten, öffnen Sie nach dem Speichern der Änderungen an der SLDPRT-Datei die übergeordnete Baugruppendatei. Möglicherweise wird eine Warnmeldung angezeigt, in der Sie gefragt werden, ob Sie das Dokument neu erstellen möchten. Wählen Sie Neu erstellen, um die Änderungen an den Bauteildateien zu verarbeiten.

Wenn Sie sichergestellt haben, dass die letzten Änderungen am Bauteil in der Baugruppe ordnungsgemäß neu erstellt wurden, klicken Sie auf die Schaltfläche Speichern. In diesem Szenario werden Sie von SolidWorks möglicherweise gefragt, wie die referenzierten Dateien (einschließlich Bauteilen und Unterbaugruppen) in dieser Baugruppe gehandhabt werden sollen. Wählen Sie alle Dateien in der Liste, und klicken Sie auf Alle speichern.

Andere CAD-Anwendungen

Bei anderer CAD-Software wenden Sie eine ähnliche Logik an, um sicherzustellen, dass die letzten Änderungen in Fusion verarbeitet werden. Wenn Sie die Bauteildatei aktualisieren, stellen Sie sicher, dass Sie die entsprechenden Baugruppen-/Unterbaugruppen-Dateien gleichzeitig aktualisieren. Andernfalls kann Fusion die letzten Änderungen möglicherweise nicht ordnungsgemäß verarbeiten.

Stellen Sie darüber hinaus sicher, dass alle geänderten Dateien in Desktop Connector synchronisiert werden.
