Konstruktionen
Wenn Sie in einem Hub mit gemeinsamer Bearbeitung arbeiten, fahren Sie mit diesem Abschnitt fort. Suchen Sie nach diesem Symbol
neben dem Hub-Namen, um zu prüfen, ob die gemeinsame Bearbeitung verfügbar ist. Erfahren Sie mehr über die gemeinsame Bearbeitung.
In Fusion ist eine Konstruktion ein Dokument im Dateiformat F3D, in dem Sie Skizzen und Körper erstellen, um Bauteile zu entwickeln, sowie Komponenten generieren, um mechanische Baugruppen zu entwickeln. Konstruktionsdaten werden als Eingabe für Simulationen und generative Designstudien, Animationen, Renderings, elektronische Konstruktionen, Zeichnungen und Fertigungssetups verwendet.
Jede Konstruktion enthält eine Vorgabekomponente und kann auch eine vollständige Baugruppe von internen und externen Komponenten enthalten, die sich aufeinander beziehen.
Sie können eine Konstruktion als neue Version einer vorhandenen Konstruktion importieren, Meilensteine erstellen, um die Bedeutung der Entwicklungsphase der Konstruktion hervorzuheben, einen Link erstellen, um Konstruktionen für Teamkollegen freizugeben, und Konstruktionen zwischenspeichern, um offline darauf zugreifen zu können.
Konstruktionsreferenzen
Beim Einfügen von Konstruktionen wird eine assoziative Referenz zu diesem Konstruktionsdokument erstellt.
Sie können jede Fusion-Konstruktion als externe Komponente in der Baugruppe einer anderen Konstruktion referenzieren. Wenn Sie die ursprüngliche Konstruktion bearbeiten, werden die Änderungen in allen Baugruppen angezeigt, in denen sie referenziert wird.

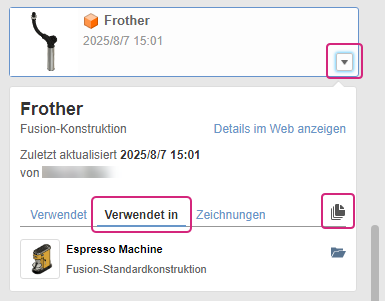

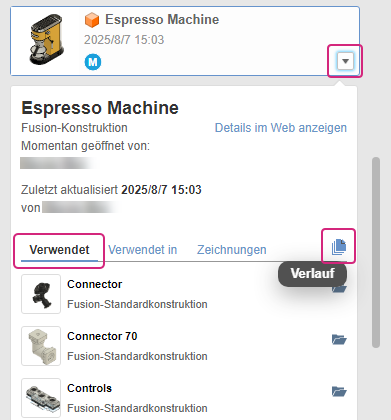

In der Gruppe Daten werden neben den Verwendungsorten einer Konstruktion eine Liste der anderen verwendeten Konstruktionen und die zugehörigen Zeichnungen angezeigt. Der Konstruktionsverlauf wird als Liste von Versionen und Meilensteinen aufgezeichnet. Öffnen Sie Fusion-Web-Client, um den Überblick über die Konstruktionsdetails anzuzeigen.
Sie können Konstruktionen mit den zugehörigen Zeichnungen öffnen, umbenennen und kopieren oder in neue Ordner und Projekte verschieben, ohne ihre assoziativen Beziehungen zu lösen.
Löschen von referenzierten Konstruktionen
Sie können eine Konstruktion nicht löschen, wenn sie in einer anderen Konstruktion referenziert wird. Auch wenn Sie die Verknüpfung lösen, werden möglicherweise noch ältere Versionen der Konstruktion verwendet.
Wenn Sie eine Konstruktion löschen, die externe Referenzen enthält, werden die Quellkonstruktionen für die externen Komponenten nicht gelöscht.
Erstellen einer Zeichnung aus Konstruktionen
Sie können Zeichnungen erstellen, mit denen eine Konstruktion mithilfe von skalierten orthogonalen und isometrischen 2D-Ansichten, Beschriftungen und Tabellen dokumentiert wird, um die Fertigung zu erleichtern.
Kopieren von Konstruktionen
Wenn Sie eine Konstruktion kopieren, die von einer Zeichnung referenziert wird, wird eine Liste der zugehörigen Zeichnungen angezeigt. Sie können wahlweise Zeichnungen einbeziehen oder Zeichnungen überspringen. Um Zeichnungen einbeziehen zu können, benötigen Sie mindestens Betrachter-Zugriff für den Speicherort der Zeichnung.

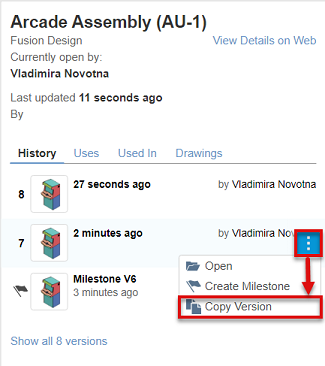

Sie können auch eine beliebige ältere Version einer Konstruktion kopieren.
Alle Zeichnungen, die diese bestimmte Version referenzieren, werden im Dialogfeld Zugehörige Zeichnungen aufgelistet. Sie können wahlweise Zeichnungen einbeziehen oder Zeichnungen überspringen. Um Zeichnungen einbeziehen zu können, benötigen Sie mindestens Betrachter-Zugriff für den Speicherort der Zeichnung.
Speichern einer vorhandenen Konstruktion als neue Konstruktion
Verwenden Sie das Werkzeug Speichern unter, um die aktuelle Konstruktion als neue Konstruktion zu speichern. Alle externen Referenzen verweisen weiterhin auf die ursprünglichen Konstruktionen. Alle Baugruppenkontexte werden unterbrochen.
Wenn Sie Speichern unter für eine Konstruktion verwenden, können Sie Zeichnungen einbeziehen. Wenn Sie Zeichnungen einschließen, bleiben sie mit der neuen Konstruktion verknüpft und werden automatisch aktualisiert, wenn sich die neue Konstruktion ändert. Auf diese Weise können Sie Konstruktionen verzweigen und wiederverwenden, während die Zeichnungen auf dem neuesten Stand bleiben.
Konstruktionen, die in anderen CAD-Anwendungen erstellt wurden
Mit der AnyCAD-Funktionalität in Fusion können Sie in anderen CAD-Anwendungen erstellte Konstruktionen direkt in Ihren Fusion-Konstruktionen referenzieren und gleichzeitig das ursprüngliche Format beibehalten.
Wenn Sie die ursprüngliche Konstruktion in der nativen CAD-Anwendung ändern, werden Ihre Änderungen automatisch in Fusion angezeigt.
- Sie sind aktives Mitglied bei Fusion-Web-Client.
- Sie haben Desktop Connector installiert.
Konstruktionen
In Fusion ist eine Konstruktion ein Dokument im Dateiformat F3D, in dem Sie Skizzen und Körper erstellen, um Bauteile zu entwickeln, sowie Komponenten generieren, um mechanische Baugruppen zu entwickeln. Konstruktionsdaten werden als Eingabe für Simulationen und generative Designstudien, Animationen, Renderings, elektronische Konstruktionen, Zeichnungen und Fertigungssetups verwendet.
Jede Konstruktion enthält eine Vorgabekomponente und kann auch eine vollständige Baugruppe von internen und externen Komponenten enthalten, die sich aufeinander beziehen.
Sie können eine Konstruktion als neue Änderung an einer vorhandenen Konstruktion importieren, Versionen erstellen, um eine wichtige Phase in der Entwicklung der Konstruktion hervorzuheben, einen Link erstellen, um Konstruktionen für Teamkollegen freizugeben, und Konstruktionen zwischenspeichern, um offline darauf zugreifen zu können.
Konstruktionsreferenzen
Beim Einfügen von Konstruktionen wird eine assoziative Referenz zu diesem Konstruktionsdokument erstellt.
Sie können jede Fusion-Konstruktion als externe Komponente in der Baugruppe einer anderen Konstruktion referenzieren. Wenn Sie die ursprüngliche Konstruktion bearbeiten, werden die Änderungen in allen Baugruppen angezeigt, in denen sie referenziert wird.

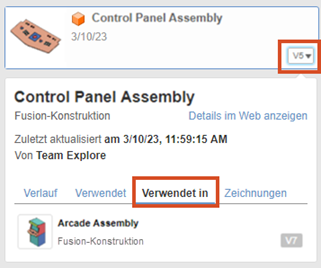

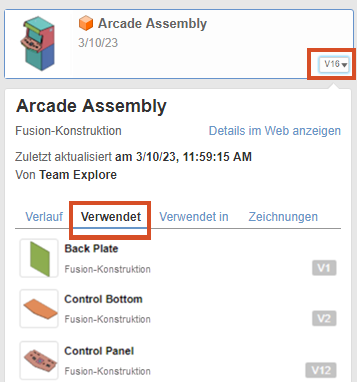

In der Gruppe Daten werden neben den Verwendungsorten einer Konstruktion eine Liste der anderen verwendeten Konstruktionen und die zugehörigen Zeichnungen angezeigt. Der Konstruktionsverlauf, der als Liste der Änderungen und Versionen festgehalten wird, steht für Fusion-Konstruktionen und -Zeichnungen zur Verfügung. Klicken Sie zum Anzeigen des Verlaufs auf die Schaltfläche Verlauf, um das Dialogfeld im Ansichtsbereich zu öffnen.
Sie können Konstruktionen mit den zugehörigen Zeichnungen öffnen, umbenennen und kopieren oder in neue Ordner und Projekte verschieben, ohne ihre assoziativen Beziehungen zu lösen.
Löschen von referenzierten Konstruktionen
Sie können eine Konstruktion nicht löschen, wenn sie in einer anderen Konstruktion referenziert wird. Auch wenn Sie die Verknüpfung lösen, werden möglicherweise noch ältere Änderungen an der Konstruktion verwendet. Wenn Sie eine Konstruktion löschen, die externe Referenzen enthält, werden die Quellkonstruktionen für die externen Komponenten nicht gelöscht.
Erstellen einer Zeichnung aus Konstruktionen
Sie können Zeichnungen erstellen, mit denen eine Konstruktion mithilfe von skalierten orthogonalen und isometrischen 2D-Ansichten, Beschriftungen und Tabellen dokumentiert wird, um die Fertigung zu erleichtern.
Kopieren von Konstruktionen
Wenn Sie eine Konstruktion kopieren, die von einer Zeichnung referenziert wird, wird eine Liste der zugehörigen Zeichnungen angezeigt. Sie können wahlweise Zeichnungen einbeziehen oder Zeichnungen überspringen. Um Zeichnungen einbeziehen zu können, benötigen Sie mindestens Betrachter-Zugriff für den Speicherort der Zeichnung.
Konstruktionen, die in anderen CAD-Anwendungen erstellt wurden
Mit der AnyCAD-Funktionalität in Fusion können Sie in anderen CAD-Anwendungen erstellte Konstruktionen direkt in Ihren Fusion-Konstruktionen referenzieren und gleichzeitig das ursprüngliche Format beibehalten.
Wenn Sie die ursprüngliche Konstruktion in der nativen CAD-Anwendung ändern, werden Ihre Änderungen automatisch in Fusion angezeigt.
- Sie sind aktives Mitglied bei Fusion-Web-Client.
- Sie haben Desktop Connector installiert.
