Erstellen von assoziativen Referenzen in einer Baugruppe
Erfahren Sie, wie Sie das Werkzeug Referenzobjekte zum Erstellen expliziter assoziativer Referenzen zwischen einer externen Komponente und anderen Konstruktionselementen in einer Baugruppe in Fusion verwenden.
Erstellen von assoziativen Referenzen
Öffnen Sie eine Baugruppe, die externe Komponenten enthält.
Klicken Sie im Browser auf Direktbearbeitung
neben einer externen Komponente.
Erweitern Sie das Menü Direktbearbeitung oben im Ansichtsbereich.

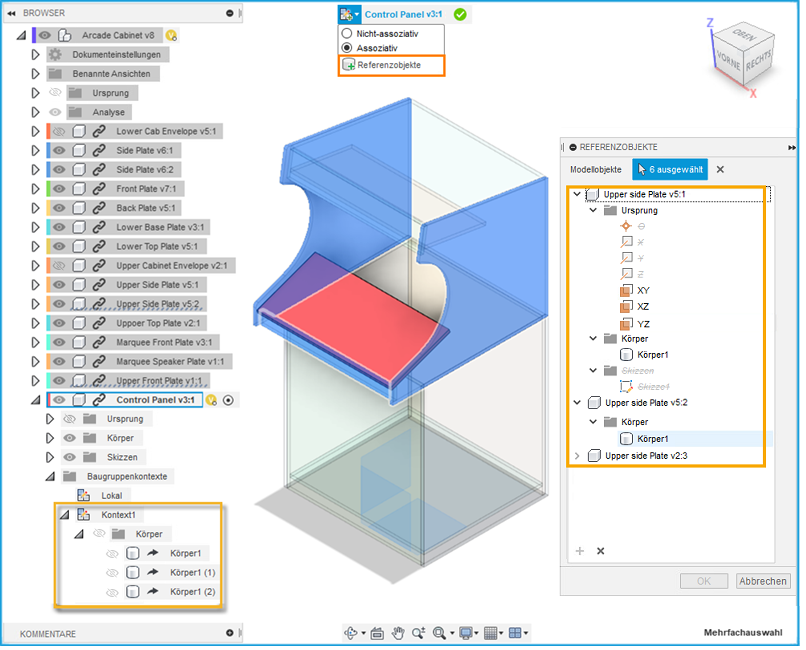

Wählen Sie Referenzobjekte.
Das Dialogfeld Referenzobjekte wird angezeigt.
Wählen Sie im Browser oder im Ansichtsbereich die Konstruktionselemente aus, die Sie in der Baugruppe referenzieren möchten:
Komponenten
Körper
Skizzen
Konstruktionsgeometrie
Optional: Wählen Sie im Dialogfeld Objekte, Ordner oder Komponenten aus, und klicken Sie dann auf die Schaltfläche
X, um sie auszuschließen.Klicken Sie auf OK.

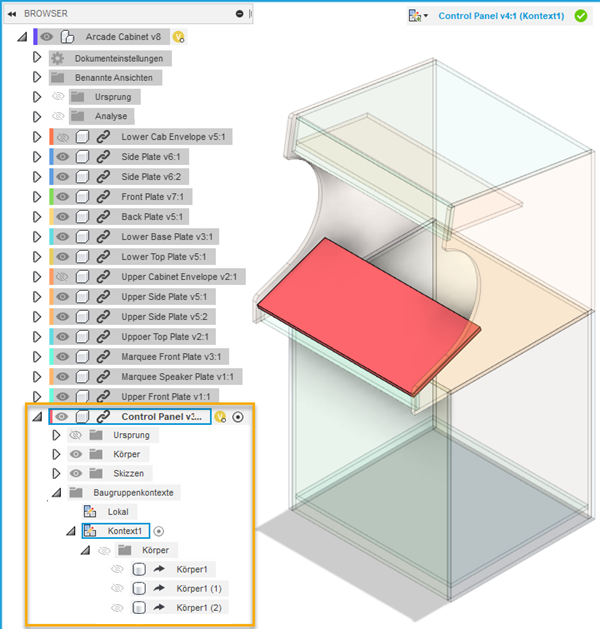

Im Browser werden die ausgewählten Konstruktionselemente in einen Baugruppenkontext abgeleitet.
Klicken Sie im Menü Direktbearbeitung auf Direktbearbeitung beenden
, um zur übergeordneten Konstruktion zurückzukehren.Speichern Sie die Baugruppe.
Klicken Sie mit der rechten Maustaste auf die externe Komponente.
Wählen Sie Öffnen aus, um die Konstruktion auf einer eigenen Dokumentregisterkarte zu öffnen.
Erweitern Sie im Browser den Ordner Baugruppenkontexte.

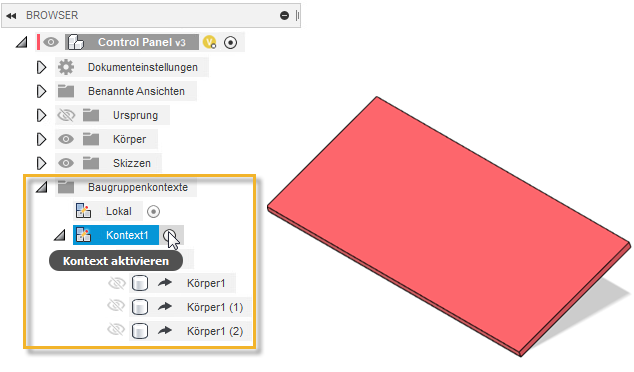

Klicken Sie neben dem Baugruppenkontext auf das Optionsfeld Kontext aktivieren, um es zu aktivieren.
Die Konstruktionselemente, die Sie mit dem Werkzeug Referenzobjekte referenziert haben, werden im Kontext angezeigt. Ihre Opazität wird reduziert. Sie können bei der Arbeit an der externen Komponente auf jedes Konstruktionselement verweisen.

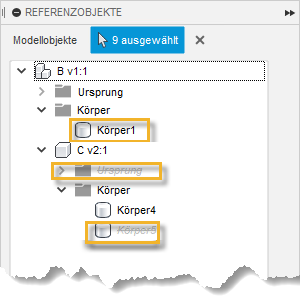

Wenn Sie eine assoziative Beziehung zwischen Geometrie in der externen Komponente und einer referenzierten Konstruktionselement erstellen, wird das Objekt im Dialogfeld Referenzobjekte fett und unterstrichen dargestellt. Wenn Sie ein Konstruktionselement ausschließen, wird das Objekt grau und durchgestrichen angezeigt.
Wenn sich referenzierte Konstruktionselemente in der Baugruppe ändern, werden die Änderungen in der externen Komponente berücksichtigt, wenn Sie die Baugruppe aktualisieren und alle veralteten Baugruppenkontexte synchronisieren. Alle assoziativen Beziehungen zwischen Geometrie in der externen Komponente und referenzierten Konstruktionselementen in der Baugruppe werden ebenfalls aktualisiert, um Änderungen zu berücksichtigen.
