Ersetzen externer Komponenten
Erfahren Sie, wie Sie in Fusion eine externe Komponente in einer Baugruppe durch eine andere externe Konstruktion ersetzen.
Suchen Sie im Browser die externe Komponente, die Sie ersetzen möchten.
Klicken Sie mit der rechten Maustaste auf die Komponente, um das Kontextmenü anzuzeigen.
Wählen Sie Komponente ersetzen aus.
Das Dialogfeld Komponente ersetzen wird angezeigt.
Navigieren Sie im Dialogfeld zu einer anderen externen Konstruktion, und wählen Sie sie aus.
Optional: Aktivieren Sie Alle Exemplare ersetzen, wenn Sie alle identischen Exemplare der ausgewählten Komponente in der Baugruppe ersetzen möchten.
Klicken Sie auf Ersetzen.
Die externe Komponente wird durch die neue externe Konstruktion in der Baugruppe ersetzt.
Speichern unter und Ersetzen
Verwenden Sie Speichern unter und Ersetzen, um eine neue Konstruktion aus einer externen Komponente zu erstellen und die Baugruppe zu aktualisieren, um sie zu referenzieren.
Suchen Sie im Browser die externe Komponente, die Sie kopieren und ersetzen möchten.
Klicken Sie mit der rechten Maustaste auf die Komponente, um das Kontextmenü anzuzeigen.
Wählen Sie Speichern unter und Ersetzen aus.
Das Dialogfeld Speichern unter und Ersetzen wird geöffnet.
Geben Sie einen Namen ein, und wählen Sie einen Speicherort für die neue Konstruktion aus.
Optional: Aktivieren Sie Alle Exemplare ersetzen, um alle identischen Exemplare der ausgewählten Komponente in der Baugruppe zu ersetzen.
Klicken Sie auf Speichern.
Das Werkzeug erstellt eine neue externe Konstruktion und ersetzt die Komponente in der Baugruppe.
Tipps
- Wenn die ersetzte Komponente eine direkte Kopie des Originals ist, verbindet Fusion die Baugruppenbeziehungen, wie Gelenke und Baugruppenkontexte, erneut mit der ursprünglichen Komponente.

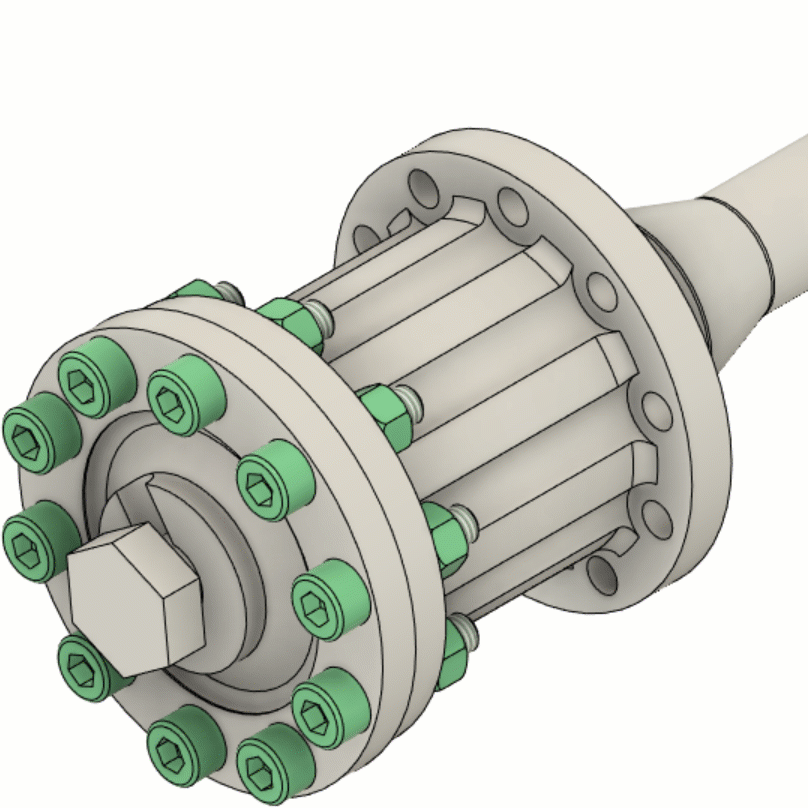

- Wenn Sie im Modus Parametrische Modellierung eine Komponente auswählen, bei der es sich um ein Exemplar in einer Anordnung handelt, werden alle Exemplare in der Anordnung ersetzt.
