Auflösen von externen Komponenten
Erfahren Sie, wie Sie *.f3d- und *.f3z-Konstruktionen öffnen, die nicht aufgelöste externe Komponenten oder abgeleitete Konstruktionen enthalten, und versuchen, diese in Fusion aufzulösen.
Auflösen einer externen Komponente oder abgeleiteten Konstruktion

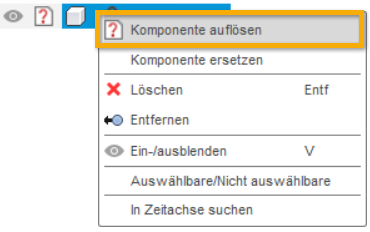

- Klicken Sie im Browser mit der rechten Maustaste auf eine nicht aufgelöste Komponente oder eine abgeleitete Konstruktion.
- Wählen Sie Komponente auflösen aus.
 |
 |
| Nicht aufgelöste externe Komponente | Nicht aufgelöste abgeleitete Konstruktion |
Das Werkzeug Komponente auflösen ermöglicht Ihnen, Zugriff anzufordern, die Archivierung von Projekten aufzuheben oder gelöschte Konstruktionen wiederherzustellen, um externe Komponenten in der aktiven Konstruktion aufzulösen.
Im Folgenden werden die Gründe aufgeführt, aus denen Komponenten nicht aufgelöst werden, und es werden Aktionen angezeigt, mit denen Sie sie auflösen können:
| Grund | Aktion des Administrators | Aktion ohne Administrator |
|---|---|---|
| Archiviertes Projekt | Heben Sie die Archivierung des Projekts auf. | Wenden Sie sich an den Projektadministrator. |
| Gelöschte Quellkonstruktionen | Stellen Sie die Konstruktionen aus dem Papierkorb wieder her. | Wenden Sie sich an den Projektadministrator. |
| Dauerhaft gelöschte Quellkonstruktionen | Löschen Sie die nicht aufgelöste externe Komponente. | Wenden Sie sich an den Projektadministrator. |
| Kein Zugriff auf Projekt | Treten Sie dem Projekt bei. | Offenes Projekt: Treten Sie dem Projekt bei. Geschlossenes Projekt: Fordern Sie Zugriff auf das Projekt an. |
| Konstruktionen in einem anderen Team | Navigieren Sie zum Speicherort des Web-Client, und verschieben oder kopieren Sie die Konstruktionen in dieses Team. | Wenden Sie sich an den Team-Administrator. |
| Ausstehender/teilweiser/fehlgeschlagener Upload | Warten Sie, bis der Upload abgeschlossen ist, oder führen Sie den Upload erneut aus. | Wenden Sie sich an den Projektadministrator. |
| Upload der Konfiguration unvollständig | Erstellen Sie Konfigurationen erneut, um sie aufzulösen. | Erstellen Sie Konfigurationen neu, oder wenden Sie sich an den Projektadministrator. |
Ersetzen einer nicht aufgelösten externen Komponente

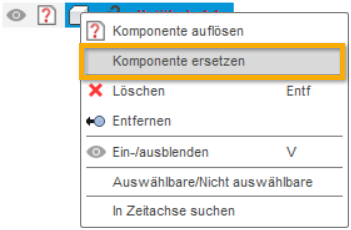

Klicken Sie im Browser mit der rechten Maustaste auf eine nicht aufgelöste Komponente.
Wählen Sie Komponente ersetzen aus.
Das Dialogfeld Komponente ersetzen wird angezeigt.
Navigieren Sie im Dialogfeld zu einer anderen Konstruktion, und wählen Sie sie aus.
Optional: Aktivieren Sie Alle Exemplare ersetzen, wenn Sie alle identischen Exemplare der ausgewählten Komponente in der Baugruppe ersetzen möchten.
Klicken Sie auf Ersetzen.
Die nicht aufgelöste Komponente wird ersetzt.
Löschen einer nicht aufgelösten externen Komponente

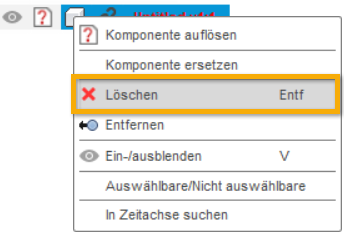

- Klicken Sie im Browser mit der rechten Maustaste auf eine nicht aufgelöste Komponente.
- Wählen Sie Löschen aus.
Die nicht aufgelöste Komponente wird gelöscht.
Berechnen nicht aufgelöster Komponenten

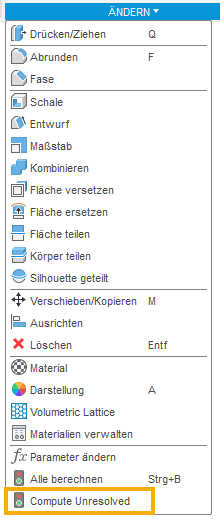

Wenn Sie vor dem Auflösen der Komponenten wesentliche Änderungen an der Konstruktion vornehmen möchten, müssen Sie zunächst das Werkzeug Ändern > Nicht aufgelöste berechnen verwenden. Es werden nur die Elemente berechnet, die nicht aufgelösten externen Komponenten in der Baugruppe zugeordnet sind. Sie müssen die den nicht aufgelösten Komponenten zugeordneten Elemente berechnen, bevor Sie die Konstruktion bearbeiten oder speichern können.
