Erstellen einer Tangentenbeziehung
Erfahren Sie, wie Sie mit dem Befehl Tangentenbeziehung eine Tangentenbeziehung zwischen einer Fläche auf einem Körper in einer Komponente und einem Satz verbundener Flächen auf einem Körper in einer anderen Komponente in einer Baugruppe in Fusion erstellen.
 |
 |
Klicken Sie auf Konstruktion > Volumenkörper > Zusammenfügen > Tangentenbeziehung
.Das Dialogfeld Tangentenbeziehung wird angezeigt.
Wählen Sie im Ansichtsbereich in Komponente 1 eine Fläche auf einem Körper aus.
Wählen Sie eine Fläche auf einem Körper in Komponente 2 aus.
Die Komponenten werden verschoben, um eine Vorschau der Tangentenbeziehung anzuzeigen.
Klicken Sie auf OK.

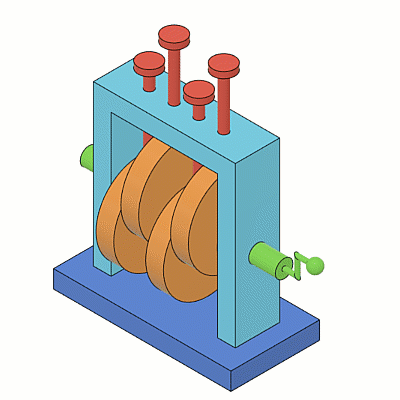

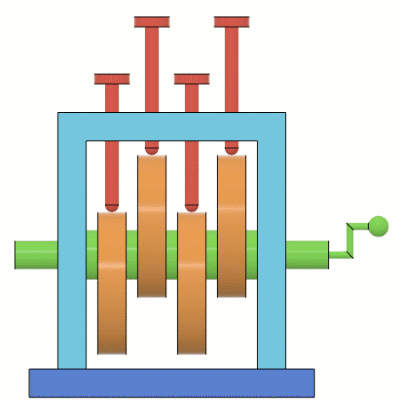

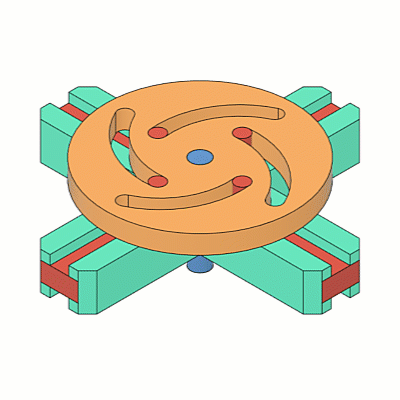

Die neue Tangentenbeziehung wird zwischen den ausgewählten Körpern in den beiden Komponenten hergestellt. Die ausgewählten Flächen behalten eine Positionsbeziehung tangential zueinander bei.
Tipps
- Fügen Sie zuerst Gelenke hinzu, und definieren Sie dann Tangentenbeziehungen.
- Wählen Sie die Flächen aus, die tangential bleiben sollen, um die Bewegung der Gelenkbaugruppe zu verbessern.
