Anzeigen des Konstruktionsverlaufs und der zugehörigen Daten

Erfahren Sie, wie Sie den Versionsverlauf und die zugehörigen Daten einer Konstruktion in Fusion anzeigen.

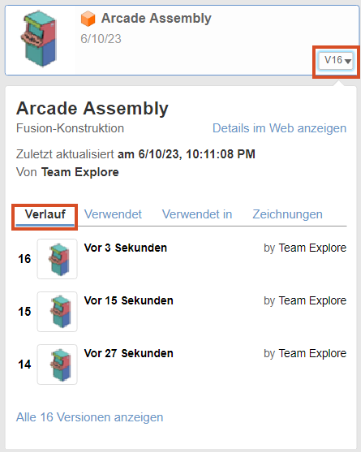

Anzeigen aller Versionen einer Konstruktion

1. Navigieren Sie in der Gruppe Daten zur Konstruktion.

2. Klicken Sie auf die Versionsnummer.

   Die Konstruktionsdetails werden erweitert.

   Auf der Registerkarte Verlauf werden die ersten 3 Versionen in der Reihenfolge von der neuesten zur ältesten Version angezeigt.

3. Klicken Sie auf der Registerkarte Verlauf auf Alle [Anzahl] Versionen anzeigen.

Der Konstruktionsverlauf wird erweitert, um die verbleibenden Versionen anzuzeigen.

Anzeigen der in einer Konstruktion referenzierten externen Komponenten

1. Erweitern Sie die Konstruktionsdetails.
2. Klicken Sie auf die Registerkarte Verwendet.

Alle Konstruktionsdokumente, die als externe Komponenten eingefügt wurden, werden in einer Liste angezeigt.

Anzeigen anderer Konstruktionen, die eine Konstruktion als externe Komponente referenzieren

1. Erweitern Sie die Konstruktionsdetails.
2. Klicken Sie auf die Registerkarte Verwendet in.

Alle Konstruktionsdokumente, in denen die Konstruktion als externe Komponente eingefügt wurde, werden in einer Liste angezeigt.

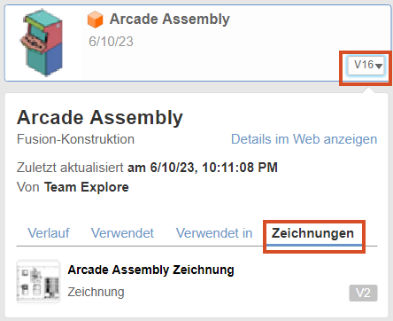

Anzeigen von Zeichnungen, die eine Konstruktion referenzieren

1. Erweitern Sie die Konstruktionsdetails.
2. Klicken Sie auf die Registerkarte Zeichnungen.

Alle Zeichnungsdokumente, die die Konstruktion referenzieren, werden in einer Liste angezeigt.

Tipps

• Erweitern Sie auf der Registerkarte Verlauf das Menü Mehr für eine beliebige Version, um diese zu öffnen , eine Meilenstein-Version daraus zu erstellen oder sie zu kopieren .
• Bewegen Sie auf der Registerkarte Verwendet oder Verwendet in den Mauszeiger über eine Konstruktion, und klicken Sie auf Öffnen , um sie in einer separaten Dokumentregisterkarte zu öffnen.
• Bewegen Sie auf der Registerkarte Zeichnung den Mauszeiger über eine Zeichnung, und klicken Sie auf Öffnen , um sie in einer separaten Dokumentregisterkarte zu öffnen.

Anzeigen des Verlaufs

Um den Verlauf einer Konstruktion anzuzeigen, können Sie eine der folgenden Methoden verwenden:

Gruppe Daten

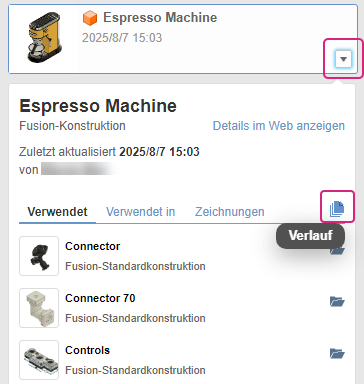

1. Suchen Sie in der Gruppe Daten die Konstruktion, die Sie anzeigen möchten.
2. Klicken Sie auf den Pfeil neben der Konstruktion, um weitere Details einzublenden.
3. Klicken Sie auf die Schaltfläche Verlauf .

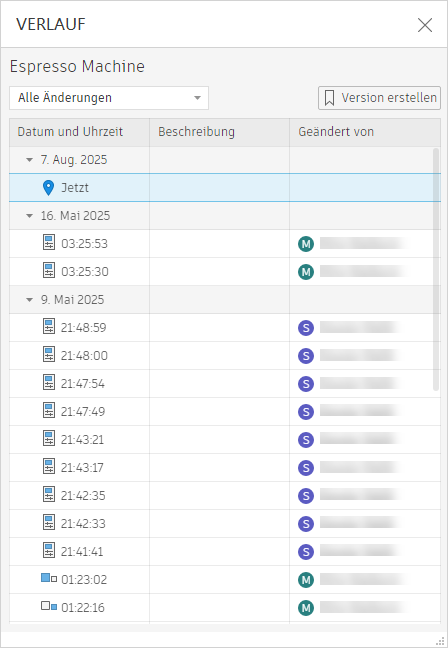

Das Dialogfeld Verlauf wird geöffnet, in dem Modellspeicherungen, Versionen, Revisionen, Änderungen an Eigenschaften und mehr angezeigt werden.

Browser

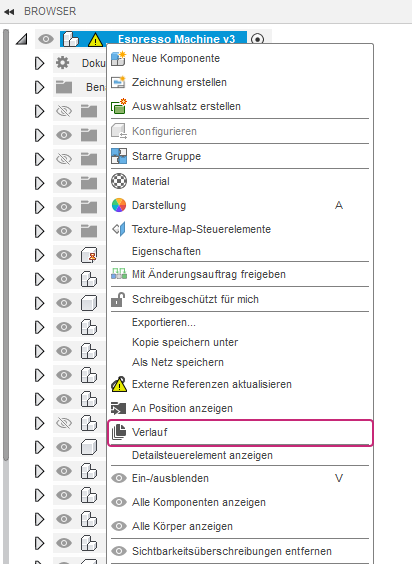

1. Klicken Sie im Browser mit der rechten Maustaste auf die oberste, interne oder externe Komponente, deren Verlauf Sie anzeigen möchten.
2. Wählen Sie Verlauf aus der Liste aus.

Das Dialogfeld Verlauf wird geöffnet, in dem Modellspeicherungen, Versionen, Revisionen, Änderungen an Eigenschaften und mehr angezeigt werden.

Anzeigen externer Komponenten in einer Konstruktion

1. Navigieren Sie in der Gruppe Daten zu der Konstruktion, die Sie anzeigen möchten.
2. Klicken Sie auf den Pfeil neben der Konstruktion, um weitere Details einzublenden.
3. Klicken Sie auf die Registerkarte Verwendet.

Alle externen Komponenten, die von dieser Konstruktion verwendet werden, werden in einer Liste auf der Registerkarte Verwendet angezeigt.

Anzeigen von Konstruktionen, die die Konstruktion als Komponente enthalten

1. Navigieren Sie in der Gruppe Daten zu der Konstruktion, die Sie anzeigen möchten.
2. Klicken Sie auf den Pfeil neben der Konstruktion, um weitere Details einzublenden.
3. Klicken Sie auf die Registerkarte Verwendet in.

Alle Konstruktionsdokumente, die diese Konstruktion als externe Komponente verwenden, werden in einer Liste auf der Registerkarte Verwendet in angezeigt.

Anzeigen von Zeichnungen, die eine Konstruktion referenzieren

1. Navigieren Sie in der Gruppe Daten zu der Konstruktion, die Sie anzeigen möchten.
2. Klicken Sie auf den Pfeil neben der Konstruktion, um weitere Details einzublenden.
3. Klicken Sie auf die Registerkarte Zeichnungen.

Alle Zeichnungen, die diese Konstruktion referenzieren, werden in einer Liste auf der Registerkarte Zeichnungen angezeigt.

Tipps

• Im Dialogfeld Verlauf können Sie eine ältere Änderung der Konstruktion öffnen. Bewegen Sie den Mauszeiger über eine Änderung, um das Menü Mehr anzuzeigen. Klicken Sie darauf, um das Menü zu erweitern, und wählen Sie Öffnen aus, um diese Änderungen auf einer separaten Dokumentenregisterkarte anzuzeigen.
• In der Gruppe Daten können Sie eine Konstruktion öffnen, die auf den Registerkarten Verwendet, Verwendet in oder Zeichnungen aufgeführt ist. Klicken Sie auf Öffnen , um die Konstruktion auf einer separaten Dokumentenregisterkarte zu öffnen.
