Anpassen der Sichtbarkeit von Objekten in einer Baugruppe
Erfahren Sie, wie Sie die Sichtbarkeit von Objekten im Kontext einer Baugruppe in Fusion anpassen.
Anzeigen oder Ausblenden von Objekten
- Suchen Sie im Browser das Objekt, das Sie anzeigen oder ausblenden möchten.
- Klicken Sie auf das Sichtbarkeitssymbol neben dem Objekt.
Die Sichtbarkeit ist aktiviert.
Die Sichtbarkeit ist deaktiviert.
Wenn das Objekt sichtbar war, wird es jetzt im Browser und im Ansichtsbereich ausgeblendet. Wenn das Objekt ausgeblendet war, wird es jetzt im Browser und im Ansichtsbereich angezeigt.
Wenn Sie die Sichtbarkeit eines Objekts in einer externen Komponente anpassen, wird die Sichtbarkeit dieses bestimmten Objekts in der Baugruppe überschrieben. Die Sichtbarkeit wird in der externen Konstruktion oder in anderen Baugruppen, in denen die externe Konstruktion referenziert wird, nicht geändert.
Überschreiben der Sichtbarkeit von Objekten in einer externen Komponente

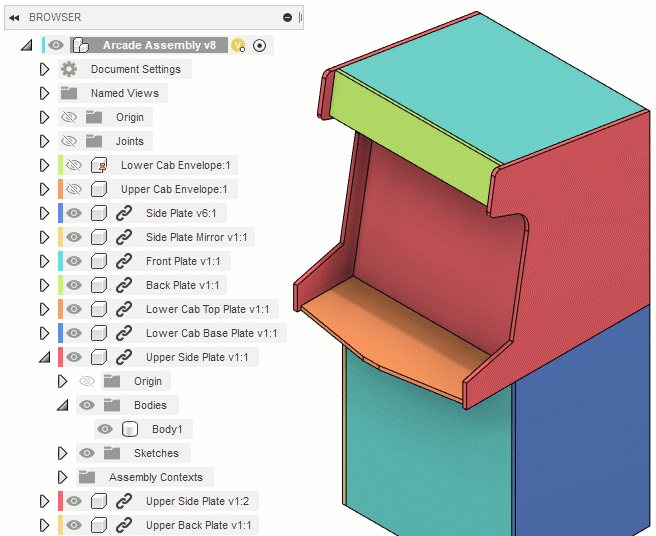

Erweitern Sie im Browser die externe Komponente in der Baugruppe.
Suchen Sie ein Objekt, um seine Sichtbarkeit zu überschreiben:
- Komponenten
- Körper
- Skizzen
- Konstruktionsgeometrie
- Ordner (nur Körper, Skizzen und Konstruktion)
Klicken Sie auf das Sichtbarkeitssymbol neben dem Objekt.
- Die Sichtbarkeit ist aktiviert.
- Die Sichtbarkeit ist deaktiviert.
Die Sichtbarkeit des Objekts wird in der Baugruppe überschrieben, und es wird eine QuickInfo angezeigt, wenn Sie den Mauszeiger über das Sichtbarkeitssymbol bewegen. Die Sichtbarkeit wird in der externen Konstruktion oder in anderen Baugruppen, in denen die externe Konstruktion referenziert wird, nicht geändert.
Entfernen einer Sichtbarkeitsüberschreibung für ein einzelnes Objekt
- Erweitern Sie im Browser die externe Komponente in der Baugruppe.
- Suchen Sie das Objekt, auf das eine Sichtbarkeitsüberschreibung angewendet wurde.
- Klicken Sie auf das Sichtbarkeitssymbol neben dem Objekt.
Die Sichtbarkeit des Objekts in der Baugruppe entspricht nun der Sichtbarkeit des Objekts in der externen Konstruktion, und die Sichtbarkeitsüberschreibung wird entfernt.
Entfernen aller Sichtbarkeitsüberschreibungen aus einer externen Komponente
- Suchen Sie im Browser die externe Komponente.
- Klicken Sie mit der rechten Maustaste auf die externe Komponente.
- Klicken Sie auf Sichtbarkeitsüberschreibungen entfernen.
Die Sichtbarkeit aller Objekte in der externen Komponente entspricht nun der Sichtbarkeit der Objekte in der externen Konstruktion, und die Sichtbarkeitsüberschreibungen werden entfernt.
Entfernen aller Sichtbarkeitsüberschreibungen aus einer gesamten Baugruppe
- Klicken Sie im Browser mit der rechten Maustaste auf die Vorgabekomponente.
- Klicken Sie auf Sichtbarkeitsüberschreibungen entfernen.
Die Sichtbarkeit aller Objekte in der Baugruppe entspricht nun der Sichtbarkeit der Objekte in den externen Konstruktionen, die in der Baugruppe referenziert werden, und alle Überschreibungen der Sichtbarkeit werden entfernt.
Tipps
Wenn Sie die Sichtbarkeit eines Objekts während der Direktbearbeitung anpassen, wird die Sichtbarkeit in der Baugruppe überschrieben. Wenn Sie die externe Komponente direkt in einer eigenen Registerkarte Dokument öffnen, bleibt die Sichtbarkeit unverändert.

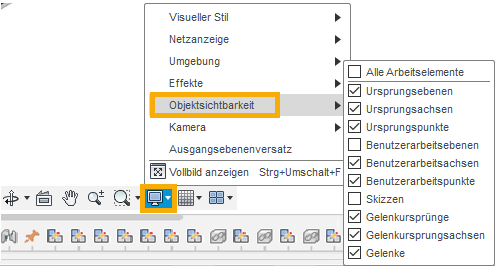

Wenn Sie Objekttypen in den Einstellungen unter Navigationsleiste > Objektsichtbarkeit ausblenden, haben diese Vorrang vor allen im Browser angewendeten Sichtbarkeitsanpassungen oder Überschreibungen.
