Lernprogramm: Manuelles Hinzufügen von Gelenken

Bei der Arbeit mit einer Bottom-up-Strategie werden die Komponenten in einer Baugruppe voneinander unabhängig gemacht, bevor sie in dieselbe Konstruktion eingefügt werden. Wenn sie in derselben Konstruktion sind, können Sie die Komponenten korrekt positionieren und manuell Gelenke hinzufügen, um zu definieren, wie sich Komponenten relativ zueinander bewegen.

In diesem Lernprogramm fügen Sie Gelenke zu den Komponenten einer Klemmvorrichtungs-Baugruppe hinzu, um zu steuern, wie sich die Klemmvorrichtung bewegt.

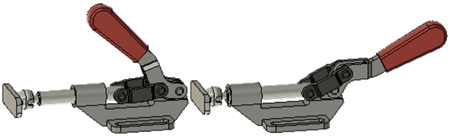

Klemmvorrichtung, deren Komponenten alle zusammengefügt sind und mit Gelenken, die darstellen, wie sich das Bauteil bewegt

Voraussetzungen

1. Klicken Sie auf Gruppe Daten > Neues Projekt, und geben Sie das Projekt Manual Joints ein, um einen Projektordner zu erstellen. Sie werden die Klemmvorrichtung in diesem Projekt zusammenfügen.
2. Klicken Sie auf Gruppe Daten > Basic Training > 06 - Assemblies. Doppelklicken Sie, um die folgenden Teile zu öffnen:
   • Basis
   • Klammer
   • Stecker
   • Griff
   • Hebelarm
   • Welle
3. Klicken Sie auf Datei > Speichern unter, und speichern Sie die einzelnen Teile im Projekt Manual Joints.
4. Schließen Sie die einzelnen Bauteile, nachdem sie am neuen Speicherort gespeichert wurden.
5. Doppelklicken Sie auf das Projekt Manual Joints, um es zu öffnen und sicherzustellen, dass sich die Dateien im Projekt befinden.
6. Stellen Sie sicher, dass eine neue unbenannte Konstruktion geöffnet ist.
7. Klicken Sie auf Speichern, um die Konstruktion unter dem Namen Clamp Joints im Verzeichnis Manual Joints zu speichern.
