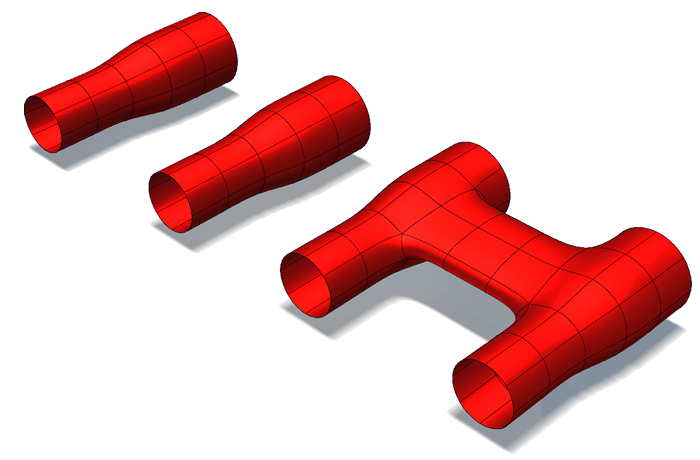

Erstellen von Körpern

Erfahren Sie, wie Sie in einer Fusion-Konstruktion Körper in Komponenten als Grundkörper oder aus Skizzen erstellen.

Erstellen eines Grundkörpers

Im Arbeitsbereich Konstruktion können Sie auf die Befehle für Grundkörper in der Gruppe Erstellen an folgenden Stellen zugreifen:

• Auf der Registerkarte Volumenkörper
• Auf der Registerkarte Fläche (nur direkter Modellierungsmodus)
• In der kontextabhängigen Umgebung Form

1. Suchen Sie im Browser die Komponente, in der Sie den Körper erstellen möchten.

2. Klicken Sie auf das Optionsfeld neben einer Komponente, um diese zu aktivieren.

3. Klicken Sie, um die Gruppe Erstellen zu erweitern.

4. Wählen Sie einen Befehl für einen Grundkörper aus:

   • Quader
   • Zylinder
   • Kugel
   • Torus
   • Spirale
   • Ebene
   • Quadball

5. Wählen Sie eine Ebene aus.

6. Platzieren Sie die Geometrie für die Basis des Grundkörpers.

   Das Dialogfeld des Befehls wird angezeigt.

7. Stellen Sie im Dialogfeld die Option Vorgang auf Neuer Körper ein.

8. Passen Sie alle weiteren Einstellungen an, um die Form und Größe des Grundkörpers zu definieren.

9. Klicken Sie auf OK.

Erstellen eines Körpers aus einer Skizze

Im Arbeitsbereich Konstruktion können Sie auf die Befehle zum Erstellen von Körpern aus Skizzierkurven oder Profilen über die Gruppe Erstellen an den folgenden Stellen zugreifen:

• Auf der Registerkarte Volumenkörper
• Auf der Registerkarte Fläche
• In der kontextabhängigen Umgebung Form

1. Suchen Sie im Browser die Komponente, in der Sie den Körper erstellen möchten.

2. Klicken Sie auf das Optionsfeld neben einer Komponente, um diese zu aktivieren.

3. Erstellen Sie eine Skizze.

4. Klicken Sie, um die Gruppe Erstellen zu erweitern.

5. Wählen Sie einen Befehl aus, mit dem Sie einen Körper aus der ausgewählten Skizziergeometrie erstellen können. Beispiel:

   • Extrusion
   • Drehung
   • Sweeping
   • Erhebung

   Das Dialogfeld des Befehls wird angezeigt.

6. Stellen Sie im Dialogfeld die Option Vorgang auf Neuer Körper ein.

7. Wählen Sie die Skizzierkurve oder das Profil aus.

8. Passen Sie alle weiteren Einstellungen an, um die Form und Größe des Körpers zu definieren.

9. Klicken Sie auf OK.
