Erstellen neuer Komponenten

Erfahren Sie, wie Sie neue Komponenten in einer Baugruppe oder hybriden Konstruktion in Fusion erstellen.

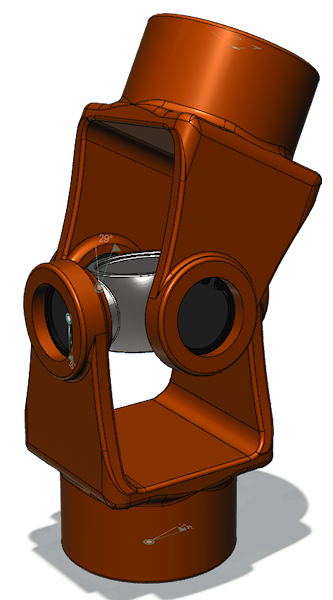

Erstellen einer neuen externen Komponente

1. Öffnen oder erstellen Sie eine Baugruppen- oder hybride Konstruktion.

2. Klicken Sie im Werkzeugkasten Konstruktion auf Zusammenfügen > Neue Komponente .

   Das Dialogfeld Neue Komponente wird angezeigt.

3. Wählen Sie den Typ der Komponente und die zugehörigen Einstellungen aus:

   • Bauteil : Erstellt eine neue Bauteilkonstruktion und fügt sie als externe Komponente ein.
     • Norm : Erstellt eine Normkomponente.
     • Blech : Erstellt ein Blechkomponente.
   • Baugruppenkonstruktion : Erstellt eine neue Baugruppenkonstruktion und fügt sie als externe Komponente ein.
   • Hybride Konstruktion: Erstellt eine neue hybride Konstruktion und fügt sie als externe Komponente ein.
   • Verknüpfte Leiterplatte: Erstellt eine neue Leiterplatte in einem Elektronikentwurf und fügt diese als externe Komponente ein.

4. Wenn die aktive Konstruktion eine hybride Konstruktion ist, wählen Sie Extern aus.

5. Geben Sie einen eindeutigen Namen für die neue Konstruktion ein.

6. Geben Sie an, wo die neue Komponente relativ zur Konstruktion erstellt werden soll:

   • Übergeordnet: Die neue Komponente wird innerhalb der übergeordneten Komponente erstellt. Die aktive Komponente wird automatisch als übergeordnete Komponente ausgewählt.

   • Speicherort: Die neue Konstruktion, die die neue Komponente enthält, wird hier gespeichert. Der Projektordner, in dem die aktuelle Konstruktion gespeichert ist, wird automatisch ausgewählt. Fusion speichert sie automatisch am gleichen Speicherort wie die übergeordnete Konstruktion. Gehen Sie folgendermaßen vor, um den Speicherort zu ändern:

     1. Klicken Sie auf den Ordnernamen oder auf X.

        Das Dialogfeld Ordner auswählen wird angezeigt.

     2. Navigieren Sie im Dialogfeld Ordner auswählen zum neuen Speicherort, an dem Sie die Konstruktion speichern möchten.

     3. Klicken Sie auf Auswählen.

7. Wählen Sie für eine Blech-Komponente eine Blechregel aus.

8. (Optional) Aktivieren Sie Aktivieren um die Direktbearbeitung aufzurufen, sobald die neue Konstruktion erstellt wurde.

9. Klicken Sie auf OK.

Fusion speichert die neue Konstruktion automatisch am gleichen Speicherort wie die übergeordnete Konstruktion.

• Wenn die übergeordnete Komponente nicht ausgewählt ist, entspricht der Vorgabespeicherort dem aktiven Projekt und Ordner in der Gruppe Daten.
• Wenn die übergeordnete Komponente noch nicht gespeichert wurde, entspricht der Vorgabespeicherort dem aktiven Projekt und Ordner in der Gruppe Daten.

Die neue Komponente wird in der aktuellen Konstruktion referenziert und im Browser unter der übergeordneten Komponente angezeigt, die Sie ausgewählt haben. Wenn Aktivieren aktiviert wurde, wird die Komponente automatisch aktiviert, und eine Sitzung für die Direktbearbeitung beginnt, sodass Sie mit der Arbeit an der neuen Komponente im Kontext der aktiven Konstruktion beginnen können.

Erstellen interner Komponenten

In hybriden Konstruktionen können Sie sowohl externe als auch interne Komponenten erstellen.

Zum Erstellen interner Komponenten haben Sie folgende Möglichkeiten:

• Erstellen Sie leere interne Komponenten, bevor Sie mit der Konstruktion beginnen, sodass die Struktur und die Zeitachse der Baugruppe organisiert und einfach zu navigieren sind.
• Erstellen Sie neue Komponenten aus vorhandenen Körpern, wenn Sie diese bereits in der Vorgabekomponente erstellt haben und sie in einer Baugruppe anordnen möchten.
• Sie können während der meisten Befehle in der Gruppe Erstellen eine neue Komponente erstellen.

Erstellen einer neuen internen Komponente

1. Öffnen oder erstellen Sie eine hybride Konstruktion.

2. Klicken Sie im Werkzeugkasten Konstruktion auf Zusammenfügen > Neue Komponente .

   Das Dialogfeld Neue Komponente wird angezeigt.

3. Wählen Sie im Menü Typ die Option Bauteil.

4. Wählen Sie den Bauteiltyp aus.

   • Norm : Erstellt eine Normkomponente.
   • Blech : Erstellt ein Blechkomponente.

5. Deaktivieren Sie Extern, um eine interne Komponente direkt in der aktiven Konstruktion zu erstellen.

   Anmerkung: Intern ist für die Komponententypen Baugruppe, Hybrid und Verknüpfte Leiterplatte nicht verfügbar, da diese als externe Konstruktionen erstellt werden müssen.

6. Geben Sie einen eindeutigen Namen für die neue Komponente ein.

7. Geben Sie den Speicherort zum Erstellen der neuen Komponente relativ zur Konstruktion an:

   • Übergeordnet: Die neue Komponente wird innerhalb der übergeordneten Komponente erstellt. Die aktive Komponente wird automatisch als übergeordnete Komponente ausgewählt. So ändern Sie das übergeordnete Element:
     1. Klicken Sie auf X, um die Auswahl aufzuheben.
     2. Klicken Sie im Browser, um die neue übergeordnete Komponente auszuwählen.
   • Aus Körpern: Aktivieren Sie das Kontrollkästchen, um vorhandene Körper in einzelne Komponenten zu konvertieren.
     • Wenn Sie diese Option aktivieren, können Sie die übergeordnete Komponente nicht mehr auswählen, Sie können jedoch Körper auswählen, die Sie in Komponenten konvertieren möchten. Weitere Informationen finden Sie in den folgenden ausführlichen Anweisungen.

8. Wählen Sie für eine Blech-Komponente eine Blechregel aus.

9. (Optional) Aktivieren Sie Aktivieren, um die neue Komponente nach ihrer Erstellung zu aktivieren.

10. Klicken Sie auf OK.

Die neue Komponente wird im Browser unterhalb der angegebenen übergeordneten Komponente angezeigt. Wenn die Einstellung Aktivieren aktiviert wurde, wird die Komponente automatisch aktiviert, sodass Sie mit der Arbeit an der neuen Komponente beginnen können.

Erstellen von Komponenten aus vorhandenen Körpern

1. Erweitern Sie im Browser den Ordner Körper.

2. Wählen Sie die Körper aus, die Sie in Komponenten konvertieren möchten.

3. Klicken Sie mit der rechten Maustaste, und wählen Sie Komponenten aus Körpern erstellen aus.

   Anmerkung: Sie können auch mit der rechten Maustaste auf den Ordner Körper klicken, um alle darin enthaltenen Körper auszuwählen und zu konvertieren.

Für jeden ausgewählten Körper wird im Browser eine neue Komponente unterhalb der Komponente angezeigt, aus der der Körper stammt. Der Körper wird aus dem Ordner Körper in der ursprünglichen Komponente in den Ordner Körper der neuen Komponente verschoben.

Erstellen einer Komponente während eines aktiven Befehls

1. Aktivieren Sie einen Befehl in der Gruppe Erstellen.
2. Wählen Sie im Dialogfeld im Dropdown-Menü Operation die Option Neue Komponente aus.
3. Passen Sie die weiteren Einstellungen für den Befehl an.
4. Klicken Sie auf OK.

Die neue Komponente wird im Browser angezeigt. Die Körper, die Sie während des Befehls erstellt haben, werden im Ansichtsbereich und im Ordner Körper der neuen Komponente angezeigt.

Tipps

• Um sicherzustellen, dass der parametrische Verlauf einer Komponente vollständig innerhalb der Komponente gespeichert wird, erstellen Sie eine neue Komponente, bevor Sie mit der Erstellung von Geometrie für die Komponente beginnen. So wird dafür gesorgt, dass Kopien der Komponente parametrisch vollständig sind, ohne Referenzen zu andere Komponenten.
• Benennen Sie die einzelnen Komponenten direkt nach dem Erstellen, damit Sie und alle Beteiligten, mit denen Sie zusammenarbeiten, die Baugruppenstruktur leicht verstehen können.
• Benennen Sie die einzelnen Körper um, bevor Sie Körper in Komponenten konvertieren. Der Name der neuen Komponente entspricht dem beschreibenden Namen, den Sie dem Körper zugewiesen haben. Dies erleichtert die Suche in der Baugruppe.
• Sie können eine neue Komponente erstellen, während Sie die meisten Befehle in der Gruppe Erstellen verwenden, wie z. B. Extrusion, Drehen, Quader, Zylinder usw. Ändern Sie während der Befehlsausführung die Einstellung für Operation in Neue Komponente. Achten Sie darauf, die Komponente nach der Erstellung umzubenennen.
• Klicken Sie im Browser auf das Optionsfeld neben einer Komponente, um diese zu aktivieren. Aktivieren Sie eine Komponente immer, bevor Sie ihr Geometrie hinzufügen.
