Kopieren und Wiederverwenden von Komponenten

Sie können Komponenten in einer Konstruktion wiederverwenden, indem Sie eine Kopie erstellen, die entweder mit dem Original verknüpft bleibt oder sich davon unterscheidet. Sie können externe Konstruktionen auch als Komponenten in der aktuellen Konstruktion referenzieren.

Es gibt drei Befehle, mit denen Sie Komponenten wiederverwenden können: Einfügen, Neu einfügen und In aktuelle Konstruktion einfügen.

Einfügen

Verwenden Sie Einfügen, um eine identische Kopie einer Komponente zu erstellen. Alle Kopien behalten eine Verknüpfung miteinander bei. Wenn Sie eine Kopie ändern, werden alle mit Einfügen erstellten Kopien aktualisiert, um die gleichen Änderungen zu übernehmen.

1. Klicken Sie im Browser mit der rechten Maustaste auf die Komponente.
2. Klicken Sie auf Kopieren.
3. Klicken Sie mit der rechten Maustaste auf die übergeordnete Komponente, in der Sie die kopierte Komponente verschachteln möchten.
4. Klicken Sie auf Einfügen.
5. Verwenden Sie die Manipulatorgriffe, oder passen Sie die Einstellungen im Dialogfeld Verschieben/Kopieren an, um die Komponente zu positionieren.
6. Klicken Sie auf OK.

Die neue Kopie der Komponente wird im Browser und im Ansichtsbereich angezeigt.

• Die beiden Komponenten haben denselben Namen, mit Ausnahme der Bezeichnungen :1 und :2 am Ende.
• Sie können jede Kopie unabhängig innerhalb der Baugruppe positionieren.

Neu einfügen

Verwenden Sie Neu einfügen, um eine unabhängige Kopie einer Komponente zu erstellen. Jede Kopie ist eindeutig. Wenn Sie eine Kopie ändern, wird keine der mit dem Befehl Neu einfügen erstellten Kopien aktualisiert, um die Änderungen zu übernehmen.

1. Klicken Sie im Browser mit der rechten Maustaste auf die Komponente.
2. Klicken Sie auf Kopieren.
3. Optional: Öffnen Sie die Fusion-Zielkonstruktion, wenn Sie die Komponente in eine andere Konstruktion kopieren.
4. Klicken Sie mit der rechten Maustaste auf die übergeordnete Komponente, in der Sie die kopierte Komponente verschachteln möchten.
5. Klicken Sie auf Neu einfügen.
6. Verwenden Sie die Manipulatorgriffe, oder passen Sie die Einstellungen im Dialogfeld Verschieben/Kopieren an, um die Komponente zu positionieren.
7. Klicken Sie auf OK.

Die neue Kopie der Komponente wird im Browser und im Ansichtsbereich angezeigt. Sie können jede Kopie unabhängig innerhalb der Baugruppe positionieren.

Die Ergebnisse von Neu einfügen hängen davon ab, ob Sie in einem Hub mit gemeinsamer Bearbeitung arbeiten oder nicht.

Ergebnisse für Neu einfügen in einem Hub ohne gemeinsame Bearbeitung

In einem Hub ohne gemeinsame Bearbeitung behält die eingefügte Komponente die Bauteilnummer, den Bauteilnamen und die Eigenschaften der ursprünglichen Komponente, die kopiert wurde. Dies gilt für untergeordnete Elemente der Komponente, sofern vorhanden.

Für diese Regel gibt es eine Ausnahme. Wenn eine eingefügte Komponente denselben Namen wie eine Komponente hat, die sich bereits in der Zielkonstruktion befindet, wird der eingefügte Name mit einer Nummer inkrementiert. Wenn Sie beispielsweise Component1 in eine Konstruktion einfügen, die bereits eine Komponente mit dem Namen Component1 enthält, wird der eingefügte Komponentenname zu Component2. Die Bauteilnummer wird ebenfalls erhöht.

1. In der Baugruppe Box 1 wird Component1 kopiert.
2. Da Component2 ein untergeordnetes Element von Component1 ist, wird es automatisch ebenfalls kopiert.
3. Die Baugruppe Box 2 enthält auch eine Komponente namens Component1.
4. In der Baugruppe Box 2 wird Component1, das aus der Baugruppe Box 1 kopiert wurde, mit Neu einfügen eingefügt. Daraus wird Component2, weil in dieser Baugruppe bereits Component1 vorhanden ist.
5. Die untergeordnete Komponente Component2 wird zu Component3 inkrementiert.
6. Mit Ausnahme von Bauteilnummer und Bauteilname bleiben alle anderen Eigenschaften der Komponente unverändert, z. B. Beschreibung.

Das Gleiche passiert, auch wenn Component1 einmal in der Baugruppe Box 2 war, aber irgendwann gelöscht wurde.

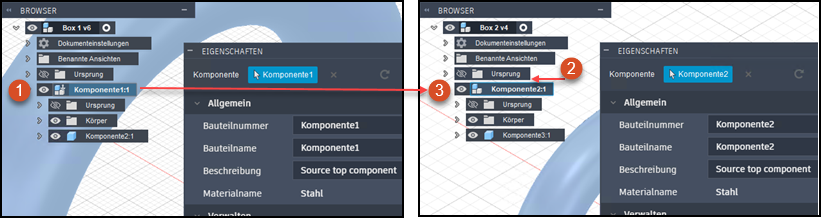

1. In der Baugruppe Box 1 wird Component1 kopiert.
2. Die Baugruppe Box 2 enthielt früher eine Component1, die jedoch irgendwann gelöscht wurde und nicht im Browser angezeigt wird. Fusion betrachtet diese Component1 immer noch als Teil seines Konstruktionsverlaufs.
3. In der Baugruppe Box 2 wird Component1 mit Neu einfügen eingefügt und wird zu Component2, um einen Konflikt mit der historischen Component1 zu vermeiden.

Ergebnisse für Neu einfügen in einem Hub mit gemeinsamer Bearbeitung

Wenn Sie in einem Hub mit gemeinsamer Bearbeitung eine Komponente neu einfügen, erhält sie eine neue, eindeutige Bauteilnummer. Wenn untergeordnete Komponenten vorhanden sind, behalten diese ihre Bauteilnummern bei. Alle anderen Eigenschaften werden beibehalten.

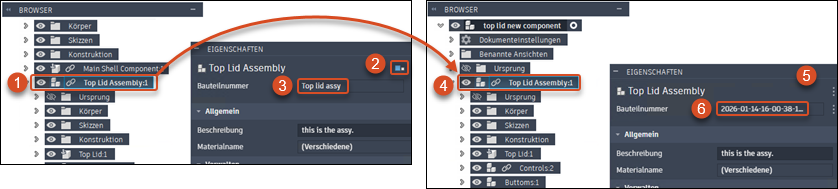

1. Top Lid Assembly wird kopiert.
2. Das Symbol für gemeinsam genutzte Teilenummern gibt an, dass Top Lid Assembly Teil einer Gruppe von gemeinsam genutzten Teilenummern ist.
3. Die Komponente Bauteilnummer ist Top lid assy.
4. Top Lid Assembly wird als neu in eine neue Baugruppe eingefügt.
5. Es gibt kein Symbol für gemeinsam genutzte Teilenummern. Dies weist darauf hin, dass die eingefügte Komponente nicht Teil einer gemeinsam genutzten Teilenummerngruppe ist.
6. Für die Komponente wird eine neue, eindeutige Nummer generiert. Alle anderen Eigenschaften, einschließlich des Namens, bleiben unverändert.

Da Hubs für die gemeinsame Bearbeitung gemeinsam genutzte Teilenummern unterstützen, sind beim Einfügen als neu verschiedene Ergebnisse möglich:

In aktuelle Konstruktion einfügen

Verwenden Sie den Befehl In aktuelle Konstruktion einfügen, um eine externe Fusion-Konstruktion als externe Komponente (XRef) innerhalb der Baugruppe der aktuellen Konstruktion zu referenzieren. Die ursprüngliche Konstruktion verbleibt außerhalb der aktuellen Konstruktion, Sie können sie jedoch mit der Direktbearbeitung direkt als Komponente im Kontext der Baugruppe der aktuellen Konstruktion bearbeiten. Wenn Sie die ursprüngliche Konstruktion entweder innerhalb der aktuellen Konstruktion oder durch direktes Öffnen und Bearbeiten ändern, werden die Änderungen an allen Stellen, an denen die Konstruktion referenziert wird, übernommen.

1. Navigieren Sie in der Gruppe Daten zu der Konstruktion, die Sie referenzieren möchten.
2. Klicken Sie mit der rechten Maustaste auf die Konstruktion, und wählen Sie In aktuelle Konstruktion einfügen aus.
3. Verwenden Sie die Manipulatorgriffe, oder passen Sie die Einstellungen im Dialogfeld Verschieben/Kopieren an, um die Komponente zu positionieren.
4. Klicken Sie auf OK.

Die eingefügte Konstruktion wird im Browser als Komponente in der Baugruppe sowie im Ansichtsbereich angezeigt.

• Das Symbol Komponentenverknüpfung gibt an, dass es sich um eine externes Komponente (XRef) handelt.
• In der Gruppe Daten wird die eingefügte Konstruktion im Abschnitt Verwendet der aktuellen Konstruktion aufgeführt, und die aktuelle Konstruktion wird im Abschnitt Verwendet in für die eingefügte Konstruktion aufgelistet.
• Das Symbol Direktbearbeitung wird im Browser neben der Komponente angezeigt, sodass Sie die externe Komponente im Kontext bearbeiten können, ohne die aktuelle Konstruktion zu verlassen.
