Lernprogramm: Ermöglichen von Bewegung mithilfe von Gelenken und Kontaktsätzen

In diesem Lernprogramm werden die Komponenten eines Geneva-Antriebs zusammengefügt. Nach dem Zusammenfügen können Sie die Komponenten bewegen, um die Bewegung des Zahnradmechanismus zu visualisieren.

In diesem Lernprogramm haben Sie folgende Aufgaben ausgeführt:

Anwenden einer starren Gruppe auf alle Komponenten in der Rotor-Unterbaugruppe.
Hinzufügen eines Umdrehungsgelenks, um die Rotor-Unterbaugruppe innerhalb der Rahmen-Unterbaugruppe zu positionieren.
Aktivieren von Kontaktsätzen und Erstellen eines Kontaktsatzes zwischen dem Rad der Kreuz-Unterbaugruppe und dem Pin der Rotor-Unterbaugruppe.

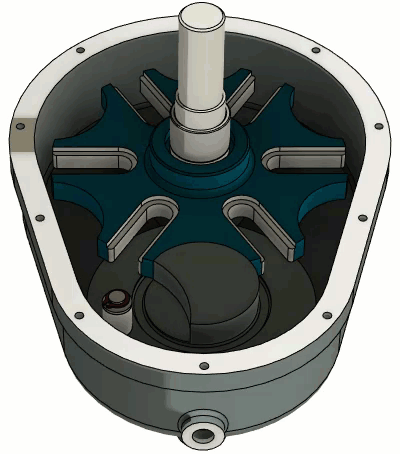

Bewegung

Zusammengefügter Geneva-Antrieb mit funktionierendem Zahnradmechanismus

Tipp: Wenn Sie Schwierigkeiten haben, einen Befehl zu finden, drücken Sie die Taste S, und suchen Sie mithilfe des Werkzeugkastens nach dem Befehl.

Voraussetzungen

Der Arbeitsbereich Konstruktion ist aktiv.
Die Konstruktionsdatei GenevaDrive ist geöffnet.
1. Klicken Sie ggf. auf Gruppe Daten anzeigen . Die Gruppe Daten wird links im Programmfenster angezeigt.
2. Doppelklicken Sie unter Beispiele auf Basic Training > 06 - Assemblies > GenevaDrive.
3. Schließen Sie die Gruppe Daten.
