Automatische Auswahl der Ober- und Unterkanten von Rohteilen, Modellen und Spannmitteln - Referenz

Sie können den Programmierprozess durch eine automatisierte Auswahlmethode für Bearbeitungshöhen beschleunigen, indem Sie die Option Höchste(r/s) von... oder Niedrigste(r/s) von... in der Dropdown-Liste Von auswählen.

Anstatt die höchste oder niedrigste Geometrie manuell zu bestimmen, können Sie angeben, welche Geometrie bei der automatischen Einstellung der Bearbeitungshöhen von der Strategie berücksichtigt werden soll.

Beispiel für das automatische Festlegen der oberen Höhe für eine Operation:

1. Klicken Sie auf die Registerkarte Höhen im Dialogfeld Operation.

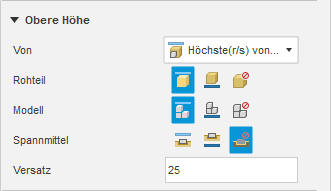

2. Wählen Sie in der Gruppe Obere Höhe in der Dropdown-Liste Von die Option Höchste(r/s) von... aus.

   • Wählen Sie für die Zeile Rohteil die Schaltfläche Oben aus.

   • Wählen Sie für die Zeile Modell die Schaltfläche Oben aus.

   • Wählen Sie für die Zeile Spannmittel die Schaltfläche Ignorieren aus. Das bedeutet, dass die Strategie die Rohteil- und Modelloberkanten berücksichtigt, das Spannmittel jedoch ignoriert, wenn die höchste Referenz ausgewählt wird.



3. Klicken Sie auf OK.
