Vermeiden von Kollisionen beim Bohren

Die Kollisionsvermeidung beim Bohren trägt zur Erstellung sichererer Werkzeugwege bei, indem die Wahrscheinlichkeit von Kollisionen verringert wird:

• Um Kollisionen zwischen Schaft oder Halter und dem Bauteil zu vermeiden, verwenden Sie die Einstellungen für Schaft und Halter auf der Registerkarte Werkzeug.
• Um Kollisionen zwischen dem Schnittbereich des Werkzeugs und dem Bauteil zu vermeiden, wenn Verbindungsbewegungen durchgeführt werden, verwenden Sie die Einstellungen für Rückzugsart auf der Registerkarte Verknüpfungen.

Verwenden der Kollisionsvermeidung beim Bohren

1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Fräsen > Bohren > Bohren. Das Dialogfeld Bohren wird angezeigt.

2. Aktivieren Sie auf der Registerkarte Werkzeug das Kontrollkästchen Schaft und Halter.

3. Wählen Sie im Dropdown-Menü Schaft- und Haltermodus aus, was zu tun ist, wenn während Schnittbewegungen eine mögliche Kollision zwischen Schaft oder Halter und dem Bauteil auftritt. Beispiel:

   • Mithilfe von Kollidierende Bohrungen überspringen werden Bohrungen entfernt, bei denen eine Kollision erkannt wurde.
   • Mit der Option Gestutzt wird der sichere Teil jedes Schnitts beibehalten und der kollidierende Teil gestutzt. Verwenden Sie Verbleibende Bohrungen aus der Operation im Auswahlmodus für eine Folgeoperation, um teilweise bearbeitete Bohrungen mit einem längeren Werkzeug zu schlichten. Weitere Informationen finden Sie unter Bohren - Referenz.

4. Geben Sie einen Wert für Sicherheitsabstand Schaft ein.

5. Geben Sie einen Wert für Sicherheitsabstand Halter ein.

6. Stellen Sie auf der Registerkarte Verknüpfungen sicher, dass das Kontrollkästchen Kollisionen ignorieren deaktiviert ist. Die Einstellungen für Rückzugsart und Sicherheitsabstand werden angezeigt.

   Wichtig: Es ist sinnvoll, in der ersten Programmierphase die Option Kollisionen ignorieren zu aktivieren, um die Berechnungszeiten zu verkürzen. Vor dem Abschließen des Werkzeugwegs wird jedoch empfohlen, diese Option zu deaktivieren und ihn auf Kollisionen zu prüfen.

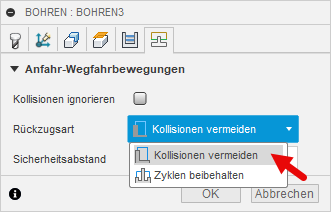

7. Wählen Sie im Dropdown-Menü Rückzugsart die Option Kollisionen vermeiden aus.

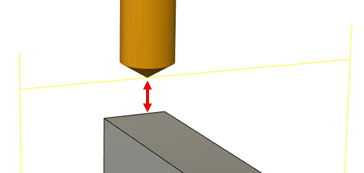

8. Geben Sie einen Sicherheitsabstand an, um das Werkzeug während Verbindungsbewegungen von den Flächen des Bauteils fernzuhalten.



9. Programmieren Sie den Rest der Bohroperation, und klicken Sie dann auf OK.
