Bohrstrategie
Der Werkzeugweg Bohren ist ein gängiger Bearbeitungsprozess für das Erstellen von Bohrungen im Werkstück. Die Ausführung ist in der Umgebung Fräsen und Drehen identisch.
Diese Funktion löst in der Regel die festen Zyklen aus, die in der CNC-Steuerung verfügbar sind. Diese Zyklen umfassen die allgemeine Bewegung für zahlreiche Bohrungsbearbeitungsaufgaben.
Bohren-Werkzeugweg zum Erstellen von Bohrungen
Die Bohrungspositionen können durch Auswahl von zylindrischen Bohrungsflächen im Modell, Bohrungskanten, Skizziergeometrie und Punkten ausgewählt werden. Es gibt zusätzliche Optionen, die Ihnen helfen, denselben Durchmesser auszuwählen, sowie kollineare konzentrische Bohrungen, Bohrungen, die dieselbe Tiefe aufweisen, und Bohrungen, die die gleiche Anfangshöhe aufweisen, zusammenzuführen.
Zu den Zyklusarten von Bohrungen zählt die Unterstützung für grundlegende und tiefe Bohrungen, zylindrische Senkungen und Gewindebohrungen. Die Ausgabe der festen Zyklen im endgültigen NC-Code hängt von der Postprozessor-Auswahl und den Funktionen Ihrer Maschine ab.
Bohroptionen im Fusion-Arbeitsbereich Fertigen
Fertigen > Fräsen > Bohren > Bohren
Fertigen > Drehen > Bohren > Bohren
Multi-Achsen-Bohren
Mit der Strategie Bohren wird die Multi-Achsen-Bearbeitung unterstützt, sodass Sie komplexe Geometrien effizient und präzise bohren, indem Sie die erweiterten Funktionen der Multi-Achsen-Bearbeitung nutzen. Diese Funktion ist nützlich für Bauteile mit abgewinkelten oder nicht vertikalen Bohrungen, bei denen herkömmliche 3-Achsen-Bohrmethoden möglicherweise Schwierigkeiten haben, die gewünschten Ergebnisse in einer einzigen Operation zu erzielen.

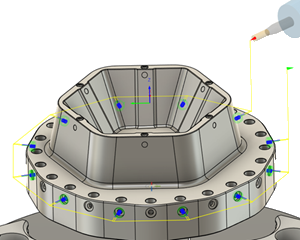

Multi-Achsen-Bohren-Werkzeugweg.
Beim Multi-Achsen-Bohren werden drei neue Bearbeitungsarten eingeführt:
4-Achsen
Sie können jetzt ganz einfach eine Rotationsachse für Ihr Bearbeitungs-Setup definieren. Vorgabemäßig werden Bohrungen senkrecht zu dieser Achse gebohrt. Bei der 4-Achsen-Bearbeitung können Sie Bohrungen auswählen, die nicht an der Z-Achse ausgerichtet sind, z. B. abgewinkelte Bohrungen oder Bohrungen auf einer geneigten Fläche:
- Geben Sie an, ob Bohrungsachsen die Rotationsachse schneiden müssen, z. B. bei Bohrungen auf einem Zylinder.
- Lassen Sie zu, dass Bohrungsachsen in der lotrechten Ebene verschoben werden, z. B. bei Bohrungen auf einem Quader.
- Legen Sie einen Neigungswinkel fest, um Bohrungen von der lotrechten Ebene weg zu neigen.
5-Achs
Mit dieser Option können Sie Bohrungen mit vollständigen 5-Achsen-Bewegungen bearbeiten. Dies ist ideal für komplexe Bohrungsgeometrien, bei denen das Werkzeug geneigt werden muss, um bestimmte Bereiche zu erreichen. Sie können Achsgrenzen definieren und minimale und maximale Neigungswinkel relativ zur Werkzeugachse festlegen.
Bohrungs-Auswahl
Wenn Sie eine 4-Achsen- oder 5-Achsen-Bearbeitungsart auswählen, begrenzt das System automatisch, welche Bohrungen Sie auf der Registerkarte Geometrie auswählen können. Diese Filterung basiert auf den Achseneinstellungen, die Sie auf der Registerkarte Multi-Achsen definiert haben. Für 3-Achsen ist der Filter einfacher. Dabei können Sie nur Bohrungen auswählen, die an der Z-Achse ausgerichtet sind.
Werkzeugwegausgabe und Einschränkungen
Bei Verwendung der 4-Achsen- oder 5-Achsen-Bearbeitung werden Werkzeugwege als detaillierte Bewegungen (erweiterte Pfade) generiert, nicht als vereinfachte feste Zyklen. Aus diesem Grund sind Spindel und Vorschub nicht synchronisiert, sodass Operationen wie Gewindeschneiden, Gewindebohren und Rückwärtssenken im Multi-Achsen-Modus noch nicht unterstützt werden. Außerdem hängen einige Optionen zur Anordnung von Werkzeugwegen von einer festen Z-Achse ab. Beispiel:
- Die Sortierung nach X funktioniert nur, wenn die Z-Achse gesperrt ist, sodass sie nur bei der 3-Achsen-Bearbeitung verfügbar ist.
- Bearbeitungsbegrenzungen benötigen auch eine feste Z-Achse und werden daher bei der 4-Achsen- oder 5-Achsen-Bearbeitung nicht unterstützt.
