Fläche prüfen - Referenz

Verwenden Sie das Dialogfeld Prüfen, um die Details einer Operation Fläche prüfen festzulegen.

Fertigen > Überprüfung > Antasten > Fläche prüfen

Das Dialogfeld enthält folgende Einstellungen:

Werkzeug

Klicken Sie auf Auswählen, um das Dialogfeld Werkzeug auswählen zu öffnen, in dem Sie einen Taster finden und auswählen können.

Verknüpfungsvorschub

Legt die Tastergeschwindigkeit während Verbindungsbewegungen fest, die vor und nach der Tasteranfahrt und dem anschließenden Berühren des Bauteils durchgeführt werden. Verbindungsbewegungen werden im Ansichtsbereich gelb angezeigt.

Einfahrvorschub

Legt die Tastergeschwindigkeit während Ein-/Ausgangsbewegungen fest, die vor und nach dem Berühren des Bauteils durchgeführt werden. Ein-/Ausgangsbewegungen werden im Ansichtsbereich grün angezeigt.

Messvorschub

Legt die Tastergeschwindigkeit während Messbewegungen fest, die beim Berühren des Bauteils durchgeführt werden. Messbewegungen werden im Ansichtsbereich blau angezeigt.

Werkzeugausrichtung

Wählen Sie eine Option aus, um festzulegen, wie der Taster ausgerichtet ist.

Positionen

Klicken Sie auf Positionen auf dem CAD-Modell im Ansichtsbereich, um die Kontaktpunkte festzulegen, die angetastet werden sollen. Pfeile werden im Modell angezeigt, und deren Positionen geben die Oberflächennormale an.

Um einen Kontaktpunkt neu zu positionieren, klicken Sie auf den entsprechenden Punkt im Modell und verschieben ihn.

Um einen Kontaktpunkt zu löschen, halten Sie die Shift-Taste gedrückt und klicken auf den entsprechenden Punkt im Modell.

Reihenfolge

Hier können Sie die Reihenfolge auswählen, in der die angegebenen Kontaktpunkte angetastet werden.

Sie können die Punkte in der Reihenfolge antasten lassen, in der Sie sie erstellt haben. Oder wählen Sie eine optimierte Reihenfolge, die die Entfernung minimiert, die der Taster entlang der X- und Y-Achse zurücklegt. Wenn Sie eine optimierte Reihenfolge auswählen und einen Punkt erstellen, neu positionieren oder löschen, wird die Reihenfolge automatisch aktualisiert.

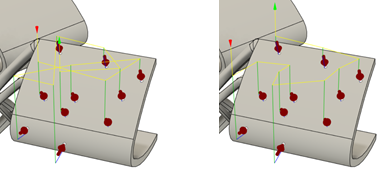

Beispiel für Nach Auswahl sortieren (links) und XY-Bewegung optimieren (rechts).

Reihenfolge umkehren

Kehrt die Reihenfolge um, in der die angegebenen Kontaktpunkte angetastet werden, sodass der zuerst angetastete Punkt stattdessen zuletzt angetastet wird.

Flächenversatz

Geben Sie einen positiven oder negativen Wert ein, um die Flächenstärke zu kompensieren. Dieser Versatz wird senkrecht zur Fläche an den Kontaktpunkten angewendet, mit positiven Werten in Richtung des Tasters.

Bei einem Wert von 0 werden die Kontaktpunkte auf der Oberfläche gemessen.

Obere Toleranz und untere Toleranz

Geben Sie einen positiven oder negativen Wert ein, um den zulässigen Abweichungsbereich der gemessenen Kontaktpunkte vom Oberflächenversatz festzulegen.

Beim Import der Prüfergebnisse werden alle gemessenen Kontaktpunkte außerhalb des Toleranzbereichs als außerhalb der Toleranz angesehen und alle Punkte innerhalb des Bereichs als innerhalb der Toleranz.

Annäherung

Geben Sie einen Wert ein, um den Abstand von der Flächennormalen festzulegen, von wo aus sich der Taster der Fläche dem Messvorschub nähert. Vorgabemäßig ist die Annäherung das Zweifache des Tasterdurchmessers.

Nachlauf

Geben Sie einen Wert für den maximalen Abstand ein, um den sich der Taster über den erwarteten Kontaktpunkt hinaus bewegen und trotzdem eine Messung erfassen kann.

Wenn innerhalb dieses Abstands kein Kontakt hergestellt werden kann, gibt der Taster eine ungültige Messung zurück.

Höheneinstellungen

Die unterschiedlichen Höhen für den Taster.

Sicherheitshöhe

Die erste Höhe, auf die das Werkzeug auf dem Weg zum Antasten bewegt wird, und der Punkt, an den es zurückkehrt, wenn der Prozess abgeschlossen ist. Diese Position kann in Bezug auf das Rohteil, das Modell, eine andere Referenz oder eine vom Benutzer ausgewählte Position definiert werden. Die Höhe wird orange dargestellt.

Von definiert die Referenz für die Sicherheitshöhe:

• Rückzugshöhe: Inkrementeller Versatz gegenüber der Rückzugshöhe.
• Modelloberkante: Inkrementeller Versatz gegenüber der Modelloberkante.
• Modellunterkante: Inkrementeller Versatz gegenüber der Modellunterkante.
• Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die im Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugausrichtung definiert wird.

Der Versatz ist eine Verschiebung, die relativ zur Von-Auswahl erfolgt. Geben Sie einen Wert ein, oder ziehen Sie die orangefarbene Höhe im Ansichtsbereich.

Rückzugshöhe

Legt die Höhe fest, die zwischen dem Antasten einzelner Kontaktpunkte verwendet wird. Die Höhe wird dunkelgrün dargestellt.

Von definiert die Referenz für die Rückzugshöhe:

• Sicherheitshöhe: Inkrementeller Versatz gegenüber der Sicherheitshöhe.
• Modelloberkante: Inkrementeller Versatz gegenüber der Modelloberkante.
• Modellunterkante: Inkrementeller Versatz gegenüber der Modellunterkante.
• Auswahl: Inkrementeller Versatz gegenüber einem Punkt (Scheitelpunkt), einer Kante oder einer Fläche, der bzw. die im Modell ausgewählt wurde.
• Ursprung (absolut): Absoluter Versatz vom Ursprung, der innerhalb der jeweiligen Operation entweder im Setup oder in der Werkzeugausrichtung definiert wird.

Der Versatz ist eine Verschiebung, die relativ zur Von-Auswahl erfolgt. Geben Sie einen Wert ein, oder ziehen Sie die dunkelgrüne Höhe im Ansichtsbereich.

Falsche Position

Wenn diese Option aktiviert ist, wird die CNC-Maschine angewiesen, das Antasten zu stoppen und eine Meldung auf der Steuerung anzuzeigen, wenn ein gemessener Kontaktpunkt außerhalb der Toleranz liegt. Die Auswertung der Flächenüberprüfungsergebnisse auf der Steuerung bietet eine Überprüfung in Echtzeit.

Wenn diese Option deaktiviert ist, wird keine Aktion ausgeführt.

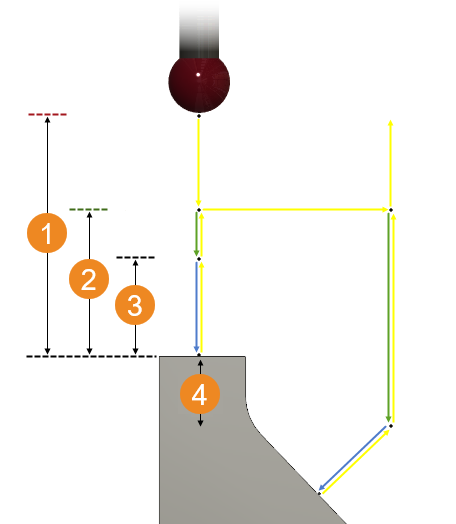

Sicherheitshöhe, Rückzugshöhe, Annäherung und Nachlaufabstand

Sicherheitshöhe

Rückzugshöhe

Annäherung

Nachlauf
