Bohrungsvorlagen-Editor

Mit dem Bohrungsvorlagen-Editor können Sie Bohrungsbearbeitungsvorlagen direkt in Fusion definieren und verwalten und so präzisere und automatisierte Arbeitsabläufe für Bohrungserkennung und -bearbeitung ermöglichen. Dieses Werkzeug ist besonders nützlich, wenn Sie mit komplexen oder benutzerdefinierten Bohrungsgeometrien arbeiten, die spezielle Bearbeitungsstrategien erfordern.

Erweiterte Bohrungssignaturen

Erstellen Sie detaillierte Signaturen mit Zylinder-, Kegel- und Torussegmenten. Die Bemaßungen jedes Segments können spezifisch, innerhalb eines Bereichs oder beliebig groß sein. Eine grafische Vorschau wird während der Bearbeitung aktualisiert.

Farb-, Gewinde- und PMI-Übereinstimmung

Beschränken Sie optional die Zuordnung auf Modellfarbe, Gewindebezeichnung auf Zylindersegmenten oder PMI-basierte Bemaßungen und Toleranzen.

Auswählen und Vorschau anzeigen

Wählen Sie eine Bohrungssignatur direkt aus dem Modell aus, und zeigen Sie eine Vorschau an, welche Bohrungen derzeit der Signatur entsprechen.

Vorlagenpriorität

Weisen Sie eine Priorität zu, um zu steuern, welche Vorlage zuerst übereinstimmt, wenn mehrere Vorlagen angewendet werden.

Steuerung von Operationen

Sie können Operationen, die von der Vorlage verwendet werden, hinzufügen, entfernen, neu ordnen und bearbeiten, einschließlich der Auswahl eines bestimmten Werkzeugs für eine Operation.

Bohrungsvorlage in der Vorlagenbibliothek erstellen

1. Vergewissern Sie sich, dass die Vorschaufunktion Bohrungsvorlagen-Editor im Dialogfeld Voreinstellungen aktiviert ist.

2. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf einer beliebigen Registerkarte auf Verwalten > Vorlagenbibliothek.

   Das Dialogfeld Vorlagenbibliothek wird geöffnet.

3. Klicken Sie in der Vorlagenbibliothek im Abschnitt Meine Vorlagen auf Lokal.

4. Klicken Sie auf Neu erstellen , um eine Neue Bohrungsvorlage oder Neue Bohrungsvorlage aus Auswahl zu erstellen.

   • Neue Bohrungsvorlage - Erstellt eine neue Bohrungsvorlage ohne vordefinierte Geometrie.

   • Neue Bohrungsvorlage aus Auswahl - Erstellt eine neue Bohrungsvorlage basierend auf der ausgewählten Bohrung im Ansichtsbereich.

     Das Dialogfeld Bohrungsvorlage erstellen wird geöffnet.

5. Legen Sie auf der Registerkarte Allgemein die Anzeigefarbe, die Übereinstimmungstoleranz und die Vorlagenpriorität fest.

   • Anzeigefarbe Die hier ausgewählte Farbe wird verwendet, um die Bohrungsvorlage auf der Ansichtsbereich in der Bohrungserkennung visuell zu unterscheiden, sodass sie bei Bearbeitungsoperationen leichter zu erkennen ist.
   • Übereinstimmungstoleranz - Diese Toleranz wird verwendet, um zu prüfen, ob die Signatur der Vorlage mit einer Bohrung im Modell übereinstimmt, und nicht für die Bearbeitung verwendet.
   • Vorlagenpriorität - Diese Priorität wird verwendet, wenn mehrere Vorlagen mit einer Bohrung übereinstimmen. Verwenden Sie diese Option, um einer spezifischeren Vorlage eine höhere Priorität und anderen allgemeinen Vorlagen eine niedrigere Priorität zuzuweisen.

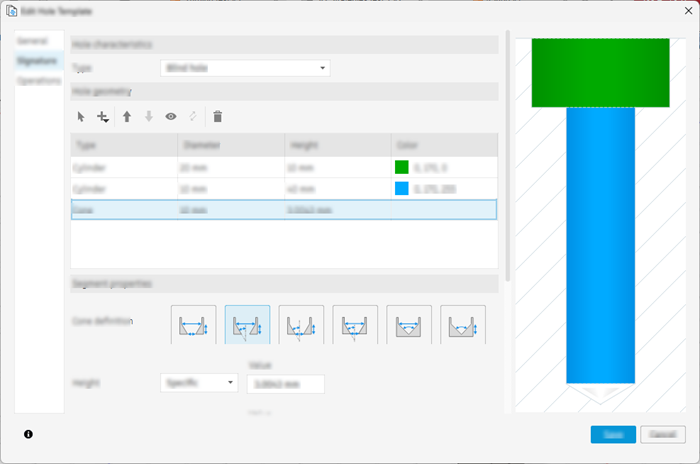

6. Definieren Sie auf der Registerkarte Signatur jeden Segment der Bohrung, indem Sie Parameter wie Durchmesser, Segmenthöhe, Gewindetyp und andere relevante Attribute angeben. Die Bemaßungen eines Segments können als spezifisch innerhalb eines bestimmten Bereichs oder einer bestimmten Größe festgelegt werden.



7. Definieren Sie auf der Registerkarte Operationen die Bearbeitungsoperationen, die auf jedes Segment der Bohrung angewendet werden. Dies ermöglicht eine umfassende Einrichtung des Bohrungsbearbeitungsprozesses.

8. Klicken Sie auf Speichern.

   Die neue Bohrungsvorlage ist jetzt in der Vorlagenbibliothek verfügbar und kann in der Bohrungserkennungs-Strategie verwendet werden.
