Anordnen von Komponenten für die additive Fertigung

Stellen Sie sicher, dass Sie ein additives Setup mit einer additiven Maschine ausgewählt haben.

Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Additiv > Position > Anordnen .

Das Dialogfeld Additiv anordnen wird geöffnet, wobei die Registerkarte Objekte ausgewählt ist.

Vorgabemäßig werden alle Komponenten im Setup automatisch ausgewählt. Die Liste der Komponenten wird im Dialogfeld angezeigt. Wenn Sie die Auswahl ändern möchten, klicken Sie im Ansichtsbereich auf die Komponenten, um sie auszuwählen oder die Auswahl aufzuheben.

Wählen Sie einen Anordnungstyp aus, um festzulegen, wie die ausgewählten Komponenten im Grundvolumen der additiven Maschine angeordnet werden. Folgendes steht zur Auswahl:

• 2D-Füllung (True Shape), um Komponenten auf einem einzelnen Layer auf der Grundplatte zu platzieren.
• 3D-Anordnung (True Shape), um die Platzierung basierend auf der tatsächlichen Form von Komponenten zu optimieren und so eine höhere Anordnungsdichte zu erzielen.

Wählen Sie einen Sortiertyp aus, um zu steuern, wie Komponenten priorisiert werden, wenn nicht alle in ein einziges Setup passen. Folgendes steht zur Auswahl:

• Komponente, um einzelne Prioritätsstufen für jede Komponente anzugeben, die Sie anordnen möchten.
• Volumen, um Komponenten automatisch basierend auf ihrem Volumen zu sortieren, vom größten zum kleinsten.
• Manuell, um die genaue Reihenfolge anzugeben, in der Komponenten angeordnet werden. Ordnen Sie sie in der Komponententabelle von oben nach unten an.

Wählen Sie eine Platzierungsoption aus:

• Mitte platziert die erste Komponente in der Mitte der Grundplatte, und nachfolgende Komponenten werden kreisförmig um diese platziert.

• Linke untere Ecke platziert die erste Komponente nahe der linken unteren Ecke des Grundvolumens. Die nachfolgenden Komponenten werden dann entlang der X-Achse, dann der Y-Achse und schließlich der Z-Achse platziert.

Wenn Sie Priorität als Sortiertyp ausgewählt haben, legen Sie in der Komponententabelle die Prioritätsstufe für jede Komponente fest. Diejenigen mit höheren Prioritätsstufen werden in der Anordnung bevorzugt.

(Optional) Passen Sie die Kopie- und Drehungseinstellungen an:

1. Geben Sie in der Gruppe Kopien erstellen einen Multiplikator für Globale Menge ein.

   Tipp: Sie können diese globale Einstellung für einzelne Komponenten in der Spalte Menge der Komponententabelle überschreiben.

2. (Optional) Um Komponenten während des Anordnungsprozesses zu drehen und so die Anordnungseffizienz zu verbessern, aktivieren Sie das Kontrollkästchen Drehung und wählen dann Optionen für Globale X-Drehung, Globale Y-Drehung und Globale Z-Drehung aus.

   Tipp: Sie können diese globale Einstellung für einzelne Komponenten in der Spalte Drehung der Komponententabelle überschreiben.

3. (Optional) Wenn für mehrere der Optionen Globale X-Drehung, Globale Y-Drehung oder Globale Z-Drehung ein Inkrement festgelegt ist (z. B. 90-Grad-Inkremente), ist das Kontrollkästchen Multi-Achsen-Drehungen verfügbar. Aktivieren Sie dieses, um Komponenten gleichzeitig um mehrere Achsen zu drehen. Dies kann zu mehr Ausrichtungen und oft zu einer höheren Nachdruckdichte führen. Heben Sie die Auswahl auf, um Komponenten jeweils nur um eine Achse zu drehen.

   Anmerkung: Die gleiche Option ist für einzelne Komponenten verfügbar, wenn Sie Drehung für eine Komponente auf Benutzerdefiniert setzen und Inkremente für mehrere Achsen angeben. Verwenden Sie im Dialogfeld Komponente die Option Multi-Achsen-Drehungen, um zu steuern, ob für diese Komponente Multi-Achsen-Drehungen verwendet werden.

Entscheiden Sie, was mit nicht ausgewählten Komponenten geschehen soll. Folgendes steht zur Auswahl:

• Position sperren, um sie an ihrer aktuellen Position zu halten. Wenn sich eine nicht ausgewählte Komponente innerhalb des Grundvolumens der Maschine befindet, werden die ausgewählten Komponenten um diese herum angeordnet.

• Außerhalb des Grundvolumens verschieben, um sie aus dem Grundvolumen zu entfernen, bevor die ausgewählten Komponenten angeordnet werden.

(Optional) Passen Sie auf der Registerkarte Abstand die Einstellungen an:

• Geben Sie einen Plattformsicherheitsabstand ein, um den Abstand zwischen der Unterseite der Komponenten und der Grundplatte festzulegen.
• Geben Sie eine Rahmenbreite ein, um den Abstand zwischen der Begrenzung der Anordnung und der Kante des Grundvolumens festzulegen.
• Geben Sie einen Deckenzwischenraum ein, um den Abstand zwischen der Oberkante der Komponenten und der Oberkante des Grundvolumens festzulegen.
• Geben Sie einen Objektabstand ein, um den Mindestabstand zwischen Komponenten festzulegen.
• Geben Sie eine Voxelgröße ein, um die kleinste Einheit (Voxel) festzulegen, die in Abstandsberechnungen verwendet wird. Kleinere Voxelgrößen führen zu genaueren Abständen.

(Optional) Passen Sie auf der Registerkarte Solver die Einstellungen an:

1. Um zu verhindern, dass Komponenten während der Anordnung ineinandergreifen, aktivieren Sie das Kontrollkästchen Verzahnungen vermeiden und dann eine Option für Methode aus:

   • Virtueller Rahmen, um die äußeren Bemaßungen von Komponenten zum Erkennen von Verzahnungen zu verwenden.
   • Translation, um Translationsbewegungen zum Erkennen von Verzahnungen zu verwenden.

2. Um zu bestimmen, welche Kriterien auf die Anordnung angewendet werden, wählen Sie in der Tabelle Anordnungskriterien ein Kriterium aus, um es einzuschließen, oder deaktivieren Sie ein Kriterium, um es zu ignorieren.

   Anmerkung: Anordnungskriterien werden nur angewendet, wenn das Kontrollkästchen Drehung auf der Registerkarte Objekte aktiviert ist.

Klicken Sie auf OK.

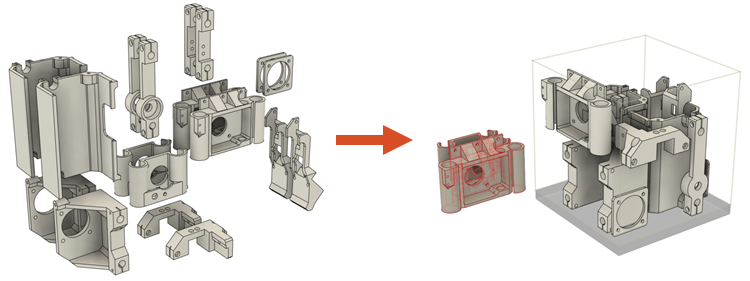

Beispiel für Komponenten, die mithilfe von 3D-Anordnung (True Shape) angeordnet wurden.
