Erstellen eines 4-Achsen-Werkzeugwegs
Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.
Wählen Sie im Werkzeugkasten des Arbeitsbereichs Fertigen eine 3D-Operation aus. Klicken Sie beispielsweise auf Fräsen > 3D > HSC-Kontur.
Das Dialogfeld HSC-Kontur wird geöffnet.
Wählen Sie auf der Registerkarte Multi-Achsen aus der Gruppe Bearbeitungsart die Option 4-Achsen aus.
Die Einstellungen Rotationsachse, Werkzeugachse und Kollisionsvermeidung werden auf der Registerkarte Multi-Achsen angezeigt.

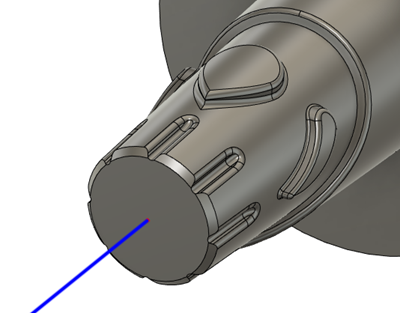

Geben Sie die Ausrichtung der Rotationsachse an. Wählen Sie in der Gruppe Rotationsachse eine Option im Dropdown-Menü Rotationsachse aus. Wählen Sie zum Beispiel Setup-X-Achse aus, wenn Sie die X-Achse Ihres Setups so eingestellt haben, dass sie mit der Rotationsachse in Ihrer Werkzeugmaschine übereinstimmt.
Legen Sie die Rotationsachsen-Position fest, indem Sie eine Option im Dropdown-Menü Ursprung auswählen. Wenn Sie beispielsweise den Ursprung Ihres WKS im Setup so eingestellt haben, dass er mit dem Mittelpunkt der Rotationsachse in Ihrer Werkzeugmaschine übereinstimmt, wählen Sie Setup-WKS-Ursprung aus.
Wählen Sie in der Gruppe Werkzeugachse eine Option aus dem Dropdown-Menü Primärer Modus aus, die Ihren Bearbeitungsanforderungen am besten entspricht. Beispiel: Zur Rotationsachse richtet das Werkzeug so aus, dass es immer in Richtung der Rotationsachse zeigt.
Auf der Registerkarte Geometrie können Sie den Werkzeugwegbereich mit einer Bearbeitungsbegrenzung einschränken. Wählen Sie dann die Fläche, die Kante oder die Skizze aus, die den zu bearbeitenden Bereich darstellt. Wenn keine Auswahl vorgenommen wird, wird das gesamte Modell für die Bearbeitung innerhalb des definierten Rohteilfelds ausgewertet.
Passen Sie auf der Registerkarte Höhen ggf. die Abstandsgeometrie an. Vorgabemäßig wird eine Ebene verwendet. Im 4-Achsen-Modus können Sie zwischen Ebene, Zylinder oder Kugel wählen. Weitere Informationen finden Sie unter Abstandsgeometrie.
Programmieren Sie den restlichen Werkzeugweg, und klicken Sie dann auf OK.

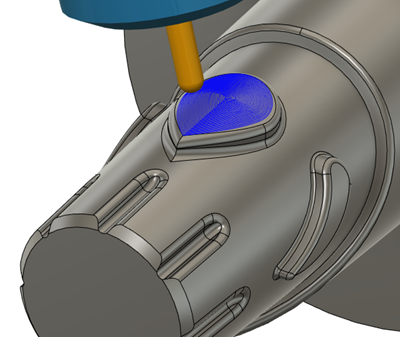

Der 4-Achsen-Werkzeugweg wird erstellt.
