Importieren der Überprüfungsergebnisse in Echtzeit

Fusion Manufacturing Extension

Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

Nachdem Sie den NC-Code für die Flächenprüfung oder geometrische Prüfung an die Maschinensteuerung übertragen haben, importieren Sie die Überprüfungsergebnisse in Echtzeit mithilfe der Live-Verbindung zwischen Fusion und der CNC-Maschine.

Anmerkung: Bevor Sie Überprüfungsergebnisse in Echtzeit importieren können, müssen Sie die richtige Machine Connector-Anwendung für die verwendete CNC-Maschine installieren.

Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Überprüfung > Aktionen > Live-Verbindung .

Die Machine Connector-Anwendung für die CNC-Maschine wird ausgeführt, zum Beispiel:

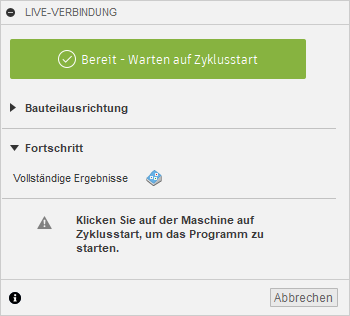

Und das Dialogfeld Live-Verbindung wird geöffnet.

Anmerkung: Wenn im Dialogfeld der Status Verbindung fehlgeschlagen angezeigt wird, vergewissern Sie sich, dass die richtige Machine Connector-Anwendung installiert und die CNC-Maschine eingeschaltet ist.
Führen Sie den NC-Code auf der CNC-Maschine aus.

Tipp: Häufig heißt die Taste, die Sie auf der Maschinensteuerung drücken müssen, Zyklusstart.

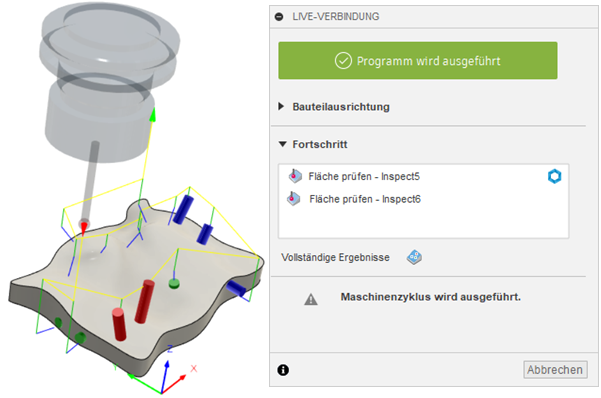

Der Status im Dialogfeld ändert sich in Programm wird ausgeführt, und die Überprüfungsergebnisse werden in Echtzeit im Ansichtsbereich angezeigt.
Wenn alle Überprüfungsergebnisse importiert wurden, klicken Sie auf Abbrechen, um das Dialogfeld zu schließen.

Anschließend können Sie bei Bedarf die importierten Überprüfungsergebnisse als Bericht speichern.
