Live-Verbindung für die Prüfung

Mit der Funktion Live-Verbindung können Sie Überprüfungsergebnisse in Echtzeit über eine Live-Verbindung zwischen Fusion und einer CNC-Maschine importieren. Sie kann für die Flächenprüfung, die geometrische Prüfung von kritischen Elementen (WKS antasten und Antastgeometrie) und die Live-Bauteilausrichtung verwendet werden.

Um die Funktion Live-Verbindung zu verwenden, benötigen Sie Folgendes:

• Die richtige Machine Connector-Anwendung, die für die verwendete CNC-Maschine installiert ist.

  Anmerkung: Machine Connector-Anwendungen werden für Mac nicht unterstützt. Wenn Fusion auf einem Mac installiert ist, installieren Sie die Machine Connector-Anwendung auf einem Windows-Computer, und stellen Sie dann eine Netzwerkverbindung zwischen den beiden Computern her.

• Eine physische oder drahtlose Verbindung zwischen der CNC-Maschine und dem Computer, auf dem die Machine Connector-Anwendung ausgeführt wird. Wenn Sie eine physische Verbindung verwenden, sollte diese über ein Ethernet- oder serielles Kabel erfolgen.

Beispiele für die Verbindungseinrichtung

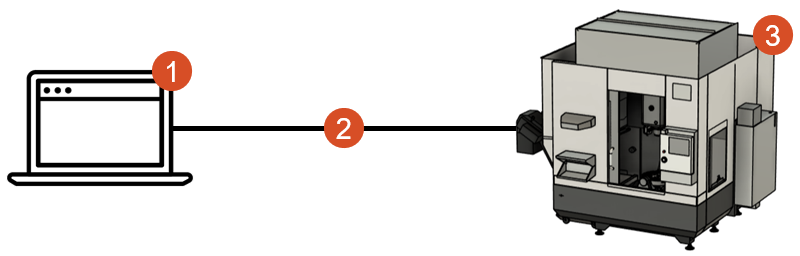

Beispiel 1

1. Windows-Computer, auf dem Fusion und die Machine Connector-Anwendung ausgeführt werden
2. Physische Verbindung über ein Ethernet- oder serielles Kabel
3. CNC-Maschine

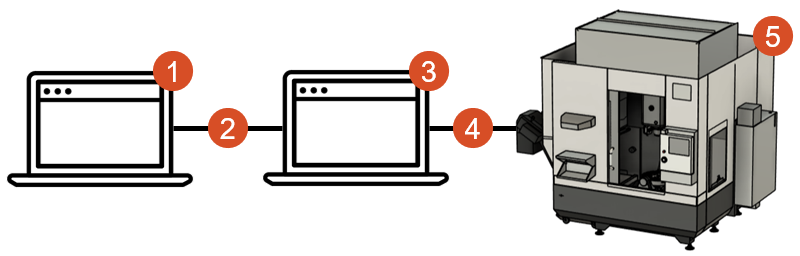

Beispiel 2

1. Mac, auf dem Fusion ausgeführt wird
2. Netzwerkverbindung über ein Ethernet-Kabel
3. Windows-Computer, auf dem die Machine Connector-Anwendung ausgeführt wird
4. Physische Verbindung über ein Ethernet- oder serielles Kabel
5. CNC-Maschine

Fehlerbehebung bei Verbindungsproblemen

Wenn beim Verbinden von Fusion mit der Machine Connector-Anwendung ein Problem auftritt, überprüfen Sie die folgenden Punkte:

• Die IP-Adresse und der Port der Machine Connector-Anwendung stimmen mit denen im Dialogfeld Maschinendefinition überein.
• Ihre Administratorrechte und alle Firewalls oder Antivirenprogramme, falls die Verbindung blockiert wird.
• Die Netzwerkverbindung, wenn sich Fusion und die Machine Connector-Anwendung auf unterschiedlichen Computern befinden.

Wenn beim Verbinden der Machine Connector-Anwendung mit der CNC-Maschine ein Problem auftritt, überprüfen Sie die folgenden Punkte:

• Die CNC-Maschine ist eingeschaltet.
• Es besteht eine Verbindung zwischen dem Computer, auf dem die Machine Connector-Anwendung ausgeführt wird, und der CNC-Maschine. Überprüfen Sie bei einer physischen Verbindung das Ethernet- oder serielle Kabel. Überprüfen Sie bei einer Wireless-Verbindung, ob sie korrekt konfiguriert ist.
• Die Steuerung der CNC-Maschine ist so konfiguriert, dass sie über eine Live-Verbindung kommuniziert. Beispielsweise muss bei Haas-CNC-Maschinen die Maschinendatenerfassung (MDC) aktiviert sein.
• Der Datenpuffer-Speicherort der CNC-Maschine, der im Dialogfeld Maschinendefinition angegeben ist, ist korrekt.
