Multi-Achsen-Bohren - Überblick

Fusion Manufacturing Extension

Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.

Mit der Multi-Achsen-Bohren-Strategie können Sie komplexe Geometrien effizient und präzise bohren, indem Sie die erweiterten Funktionen der Multi-Achsen-Bearbeitung nutzen. Sie können jetzt problemlos komplexere Bauteile erstellen und so Ihre Fertigungsprozesse verbessern. Diese Funktion ist nützlich für Bauteile mit abgewinkelten oder nicht vertikalen Bohrungen, bei denen herkömmliche Bohrmethoden möglicherweise Schwierigkeiten haben, die gewünschten Ergebnisse in einem einzigen Vorgang zu erzielen.

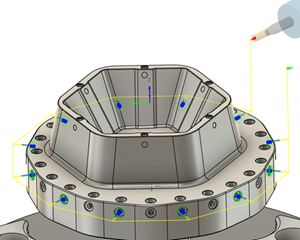

Multi-Achsen-Bohren-Werkzeugweg

Multi-Achsen-Bohren-Werkzeugweg.

Diese Funktion führt drei neue Bearbeitungsarten ein:

Polar

Der Modus Polar fügt Standardverbindungen für Bohroperationen hinzu, während die Zyklusausgabe für Schnittbewegungen beibehalten wird. Auf diese Weise können Sie ggf. innerhalb der Bearbeitungsgrenzen bleiben. In diesem Modus können nur Bohrungen bearbeitet werden, die an derselben Achse ausgerichtet sind. Sie können Bohrungen auf einer ebene Fläche auswählen, häufig das Ende eines Zylinders.

4-Achsen

Sie können jetzt ganz einfach eine Rotationsachse für Ihr Bearbeitungs-Setup definieren. Vorgabemäßig werden Bohrungen senkrecht zu dieser Achse gebohrt. Bei der 4-Achsen-Bearbeitung können Sie Bohrungen auswählen, die nicht an der Z-Achse ausgerichtet sind, z. B. abgewinkelte Bohrungen oder Bohrungen auf einer geneigten Fläche:

Geben Sie an, ob Bohrungsachsen die Rotationsachse schneiden müssen, z. B. bei Bohrungen auf einem Zylinder.
Lassen Sie zu, dass Bohrungsachsen in der lotrechten Ebene verschoben werden, z. B. bei Bohrungen auf einem Quader.
Legen Sie einen Neigungswinkel fest, um Bohrungen von der lotrechten Ebene weg zu neigen.

5-Achs

Mit dieser Option können Sie Bohrungen mit vollständigen 5-Achsen-Bewegungen bearbeiten. Dies ist ideal für komplexe Bohrungsgeometrien, bei denen das Werkzeug geneigt werden muss, um bestimmte Bereiche zu erreichen. Sie können Achsgrenzen definieren und minimale und maximale Neigungswinkel relativ zur Werkzeugachse festlegen.

Bohrungs-Auswahl

Wenn Sie eine 4-Achsen- oder 5-Achsen-Bearbeitungsart auswählen, begrenzt das System automatisch, welche Bohrungen Sie auf der Registerkarte Geometrie auswählen können. Diese Filterung basiert auf den Achseneinstellungen, die Sie auf der Registerkarte Multi-Achsen definiert haben. Für die 3-Achsen- und polare Bearbeitung ist der Filter einfacher. Dabei können Sie nur Bohrungen auswählen, die an der Z-Achse ausgerichtet sind.

Anmerkung: Die Punktauswahl hängt davon ab, ob die Achse der Bohrung durch die Werkzeugwegeinstellungen definiert ist. Aus diesem Grund ist die Punktauswahl für 4-Achsen- und 5-Achsen-Werkzeugwege nicht verfügbar.

Werkzeugwegausgabe und Einschränkungen

Bei Verwendung der 4-Achsen- oder 5-Achsen-Bearbeitung werden Werkzeugwege als detaillierte Bewegungen (erweiterte Pfade) generiert, nicht als vereinfachte feste Zyklen. Aus diesem Grund sind Spindel und Vorschub nicht synchronisiert, sodass Operationen wie Gewindeschneiden, Gewindebohren und Rückwärtssenken im Multi-Achsen-Modus noch nicht unterstützt werden. Außerdem hängen einige Optionen zur Anordnung von Werkzeugwegen von einer festen Z-Achse ab. Beispiel:

Die Sortierung nach X funktioniert nur, wenn die Z-Achse gesperrt ist, sodass sie nur bei der 3-Achsen- und polaren Bearbeitung verfügbar ist.
Bearbeitungsbegrenzungen benötigen auch eine feste Z-Achse und werden daher bei der 4-Achsen- oder 5-Achsen-Bearbeitung nicht unterstützt.
