Haltestege sind dünne Rohteilstücke, die das Bauteil während des Bearbeitungsprozesses in seiner Position halten.

Haltestege sind beim Schneiden von dünnem Kunststoff- oder Holzmaterial mittels 2D-Oberfräsen nützlich.

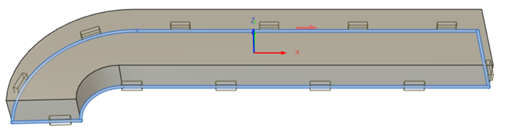

Sie können die folgenden Haltestegeigenschaften steuern:

• Form: Wählen Sie rechteckige oder dreieckige Haltestege aus.
• Größe: Geben Sie die Breite und Höhe der Haltestege an.
• Positionierung: Positionieren Sie die Haltestege:
  • entlang der Kontur oder der Segmente eines Werkzeugwegs
  • automatisch oder manuell
  • manuell, zusätzlich zu automatischen Haltestegen

Automatische Haltesteg-Positionierung

Positionieren Sie Haltestege mit einer der Optionen in der Dropdown-Liste Haltesteg-Positionierung in gleichen Abständen entlang der Kontur:

• Nach Abstand: Ermöglicht das Festlegen eines Abstands zwischen Haltestegen. Wählen Sie eine Positionierungsmethode aus:

  • Kontur: Positioniert Haltestege entlang der Konturlänge.
  • Segment: Positioniert Haltestege entlang der Länge zwischen zwei Punkten auf der Kontur.

• Anzahl der Haltestege: Ermöglicht die Angabe der Anzahl der entlang der Kontur zu verteilenden Haltestege.

Manuelle Haltesteg-Positionierung

Sie können manuelle Haltestege mit automatischen Haltestegen kombinieren oder allein verwenden.

Um Haltestege manuell zu positionieren, klicken Sie auf den Punkt auf der Kontur, an dem Haltestege hinzugefügt werden sollen. Um die Haltesteg-Positionen anzupassen, klicken und ziehen Sie.

So verwenden Sie nur manuelle Haltestege

1. Wählen Sie in der Dropdown-Liste Haltesteg-Positionierung die Anzahl der Haltestege aus.
2. Setzen Sie den Parameter Haltestege pro Kontur auf Null.

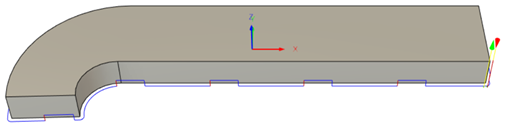

Haltestege in einem 2D-Kontur-Werkzeugweg

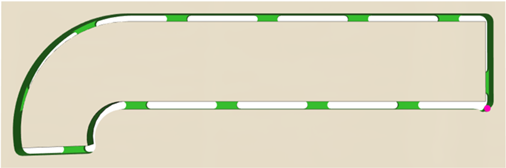

Der Werkzeugweg verläuft an den Haltestegpositionen nach oben, um einen Teil des Rohteils für Haltestege zu belassen.
