Registerkarte Setup (Fräsen und Schneiden) - Referenz

In diesem Abschnitt werden die Parameter behandelt, mit denen die Rohteilgröße, die Rohteilform, die Achsenausrichtung des Arbeitskoordinatensystems (WKS) und der Nullpunkt des Bauteils definiert werden.

Klicken Sie im Werkzeugkasten Fertigen auf Setup > Neues Setup Neues Setup.

Wenn Sie eine Maschinendefinition verwenden, wählen Sie die Maschine aus. Durch Auswahl der Maschine wird der Operationstyp definiert.

Bei den unten stehenden Informationen wird davon ausgegangen, dass Sie Fräsen oder Schneiden als Operationstyp ausgewählt haben.

Operationstyp Fräsen

Weitere Informationen erhalten Sie im Video Einrichten eines gemeinsamen Projekts für eine verteilte Konstruktion.

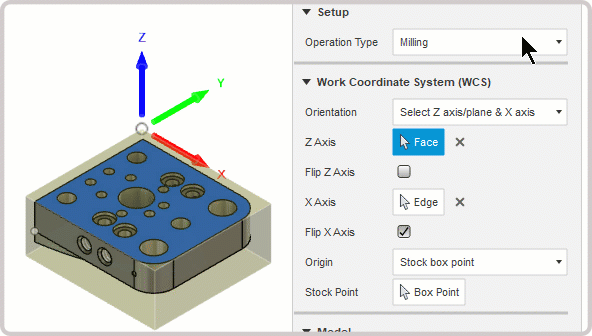

Arbeitskoordinatensystem (WKS) - Fräsen und Schneiden

Das Arbeitskoordinatensystem (WKS) gibt das globale Koordinatensystem an, in dem der vom Postprozessor verarbeitete Werkzeugweg ausgegeben wird. Vorgabemäßig richtet sich das WKS nach der Modellausrichtung.

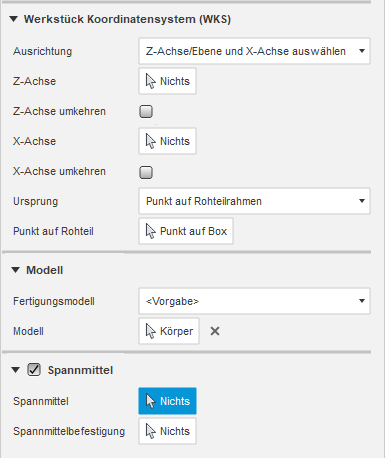

Dialogfeld Setup - Gruppe WKS Dialogfeld Setup - Gruppe WKS

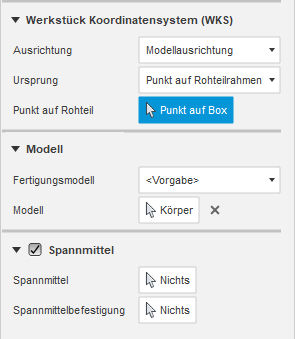

Modellausrichtung Z-Achse/Ebene und X-Achse auswählen

Ausrichtung

Die Ausrichtung ermöglicht das Festlegen der XY-Arbeitsebene und der Z-Spindelachsenausrichtung. Das Dropdown-Menü enthält die folgenden Optionen zum Definieren der Setup-Ausrichtung der X-, Y- und Z-Achsen des WKS. Die Z-Achse sollte immer von der Fläche weg zeigen, die Sie für die Bearbeitung planen.

Z-Ausrichtung - Beispiel XY-Bearbeitungsebene Z-Ausrichtung Flächenauswahl Z-Ausrichtung Kantenauswahl
Z-Ausrichtung Lotrechte Fläche auswählen Parallele Kante auswählen
Wählen Sie eine Fläche oder Kante aus, um die Achsen festzulegen.

  1. Fläche lotrecht zu X
  2. X-parallele Linie
  3. Fläche lotrecht zu Y
  4. Y-parallele Linie
Beispiel Setup WKS-Drehen
Beispiel Setup WKS-Fräsen

Z-Achse umkehren
Beispiel Setup WKS-Fräsen

X- oder Y-Achse umkehren
Beispiel Setup WKS-Fräsen Beispiel Setup WKS-Fräsen
Z-Achse/Ebene und X-Achse auswählen Z-Achse/Ebene und Y-Achse auswählen

Ursprung

Der Ursprung ermöglicht das Festlegen der Referenz für die Nullposition des Bauteils. Im Dropdown-Menü stehen die folgenden Optionen zur Lokalisierung des WKS-Ursprungs zur Verfügung:

Rohteilrahmen - Punkt auf Modellrahmen

Gibt den Ursprung XYZ bei Null der Bearbeitungsebene an.

Beispiel WKS-Ursprung Beispiel WKS-Ursprung
Ursprung untere Ecke auswählen Ursprung obere Ecke auswählen

Zugänglichkeitsanalyse

Mit der Verfügbarkeitsanalyse können Sie ermitteln, welche Bereiche für das Werkzeug bei der aktuell festgelegten Ausrichtung verfügbar sind.

Verfügbarkeitsanalyse deaktiviert Verfügbarkeitsanalyse aktiviert
Verfügbarkeitsanalyse deaktiviert Verfügbarkeitsanalyse aktiviert

Modell

Das Modell definiert, was bearbeitet wird. Vorgabemäßig werden alle Modelle im Ansichtsbereich automatisch ausgewählt. Wenn Sie über mehrere Modelle für mehrere Bauteile verfügen, können Sie einzeln auswählen, welche Modelle in das Setup aufgenommen werden sollen.

Dialogfeld Setup - Gruppe Modell

Spannmittel

Sie können auch jedes Modell als Spannmittel angeben. Ein Spannmittel ist eine Struktur, die das Werkstück während der Bearbeitung hält oder trägt, z. B. eine Schraubzwinge, Spannvorrichtung oder Klemme. Kollisionen mit Spannmitteln werden während der Rohteilsimulation hervorgehoben.
