GTC-Pakete und P21-Dateien für Werkzeuge

Sie können durch Fusion unterstützte Werkzeuge aus P21-Dateien und Generic Tool Catalog-Paketen (.zip) importieren. Eine P21-Datei enthält Eigenschaften, die die Geometrie eines Werkzeugs definieren. Diese werden während des Importvorgangs den Werkzeugparametern von Fusion zugeordnet. GTC-Pakete (Generic Tool Catalog) enthalten die Eigenschaften (P21-Datei) und ein Modell des Werkzeugs (STEP-Datei). Diese Dateien und Pakete können häufig bei den Werkzeuganbietern oder -herstellern heruntergeladen werden.

Wichtige Anmerkungen:

• Importfehler für nicht unterstützte Werkzeuge: Das Importieren eines nicht unterstützten Werkzeugs führt zu einem Fehler. Nicht unterstützte Werkzeuge sind z. B. Doppeleinsatzhalter, Winkelnutwerkzeuge und PrimeTurning-Werkzeuge. Eine Liste der unterstützten Werkzeuge finden Sie unter Unterstützte Werkzeuge - Referenz.

• Fehler oder Warnungen von Anbietern und Herstellern: Die Werkzeugdaten in den Dateien und Paketen, die vom Anbieter oder Hersteller eines Werkzeugs bereitgestellt werden, sind möglicherweise falsch oder unvollständig. Dies führt beim Importieren zu einem Fehler oder einer Warnung. Wenn ein Problem auftritt, werden durch den Fehler oder die Warnung weitere Details angezeigt.

• Werkzeugmodell in GTC-Paketen: Beim Importieren eines Werkzeugs aus einem GTC-Paket verwendet Fusion derzeit nicht das Modell des Werkzeugs (STEP-Datei). Die Geometrie des Werkzeugs wird durch die P21-Datei des Pakets definiert.

Fehler und Warnungen

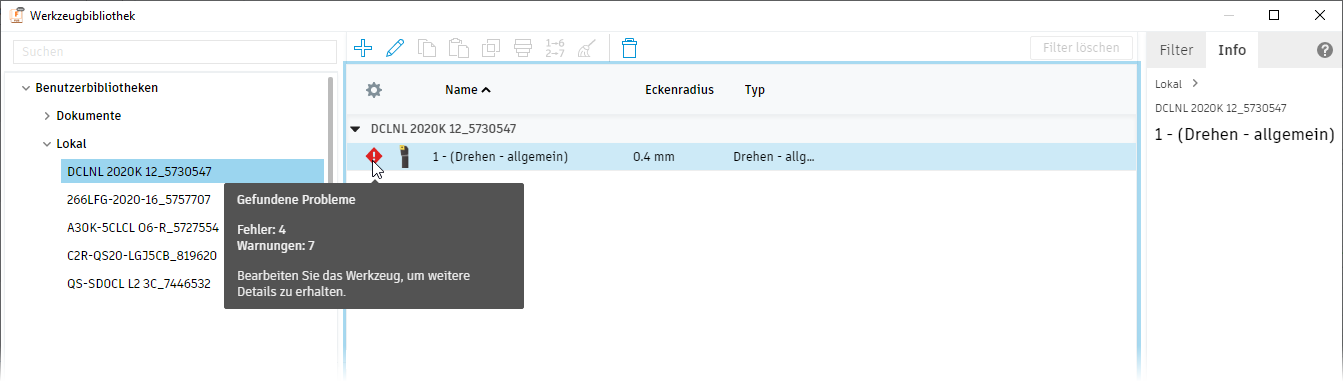

Wenn es Probleme beim Import eines Werkzeugs gibt, werden diese von Fusion durch ein Fehlersymbol oder ein Warnsymbol neben dem Werkzeug angezeigt. Bearbeiten Sie das Werkzeug, um weitere Details zu den Importproblemen zu erhalten.

Importfehler treten auf, wenn ein Werkzeugparameter einen fehlenden Wert aufweist. Dies kann daran liegen, dass die Datei anfangs keine Werte enthielt oder dass der Wert in der Datei von Fusion nicht unterstützt wird. Sie können das Werkzeug erst verwenden, wenn Sie einen gültigen Wert eingegeben haben.

Importwarnungen werden angezeigt, wenn Fusion einem Werkzeugparameter einen Vorgabewert zuweist. Dies liegt daran, dass die Datei anfangs keine Werte enthielt oder dass der Wert in der Datei von Fusion nicht unterstützt wird. Überprüfen Sie den Vorgabewert für den Parameter, bevor Sie das Werkzeug verwenden.

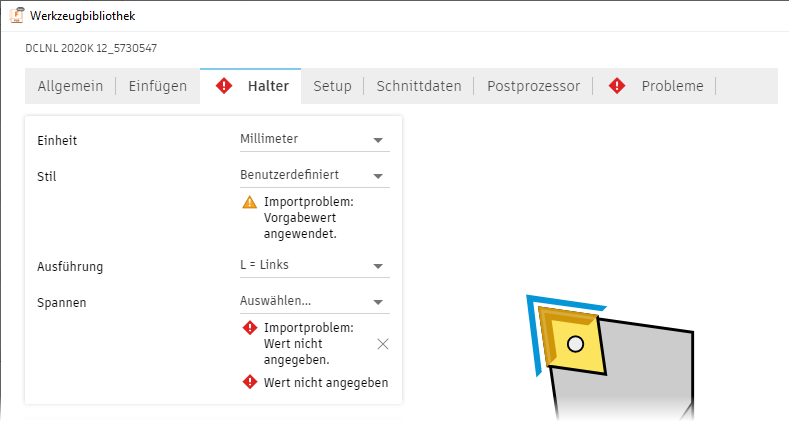

Im Dialogfeld, das beim Bearbeiten eines Werkzeugs geöffnet wird, werden alle Registerkarten, die Parameter mit Importfehlern enthalten, rot hervorgehoben.
